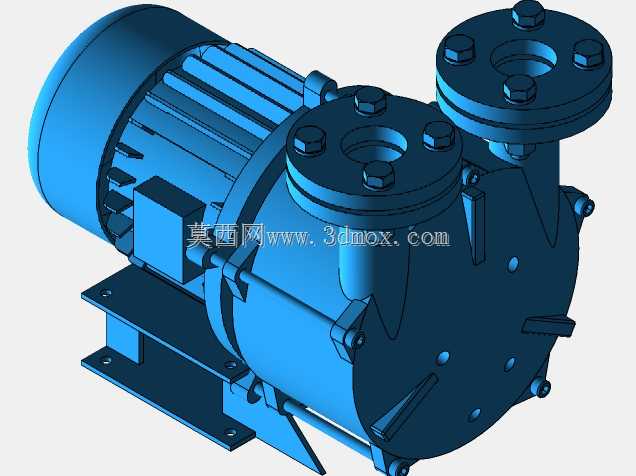

CC-50型5HP水环式真空泵结构设计

该款5HP规格的真空泵，是面向工业负压获取场景打造的通用流体设备，可广泛应用于化工生产中的真空抽滤、物料脱气，食品加工行业的真空包装、真空浸渍，制药领域的真空干燥、溶剂回收，以及机械加工中的真空吸附装夹、注塑行业的模具抽真空排气等多类作业场景，能够稳定为前端工艺提供持续可靠的负压源，适配多数中小产能的生产线负压需求。设备采用直联式集成结构设计，将动力端与泵体端直接刚性连接，省去了传统皮带传动的冗余结构，既压缩了设备整体的轴向占用空间，也降低了传动环节的能量损耗，同时减少了后期易损件的维护更换频次。泵体部分采用双法兰接口设计，上下分布的法兰接口分别对应排气与抽气通路，法兰端面预留了均匀分布的螺栓安装位，可直接与现场管路的配对法兰通过螺栓紧固连接，接口密封面的平面度在设计时做了严格公差控制，能够保证负压工况下的连接密封性，避免漏气导致的真空度不足问题。设备底部设计了一体化的型钢安装底座，底座上预留了多组长圆形安装孔位，可适配不同规格的地脚螺栓固定需求，安装时可通过长孔微调设备的水平位置，降低现场安装的对位难度，底座的支撑筋结构做了加强设计，能够抵消设备运行时产生的振动，避免长期运行出现底座变形、连接松动的问题。动力端采用封闭式散热壳体结构，壳体表面设计了轴向分布的散热筋条，能够在设备运行时通过转子带动的气流快速带走电机工作产生的热量，保证设备长时间连续运行时的温升处于合理区间，避免过热导致的动力衰减或部件损坏。泵体内部的叶轮做了动平衡优化设计，运转时的径向跳动量控制在极小范围内，能够有效降低运行时的振动与噪音，改善车间作业环境。整体设计充分考虑了工业现场的安装与使用需求，所有外露的连接螺栓均采用标准件规格，后期维护时可快速采购替换，泵体的腔体结构做了流畅的流道设计，能够减少水环运转时的流体阻力，提升负压获取效率，降低设备运行的能耗。设备的安装边界充分适配多数工业厂房的设备安装空间，无需额外改造安装基础即可完成部署，进出口法兰的通径设计匹配常规工业负压管路的通用规格，可直接对接现有生产管路，无需额外制作转接件，大幅降低了现场部署的改造成本与周期。
