小型24V直流驱动齿轮式输水油泵结构

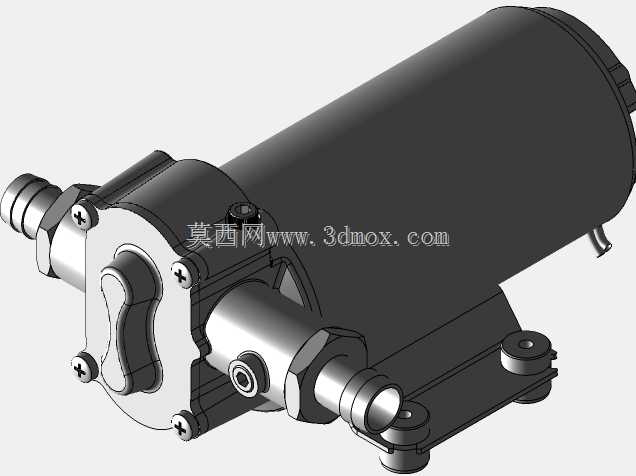

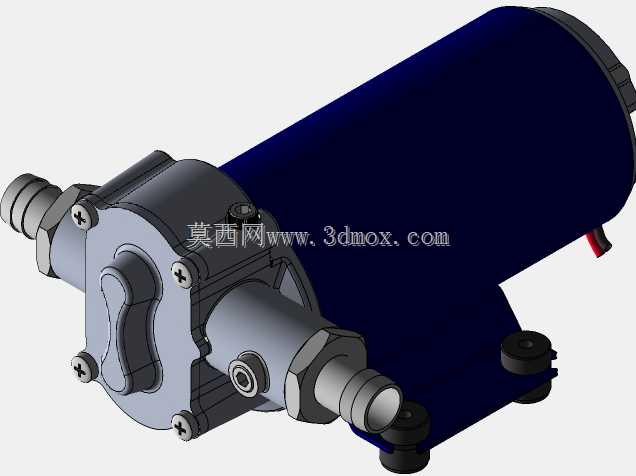

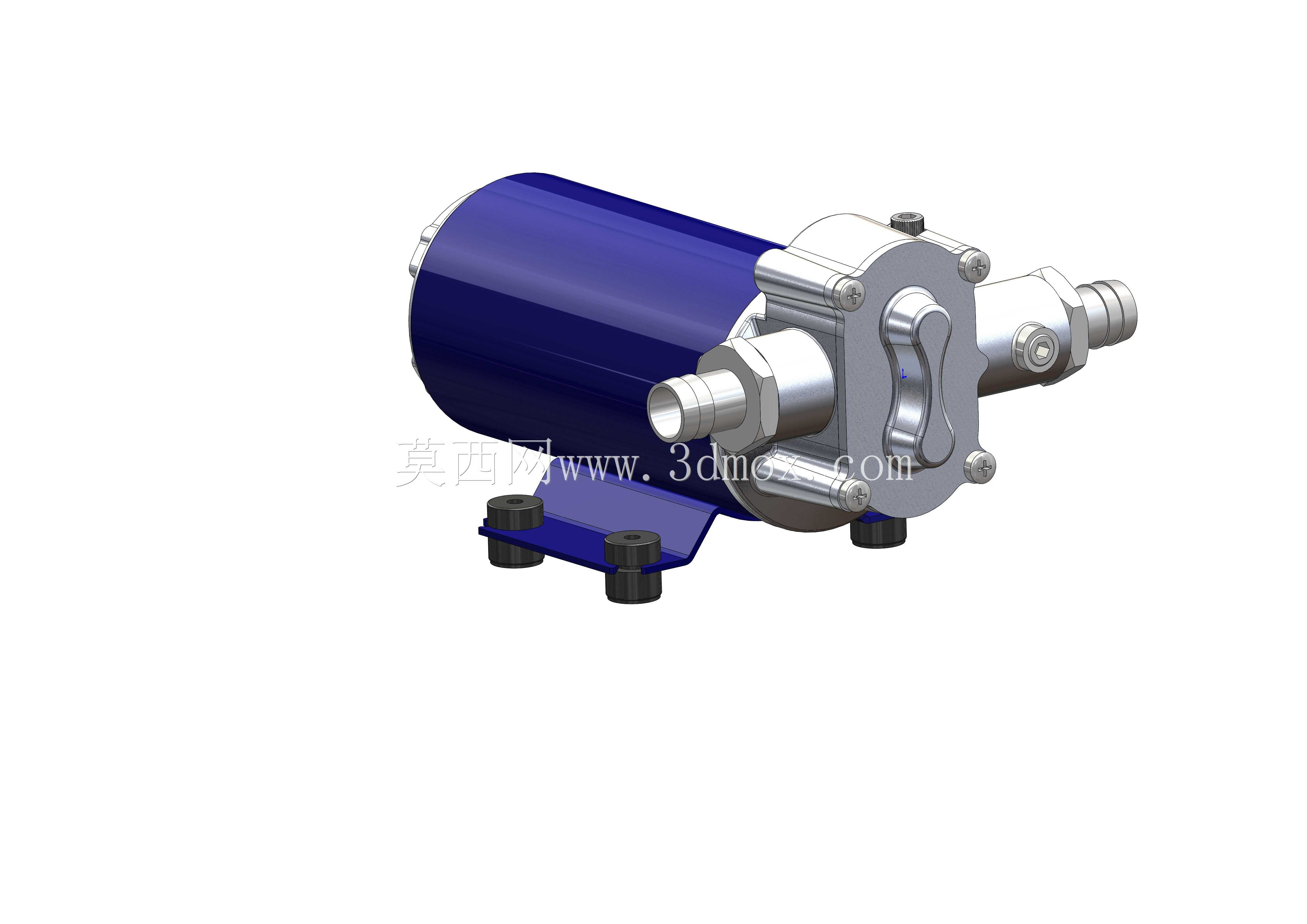

这款小型直流驱动泵主要面向小流量低压流体输送场景设计，常见于小型船舶舱底供水、车载改装油路供给、小型工程机械辅助润滑、户外移动设备冷却液循环等对安装空间有严格限制、需要低压直流供电的作业环境，可兼容轻质燃油、清水、低粘度润滑油等多种无强腐蚀、无硬质颗粒的流体介质输送需求，在紧凑型流体回路中承担动力供给的核心作用。设备整体采用驱动端与泵头端直连的集成化布局，驱动段为密封式直流电机壳体，表面做光滑圆弧过渡处理，既可以减少外部磕碰对壳体的损伤，也能避免作业环境中的水渍、粉尘堆积在壳体接缝处，提升户外复杂工况下的防护能力；泵头端采用齿轮式容积结构设计，进出液接口采用外螺纹快插式接头，可直接匹配常规口径的流体管路，无需额外加装转换接头即可完成管路对接，泵头侧盖采用对称螺栓紧固结构，既保证泵腔内部的密封性能，也方便后期拆解维护齿轮副与密封件。设计阶段优先考虑紧凑型安装的适配性，整体采用卧式安装布局，底部自带一体化成型的安装支架，支架上预留四个对称分布的减震安装孔位，安装时可搭配橡胶减震脚垫固定，既可以降低电机运行时的振动传递，也能抵消管路连接带来的应力拉扯，避免长期运行后出现接口松动渗漏的问题。安装边界设计上充分考虑狭小舱位的安装需求，电机段直径与泵头段外径做了适配性匹配，整体横向长度控制在小尺寸区间，进出液接口采用同侧平行布局，管路接驳时无需预留过大的侧向操作空间，可直接嵌入设备侧壁、舱体内侧等狭窄安装位；泵体整体重量控制在轻量化区间，即使是薄壁安装基座也可直接固定，无需额外做承重加强结构。功能特性上，该泵依托齿轮容积式工作原理，输出流量稳定无明显脉动，在额定24V供电工况下可稳定输出对应压力的流体，自吸能力优异，无需提前灌泵即可完成流体抽吸，适配移动设备启停频繁的使用特点；电机与泵头之间采用高性能机械密封结构，可有效避免输送介质渗漏到电机腔内部，延长设备整体使用寿命，泵体外部所有金属部件均做防锈处理，可适应潮湿、多盐雾的户外作业环境。
