台式手动压力机工业工装三维设计

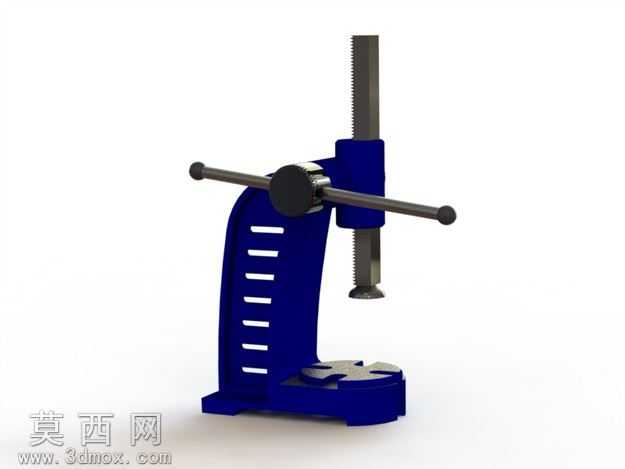

本模型为台式手动压力机的完整三维设计成果，建模过程中严格遵循机械加工设备的实际生产尺寸规范，对设备的各个组成部件进行了1:1比例的参数化建模。整体结构分为C型立式机架、手动驱动组件、齿条升降压头、带定位槽工作台四个核心部分，建模时首先完成C型机架的主体轮廓绘制，机架侧面设计有等距分布的加强凹槽，既保证了机架的结构刚性，又通过镂空设计降低了整体自重，建模过程中对机架的圆角过渡、安装孔位、导向套配合面都做了精确的公差预留，确保虚拟装配时各部件无干涉问题。手动驱动组件采用十字手杆配合棘轮锁紧结构，建模时还原了手杆的防滑端头、棘轮调节旋钮、齿条啮合齿轮组的细节，齿轮的齿形参数按照标准模数设计，可实现压头的升降微调与快速进给切换，压头端部设计有可更换的压接端头，适配不同的压装作业需求。工作台部分采用带T型定位槽的圆形平台设计，建模时还原了T型槽的标准尺寸、平台的安装定位孔、与机架的连接固定结构，方便用户根据作业需求加装定制夹具。材质渲染阶段，为机架主体赋予了深蓝色哑光工业烤漆材质，还原了真实工业设备的漆面质感，金属传动部件、齿条、手杆部分赋予了镀铬亮面金属材质，工作台面赋予了磨砂铸钢材质，橡胶防滑端头赋予了黑色哑光橡胶材质，通过光影渲染突出了各部件的材质差异与结构层次。设计思路上围绕小型零件压装、冲压、铆接的作业场景，优化了C型机架的开口高度与喉深参数，保证作业空间充足的同时控制设备整体体积，手动驱动结构无需外接动力源，适合小批量加工、维修装配、教学演示等场景使用，模型各部件均为可编辑参数化特征，可根据实际使用需求调整压头行程、工作台尺寸、机架高度等参数，也可直接导出工程图用于生产加工参考。
