手动台式精密压力机三维结构设计

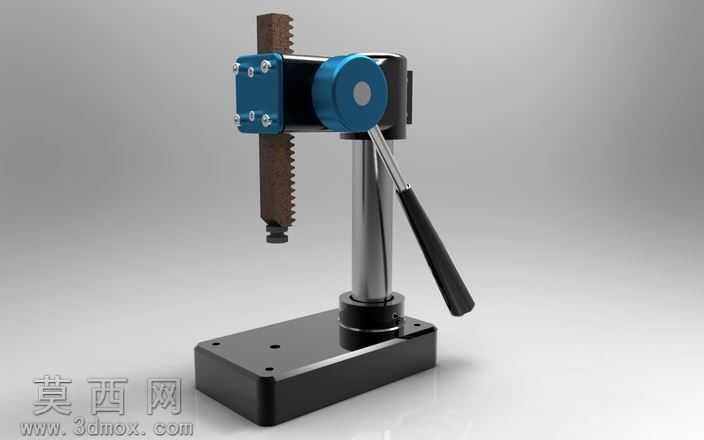

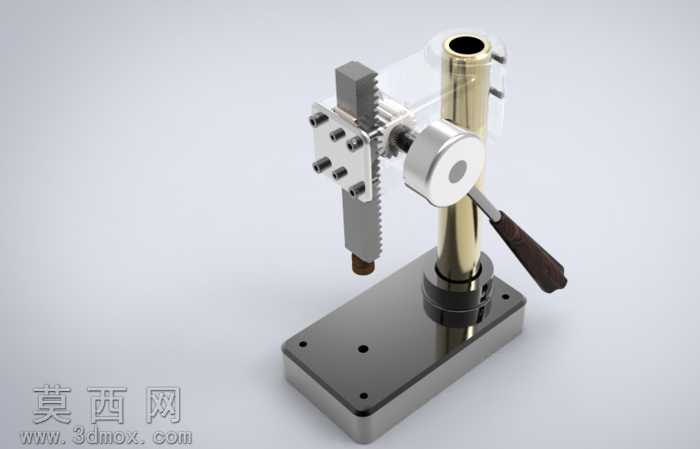

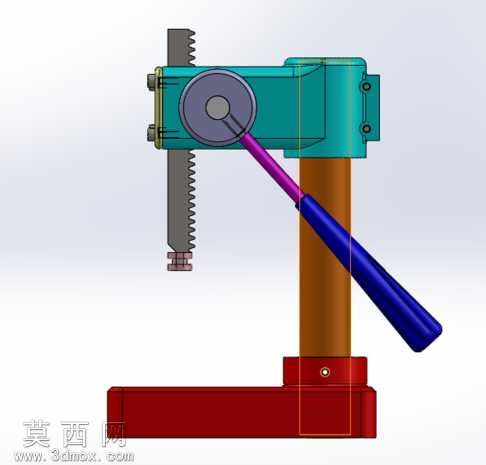

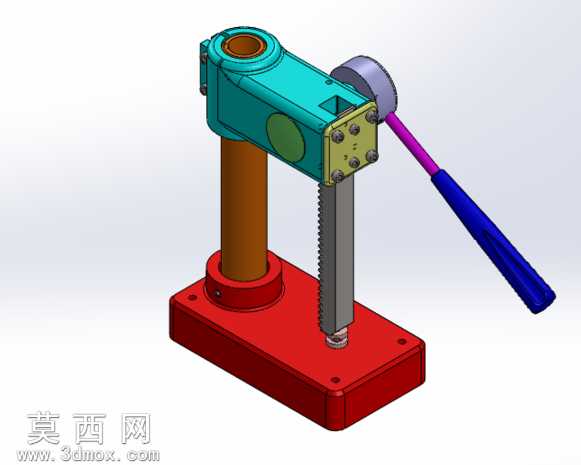

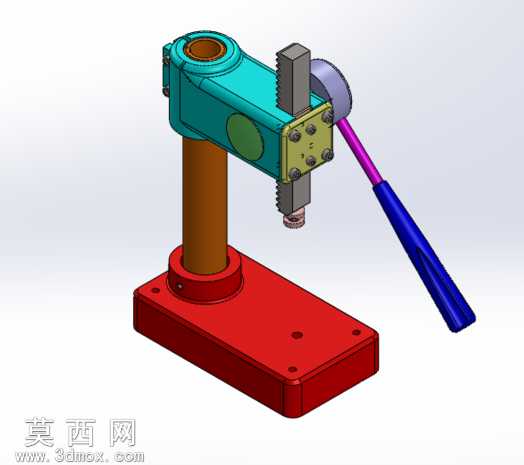

本模型为手动台式精密压力机的三维设计成果，建模过程中严格遵循机械设计规范，对设备各组成部件进行1:1比例的参数化建模，完整还原了手动压力机的全部结构细节。模型主体分为底座支撑单元、立柱导向单元、齿条冲压执行单元、手动驱动单元、冲压工作端五个核心模块，各部件间的装配关系完全匹配实际设备的运动逻辑，可通过三维软件的运动仿真功能完整复现手动压下、齿条进给、冲压复位的全工作流程。材质渲染阶段针对不同部件的实际材质属性进行了精细化调整：底座采用灰铸铁材质表现，还原铸铁件哑光磨砂的金属质感与厚重的工业观感；立柱与齿条采用调质钢材材质，通过金属粗糙度与反光度参数调整，表现出精加工钢材的细腻金属光泽；操作手柄采用黑色电木材质，还原非金属绝缘握持部件的哑光防滑质感；机身主体外壳采用红色烤漆金属材质，通过漆面反光与色彩饱和度调整，还原工业设备涂装的视觉效果；冲压工作端采用硬质合金材质，表现出工作部件的高硬度质感。结构设计上充分考虑手动压力机的实际使用需求，底座预留标准工装安装孔位，可适配不同的冲压夹具与工件定位工装；立柱采用高精度导向结构，保证冲压过程中运动轨迹的垂直度，避免冲压偏移；齿条传动结构设计有自锁限位结构，防止冲压过程中滑块意外回落，保障操作安全；手动驱动摇臂采用省力杠杆结构设计，优化力臂比例，降低手动操作的施力强度，适配小零件压装、冲孔、铆接等轻载冲压作业场景。建模过程中对所有配合面进行了公差适配设计，各运动部件间预留合理的装配间隙，既保证运动过程无卡滞，也避免间隙过大导致的冲压精度下降，整体模型结构完整，细节丰富，可用于手动压力机的结构教学、工装适配设计参考、非标压装设备的改型设计基础原型使用。
