小型牵引式翻斗自卸作业车结构设计

这款小型牵引式翻斗自卸装置，主要面向小型农场、庄园、市政环卫零散作业区、小型工地等场景的短途散料转运需求，可适配小型拖拉机、全地形作业车等低马力牵引设备，解决狭窄区域内大宗散料无法用大型自卸设备转运的痛点。在实际作业中，它可承担谷物收获后的地头短驳、园林枯枝落叶与生活垃圾的收集转运、小型基建项目中砂石土方的近距离搬运、养殖场粪污与饲料的转运等多种作业任务，无需额外配置动力单元，依靠牵引设备即可完成转场，灵活适配非硬化路面、狭窄巷道、林间小道等大型车辆无法通行的作业环境。

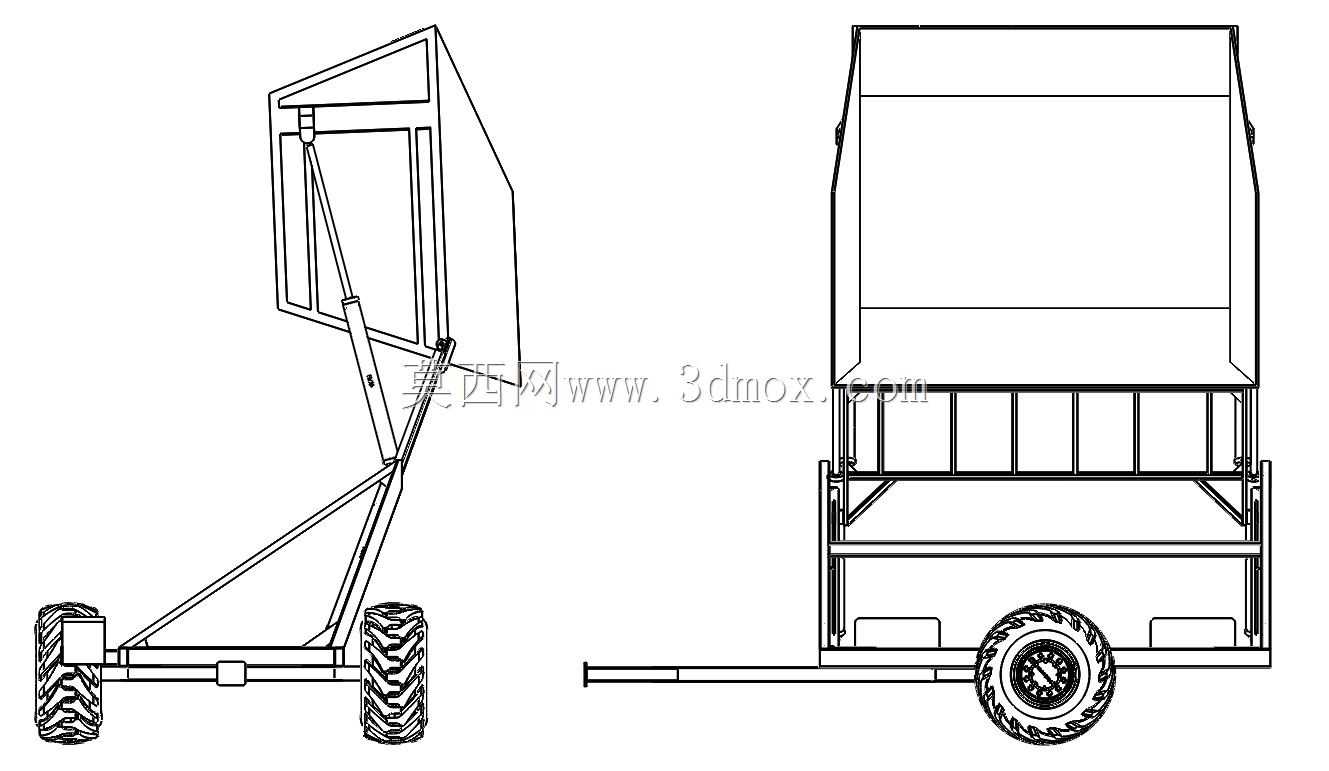

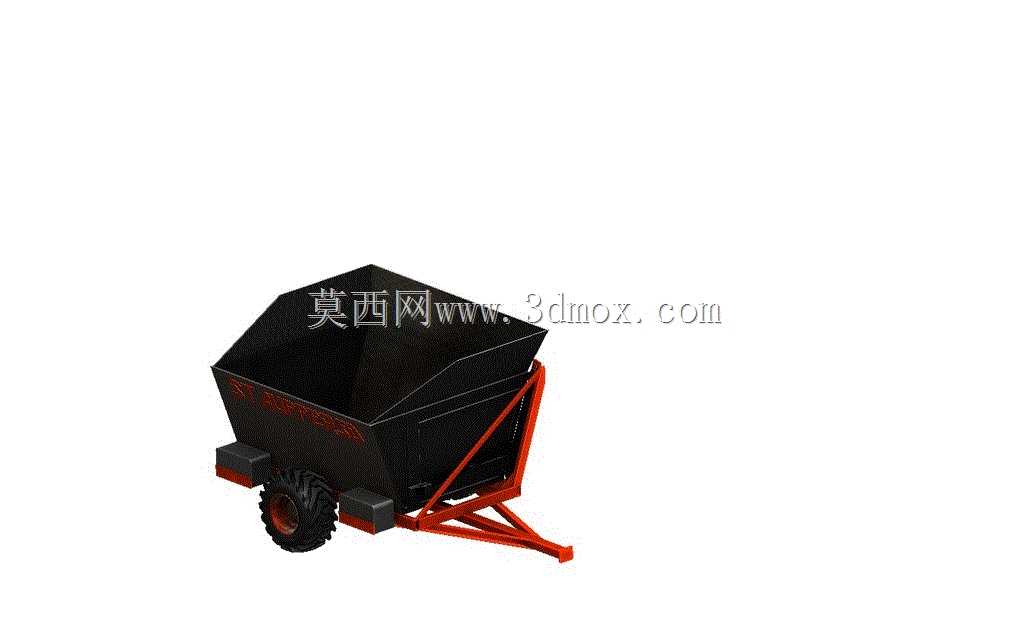

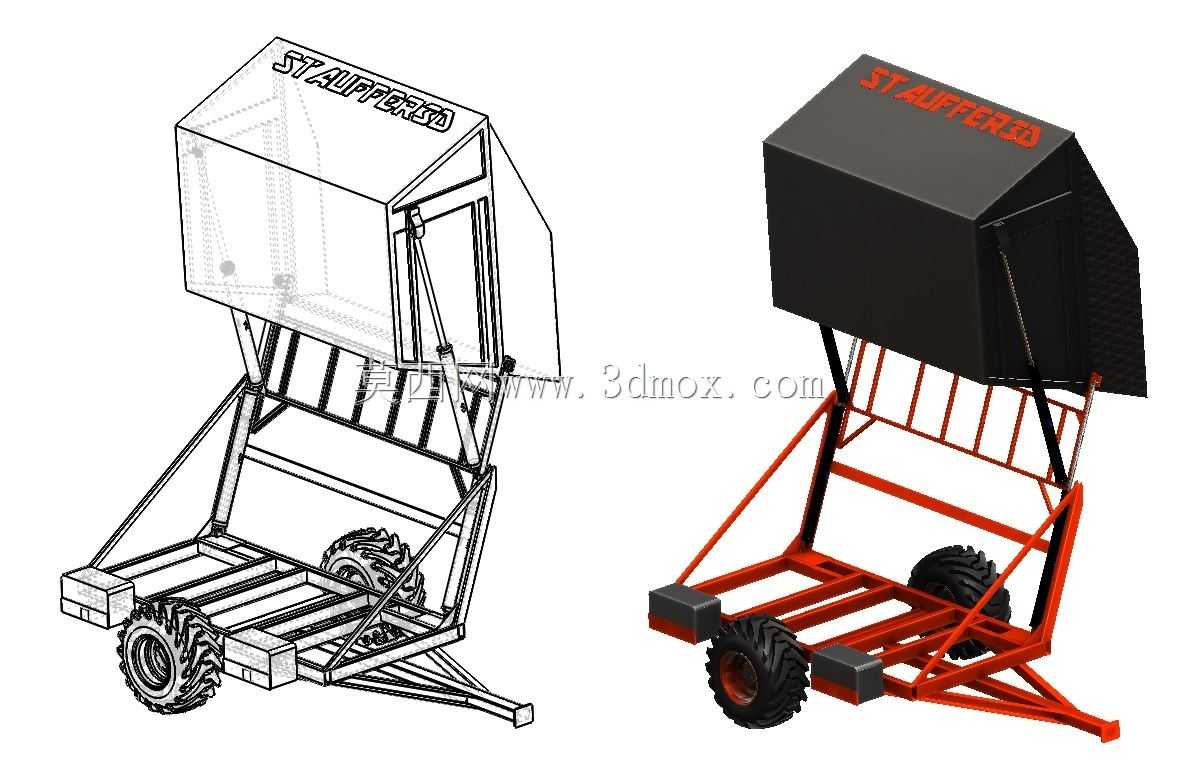

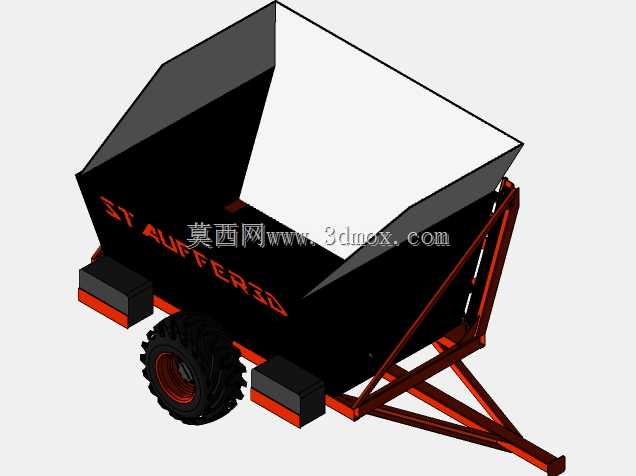

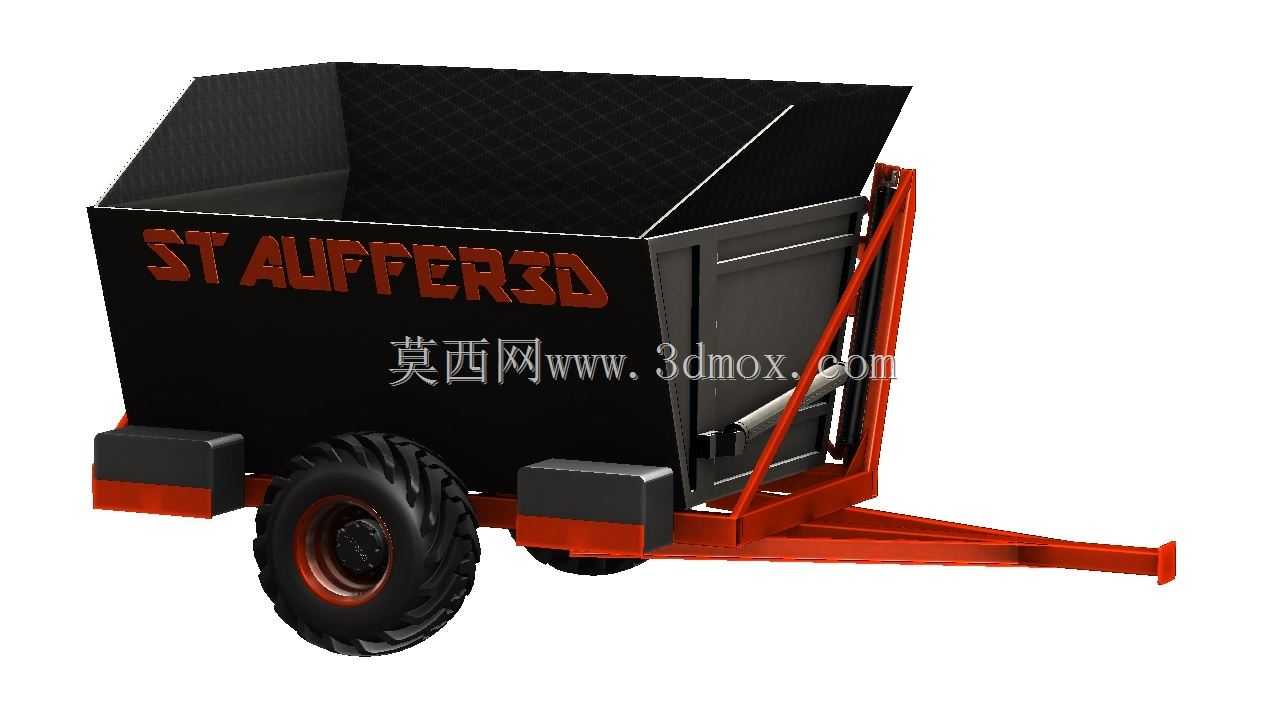

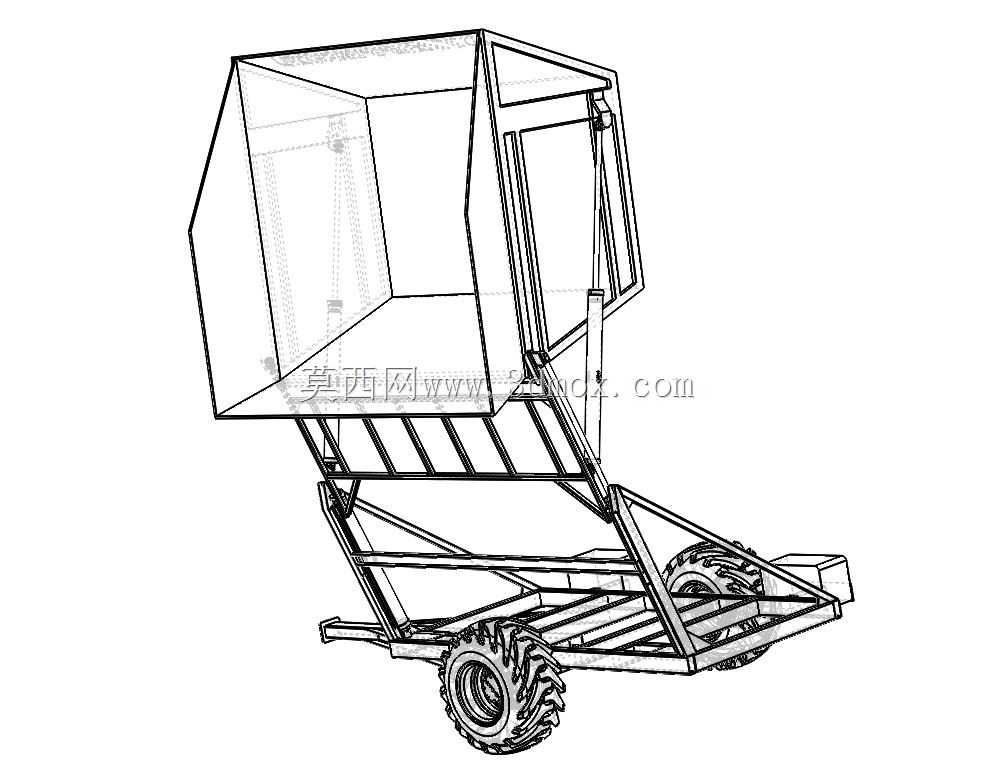

从功能特性来看，该装置采用后倾式翻斗结构，料斗整体为上宽下窄的梯形容积设计，敞口式上沿方便人工或者小型装载设备快速装填物料，斗身做了倾斜顺滑的内壁处理，卸料时散料可依靠自重完全滑出，不会出现物料粘壁残留的问题；牵引架采用三角桁架式焊接结构，与牵引设备的挂接位置设置了通用型牵引销接口，可匹配多数小型牵引设备的后挂点，安装时无需对牵引设备做额外改装，挂接销插入锁定后即可完成连接，拆卸也十分便捷。行走部分采用大花纹深沟槽的农用轮胎，胎面接地比压小，在松软农田、泥泞路面行驶时不易陷车，轮轴位置做了加强焊接处理，可承受满载时的冲击载荷，料斗与车架的铰接点设置在料斗后侧下部，翻起时斗口倾斜角度可达到四十五度以上，确保大颗粒、高湿度的物料也能顺利卸出，车架两侧设置的配重块可在满载举升时平衡前部牵引点的受力，避免出现翘头失稳的情况。

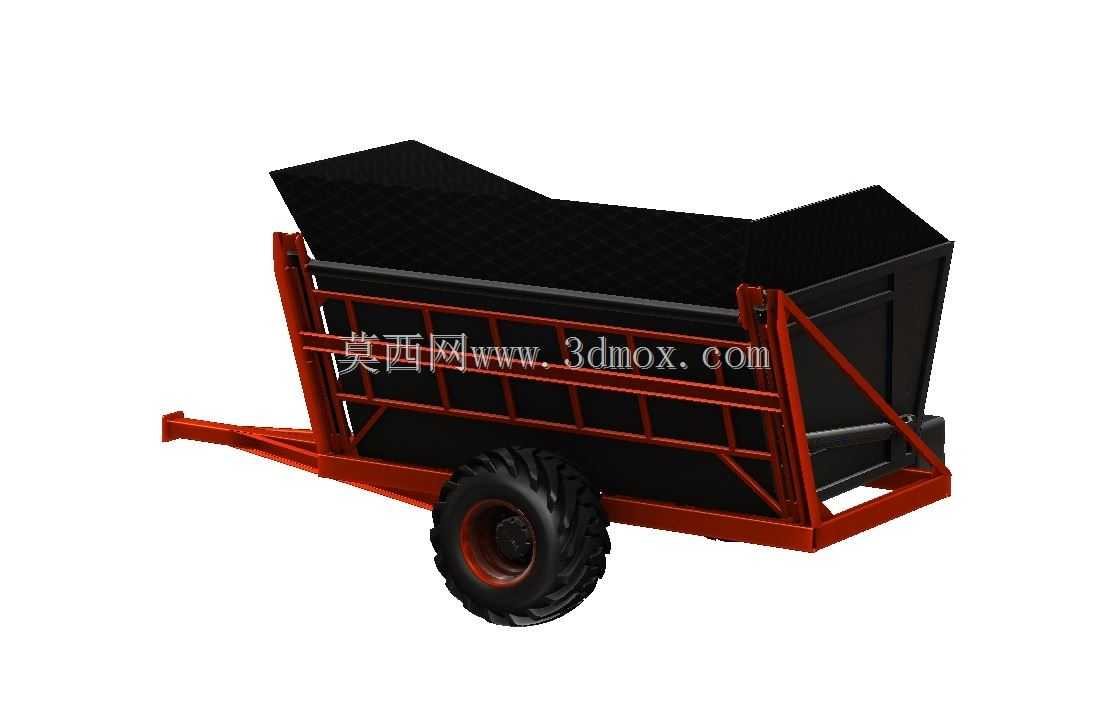

设计过程中重点考量了窄场景的通过性需求，整体宽度控制在1.2米以内，长度不含牵引架部分控制在1.8米左右，转弯半径可控制在3米以内，能够轻松穿过宽度1.5米的林间通道或者乡村宅间巷道；料斗额定装载容积约0.6立方米，针对不同物料的密度差异，结构强度做了冗余设计，斗身采用折弯钢板焊接成型，外部的红色支撑框架为矩形钢管焊接结构，既可以对料斗侧壁形成加强支撑，避免满载时料斗出现胀形变形，也可作为翻斗举升时的受力支撑结构，举升铰接点的位置经过反复校核，确保举升过程中受力顺畅，不会出现卡滞或者结构干涉的问题。牵引架的离地高度设置在35厘米左右，适配多数小型牵引设备的后挂点高度，行驶过程中不会出现剐蹭田埂或者路面凸起的情况，轮距设置为1米，行驶时稳定性充足，即使在坡度15度以内的坡地作业也不会出现侧翻风险。料斗前部的牵引连接区域做了加强筋处理，可承受起步、制动时的冲击力，长期使用也不会出现焊缝开裂的问题，整体结构没有复杂的液压或者电控部件，日常维护仅需对铰接点定期加注润滑脂即可，使用成本极低，非常适合小规模作业场景下的零散物料转运需求。
