农用挂车承载货厢框架结构设计

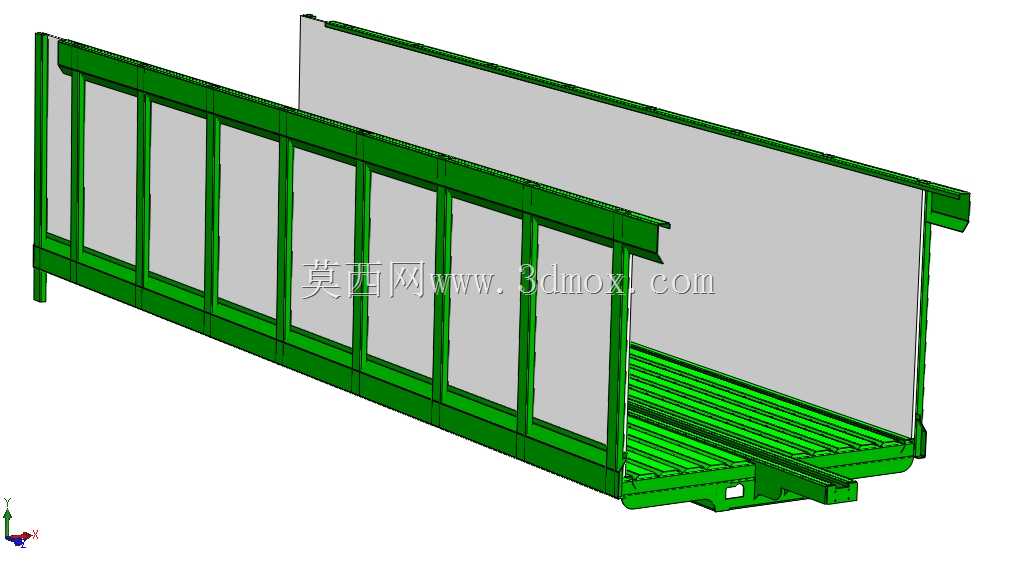

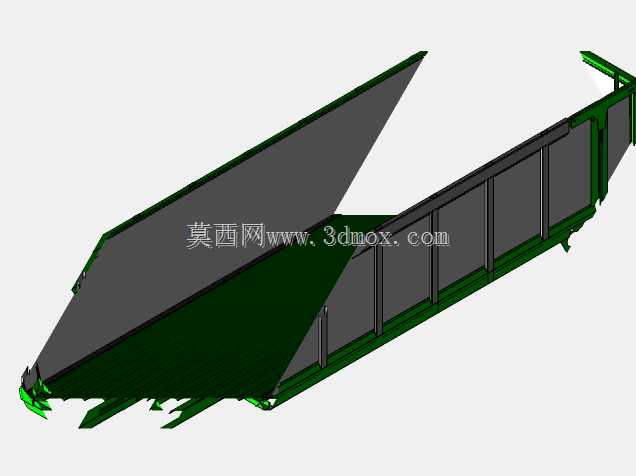

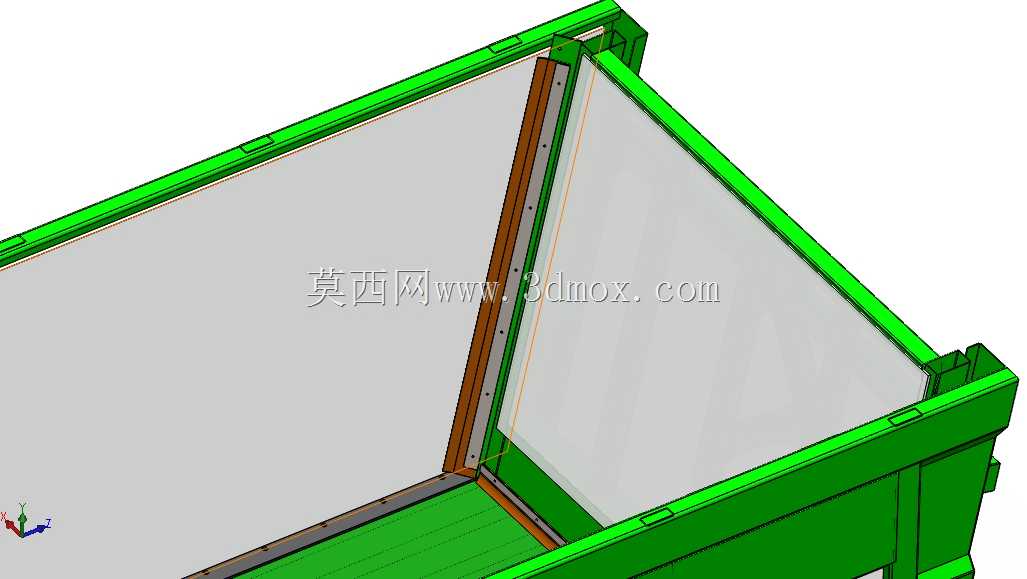

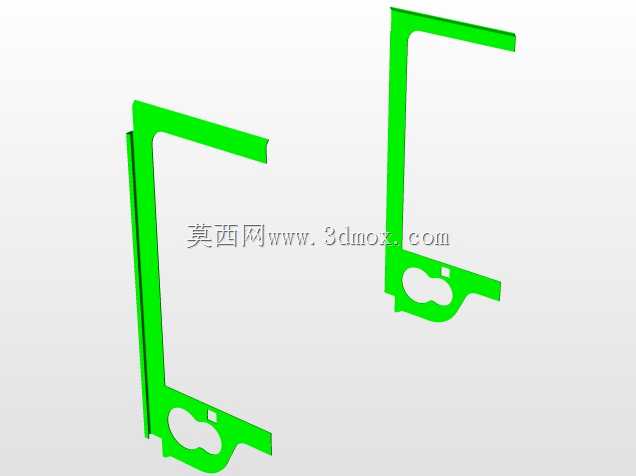

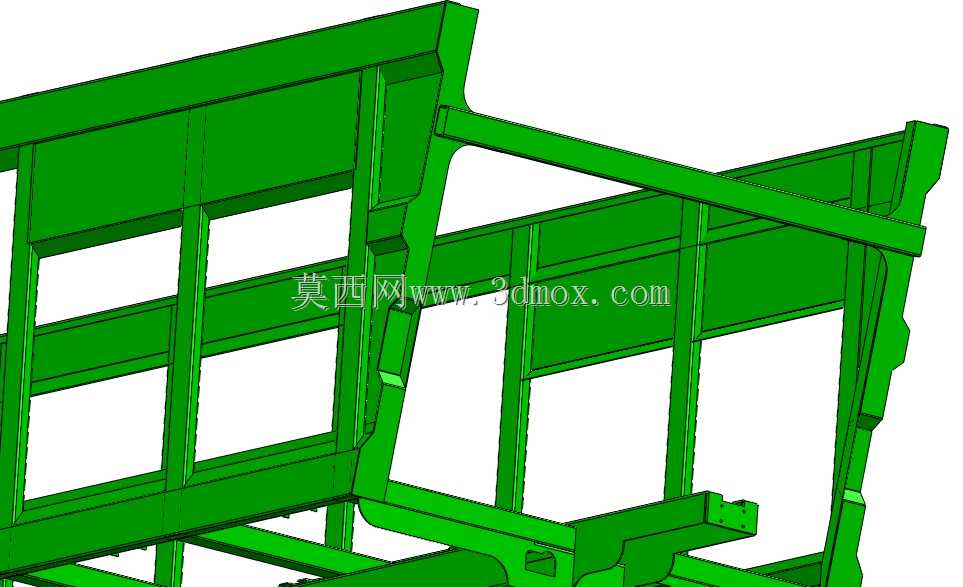

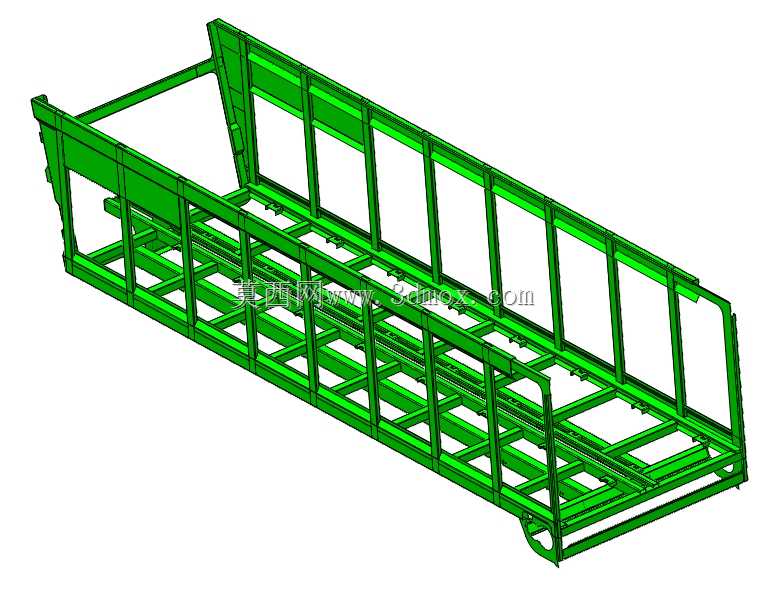

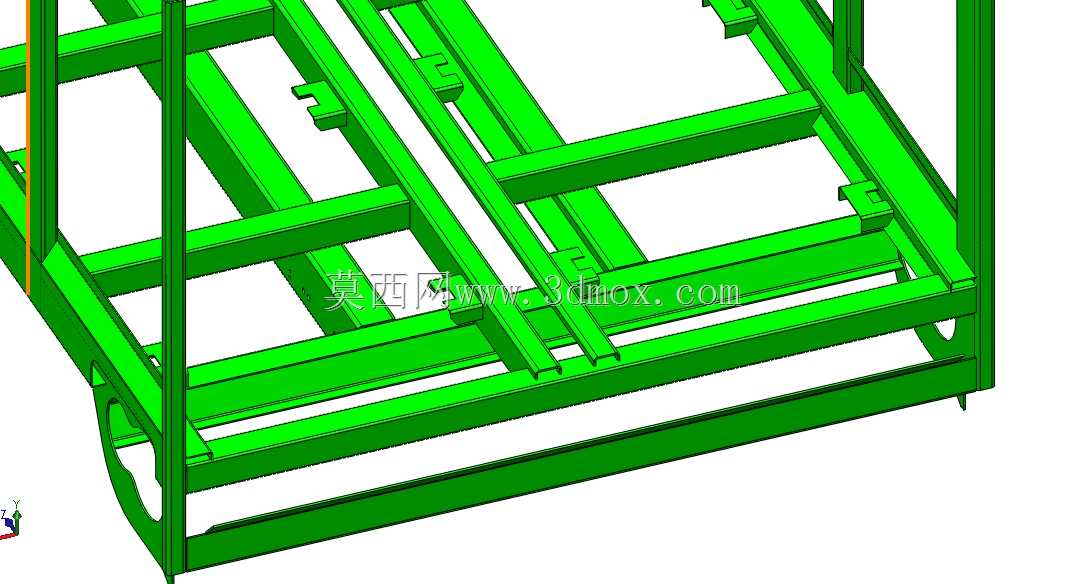

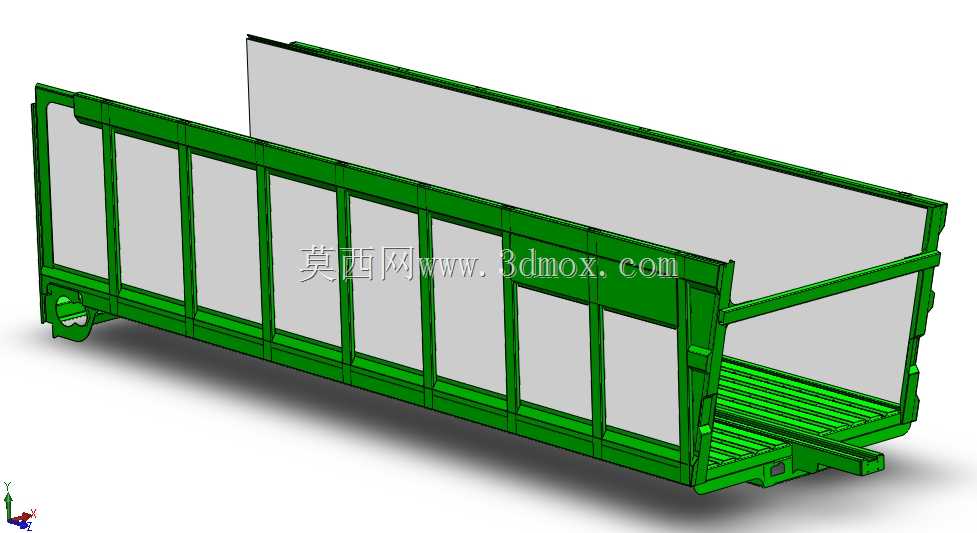

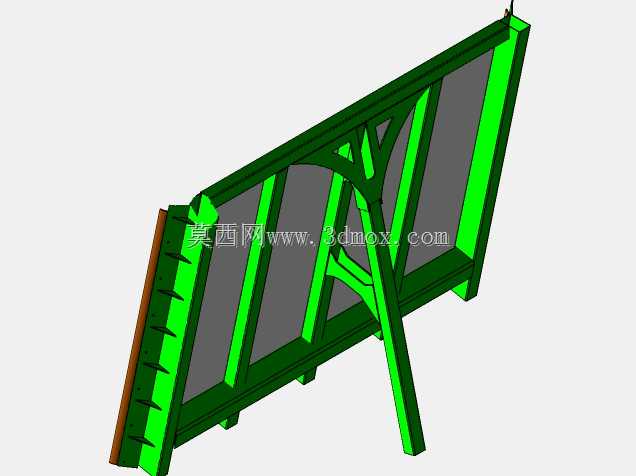

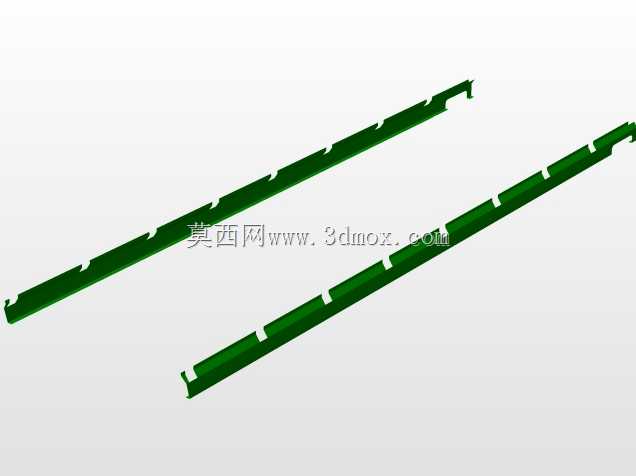

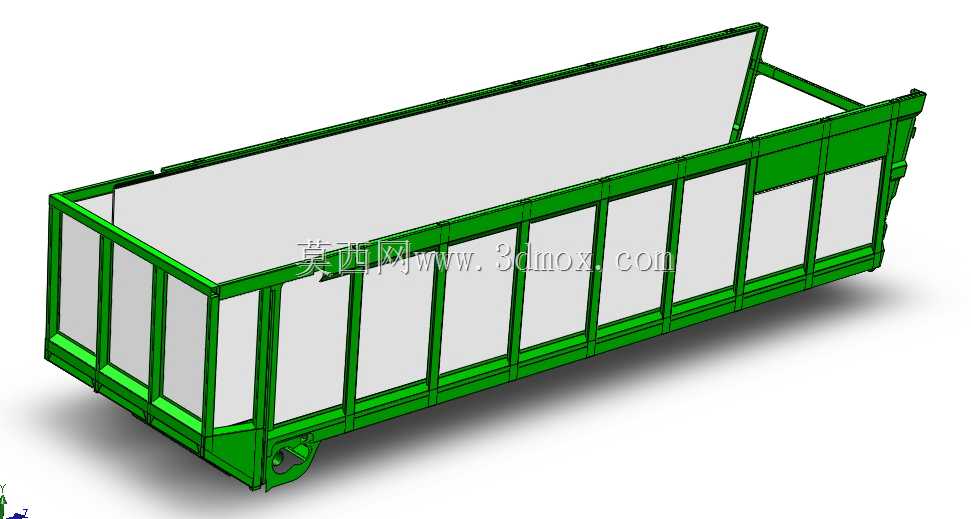

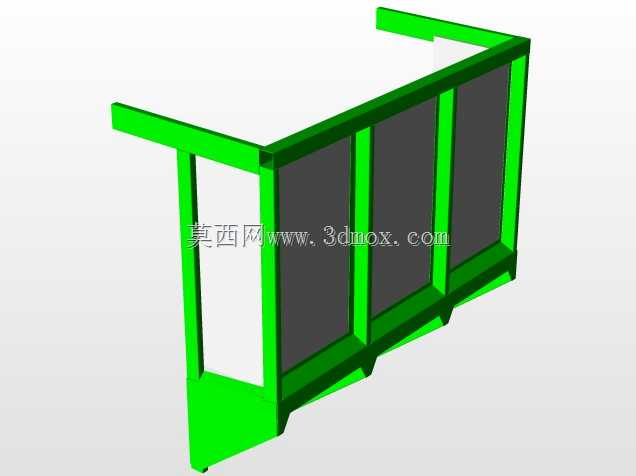

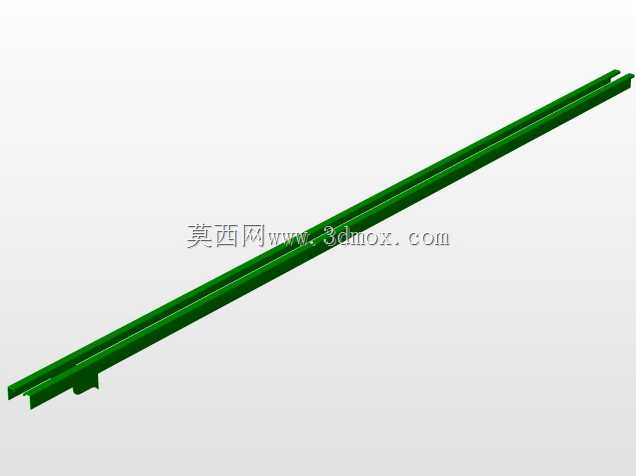

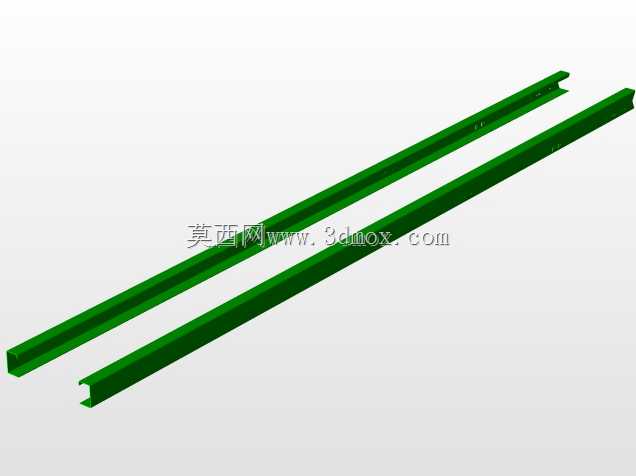

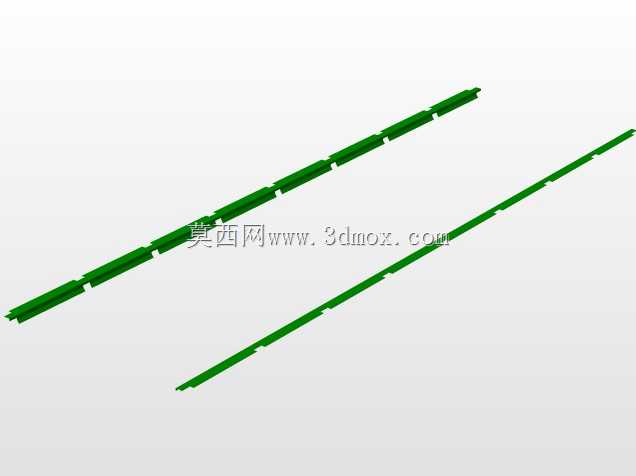

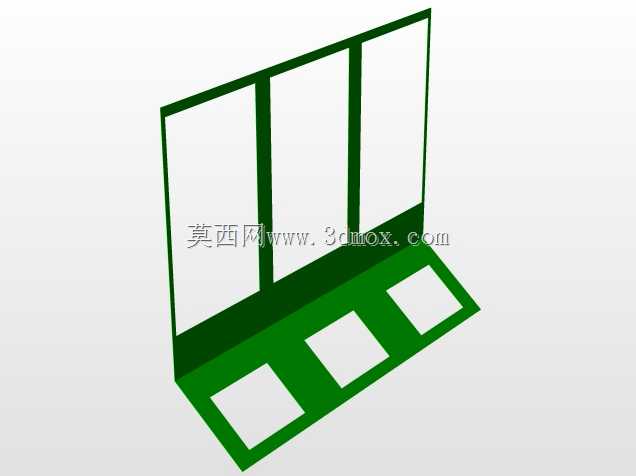

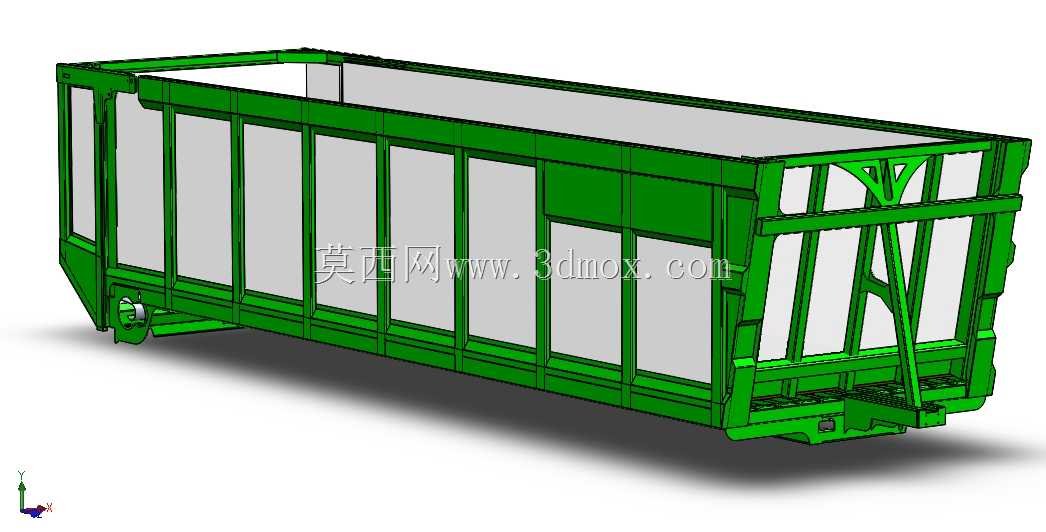

该结构为农用运输挂车的核心承载货厢框架，主要应用于规模化农场、农业生产合作社的田间农资转运、农牧产品收集运输场景，可适配轮式拖拉机牵引作业，满足农田非硬化路面、乡村简易道路的重载运输需求，能够承载散装粮食、青贮饲料、农用有机肥、果蔬采收物等多种农牧类货物，也可适配装载小型农机具、农田基建物料的转运需求。整体框架采用栏板式敞口设计，货厢主体为长条形矩形承载结构，侧围采用等间距竖向加强肋搭配横向围板主梁的排布形式，竖向肋板从底架主梁位置一直延伸至侧围上沿，将侧围分隔为多个独立受力单元，既能够有效分散散装货物对侧围的侧向挤压力，避免满载状态下侧围出现外鼓变形，也能降低整厢的自重占比，提升有效载荷能力。货厢前端设置牵引连接端的安装位，预留了与挂车行走底盘、牵引架连接的固定接口，安装边界与常规农用挂车的底盘主梁尺寸完全适配，可直接通过螺栓紧固或焊接方式与行走底盘总成完成装配，无需额外做适配性改型。尾端采用框架式加强结构，设置斜向支撑肋连接尾端上下主梁，抵消车辆启停、颠簸工况下货物对尾端的冲击载荷，同时预留了尾门安装的铰接位与锁止机构固定点，可适配上翻式、侧开式多种尾门结构。底架部分采用贯通式纵梁搭配密集横梁的排布结构，纵梁截面尺寸满足10吨级农用挂车的承载强度要求，横梁间距适配散装货物的均布载荷特性，避免局部载荷集中导致底架凹陷变形。设计过程中充分考虑农田作业的复杂工况，所有受力节点均做圆弧过渡处理，减少应力集中风险，框架整体采用等强度设计思路，在保证承载能力的前提下尽可能优化型材排布，降低整备质量，框架外轮廓尺寸符合农用挂车的道路通行限界要求，可满足乡村道路的正常通行条件，侧围的平整结构也便于后期加装防水篷布、货物固定挂钩等附属配件，适配不同类型货物的运输固定需求。
