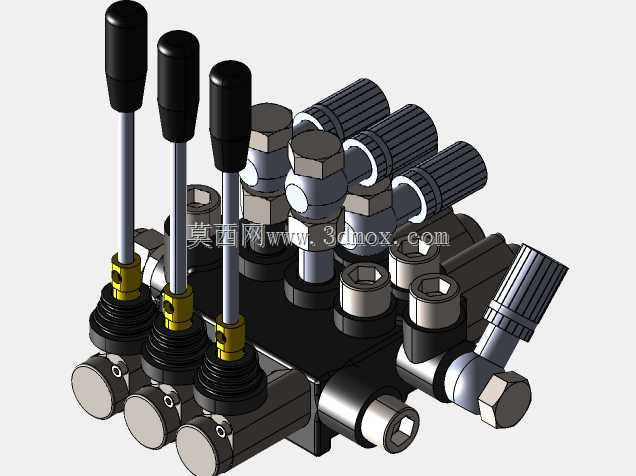

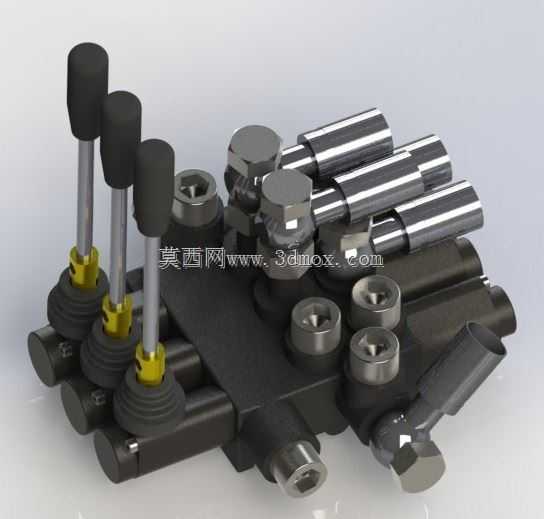

农用拖拉机多路液压分配控制单元结构

这款液压分配控制单元主要配套农用拖拉机液压系统使用，是拖拉机液压回路的核心控制部件，负责统筹调控拖拉机挂载农机具的升降、姿态调整、动力输出等液压动作，在耕地、播种、收获等各类农田作业场景中，为后悬挂犁、旋耕机、播种机、液压翻转犁等外挂设备提供精准的液压动力分配与动作控制，直接决定拖拉机外挂作业装置的操作精度与作业可靠性。从功能特性来看，该单元为三联手动控制结构，三个独立操纵杆分别对应不同的液压输出回路，可同时控制三组液压执行元件的动作，支持单回路独立操作与多回路协同操作，适配不同作业场景下的复合动作需求；阀体内部集成了溢流保护、单向锁止等结构，可在系统压力过载时自动溢流卸压，避免管路与元件因超压损坏，同时在操纵杆归位后可自动锁止对应回路的液压油流向，防止挂载农具因自重出现沉降、溜动问题，保障田间作业与道路行驶的安全性。设计过程中充分考虑农用机械的恶劣使用工况，阀体采用高强度铸铁整体加工成型，内部油道经过精密珩磨处理，降低液压油流动阻力同时减少内泄漏，操纵杆部位加装了多层防尘密封结构，可阻挡田间尘土、泥水、作物碎屑进入阀体内腔，避免阀芯磨损卡滞，延长元件在高粉尘、高湿度农田环境下的使用寿命；外露的金属接头均做了防腐防锈处理，适配户外露天作业的使用环境。外形与安装边界方面，该控制单元整体采用紧凑式块式布局，三个操纵杆沿阀体长度方向等距排布，操作间距符合人体工程学设计，驾驶员在驾驶位伸手即可完成所有操作，无需大幅度调整坐姿；阀体底部预留标准化的安装固定孔位，可直接适配多数农用拖拉机的驾驶舱侧部安装位，不需要额外改制安装支架，各油口采用通用液压管接头规格，可直接与拖拉机现有液压管路对接，降低改装与替换的适配成本，整体结构紧凑不占用过多安装空间，不会干涉驾驶舱内其他操纵部件的正常使用。
