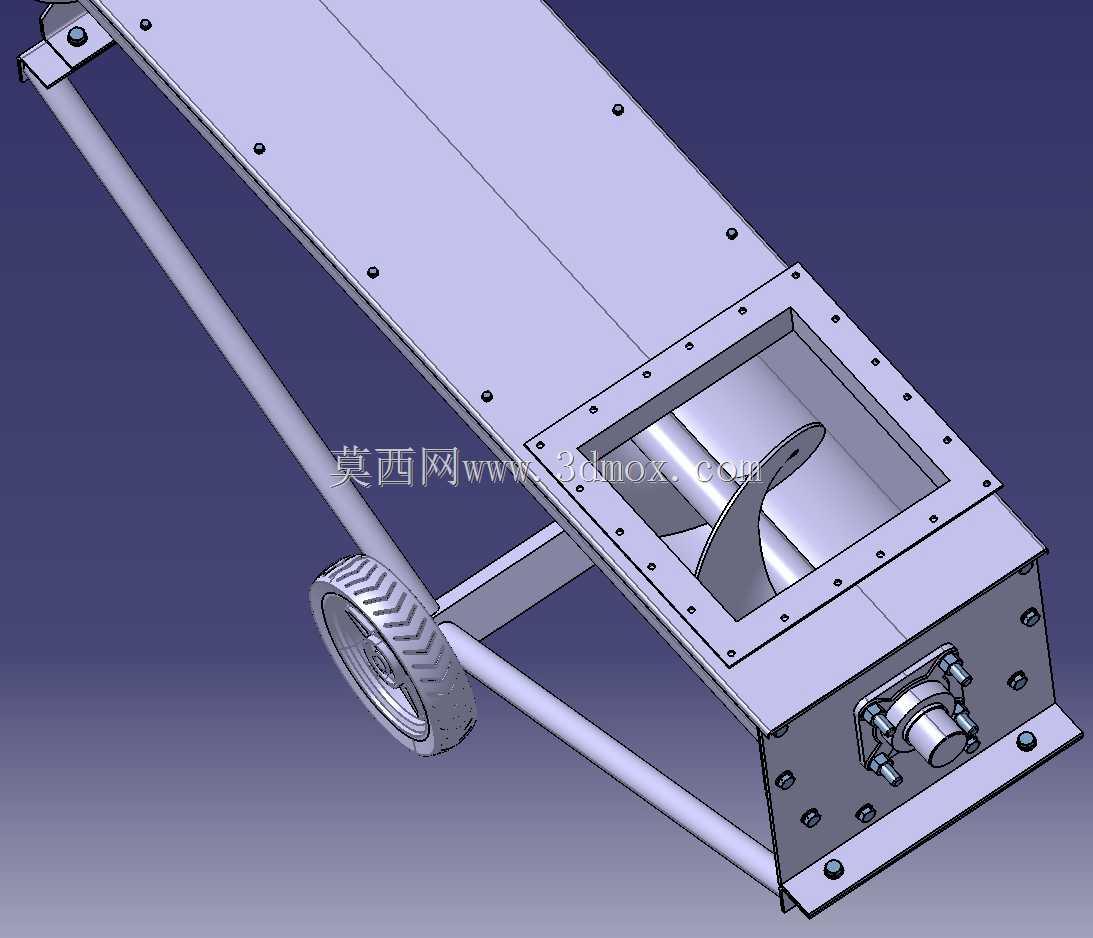

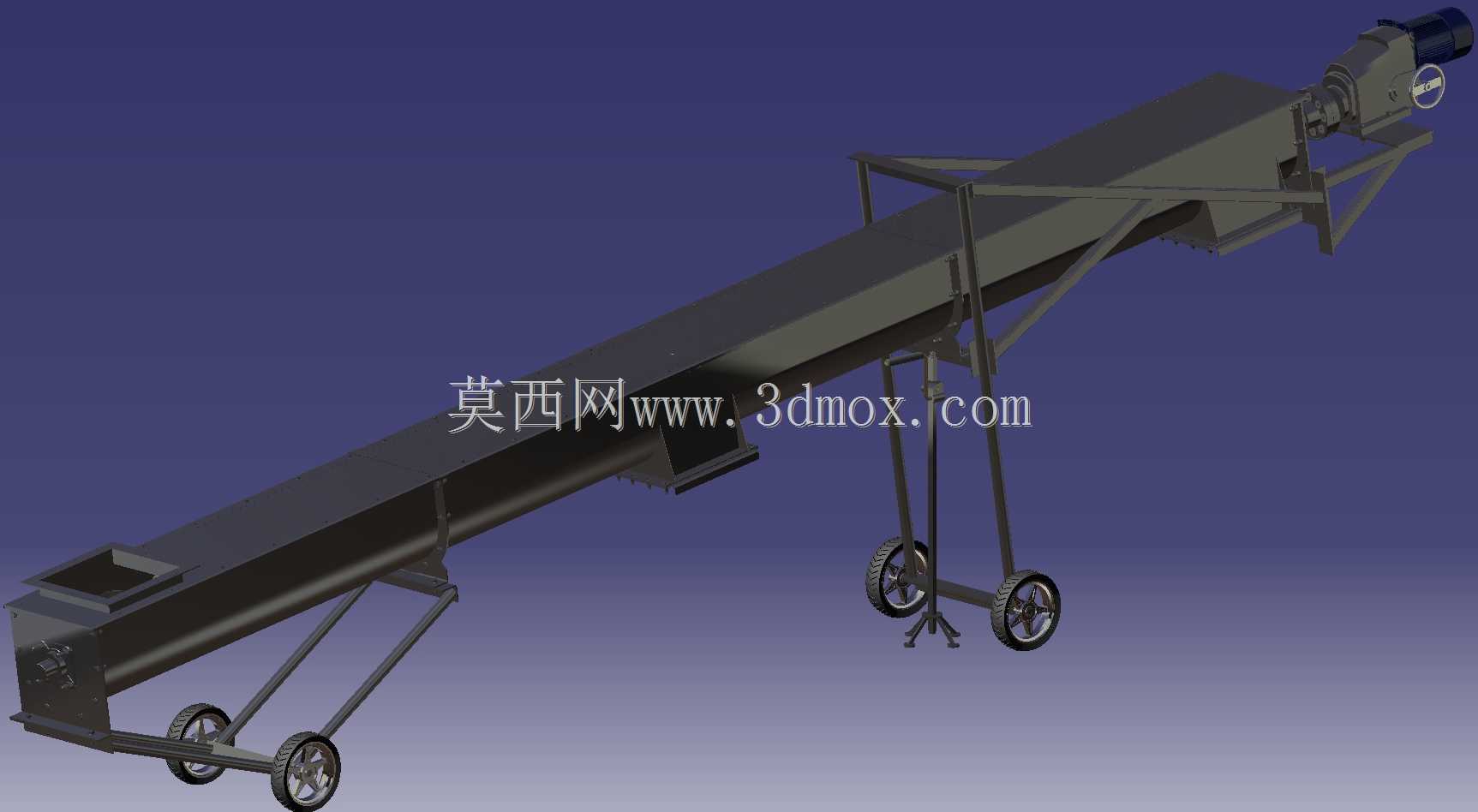

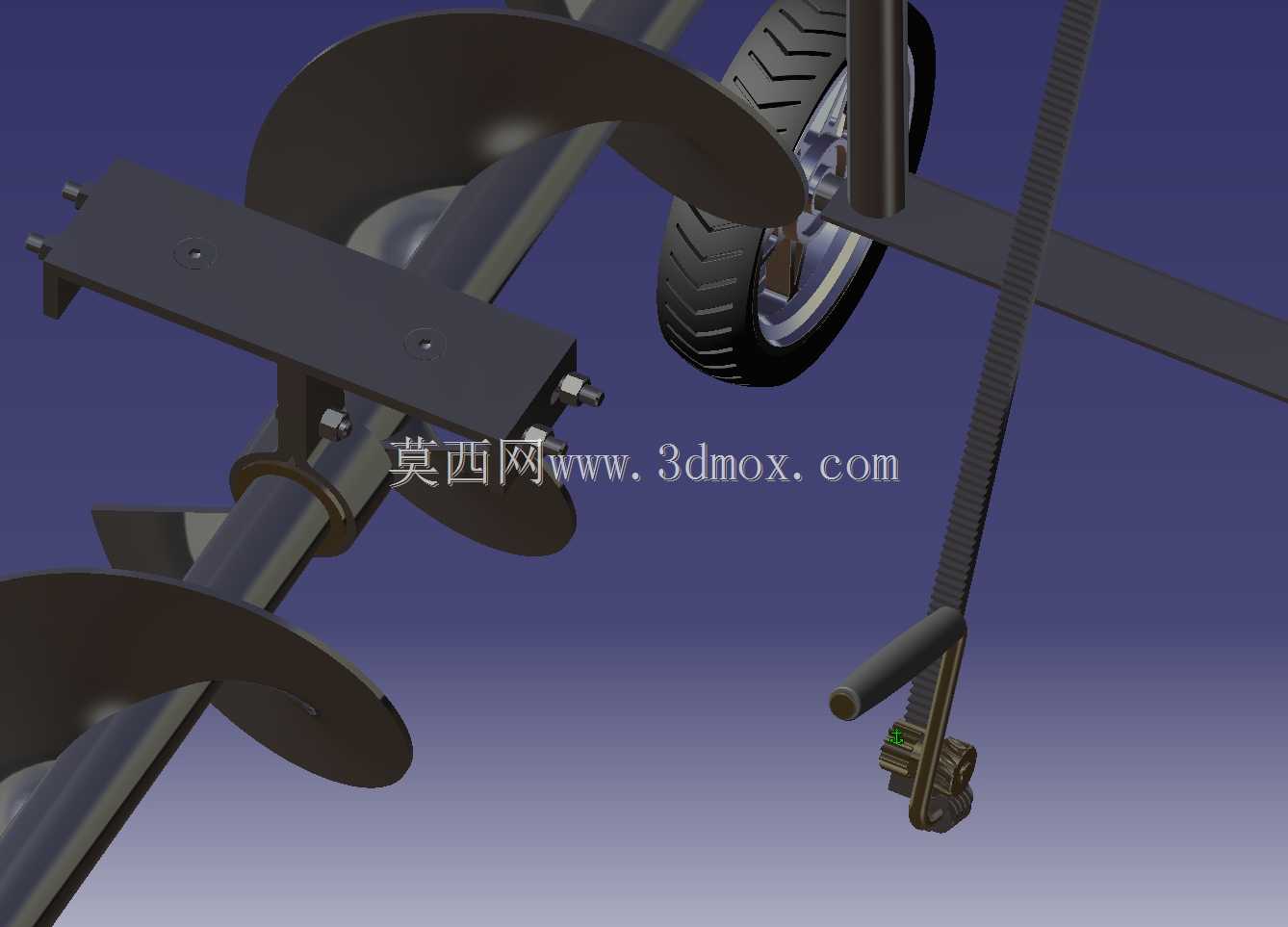

移动式螺旋输送机，7m，9-25°

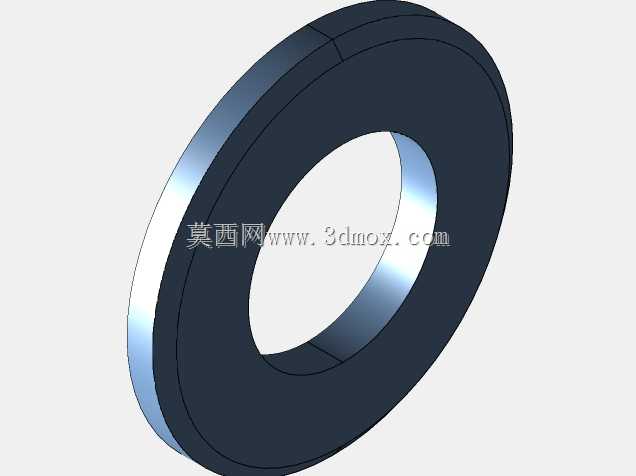

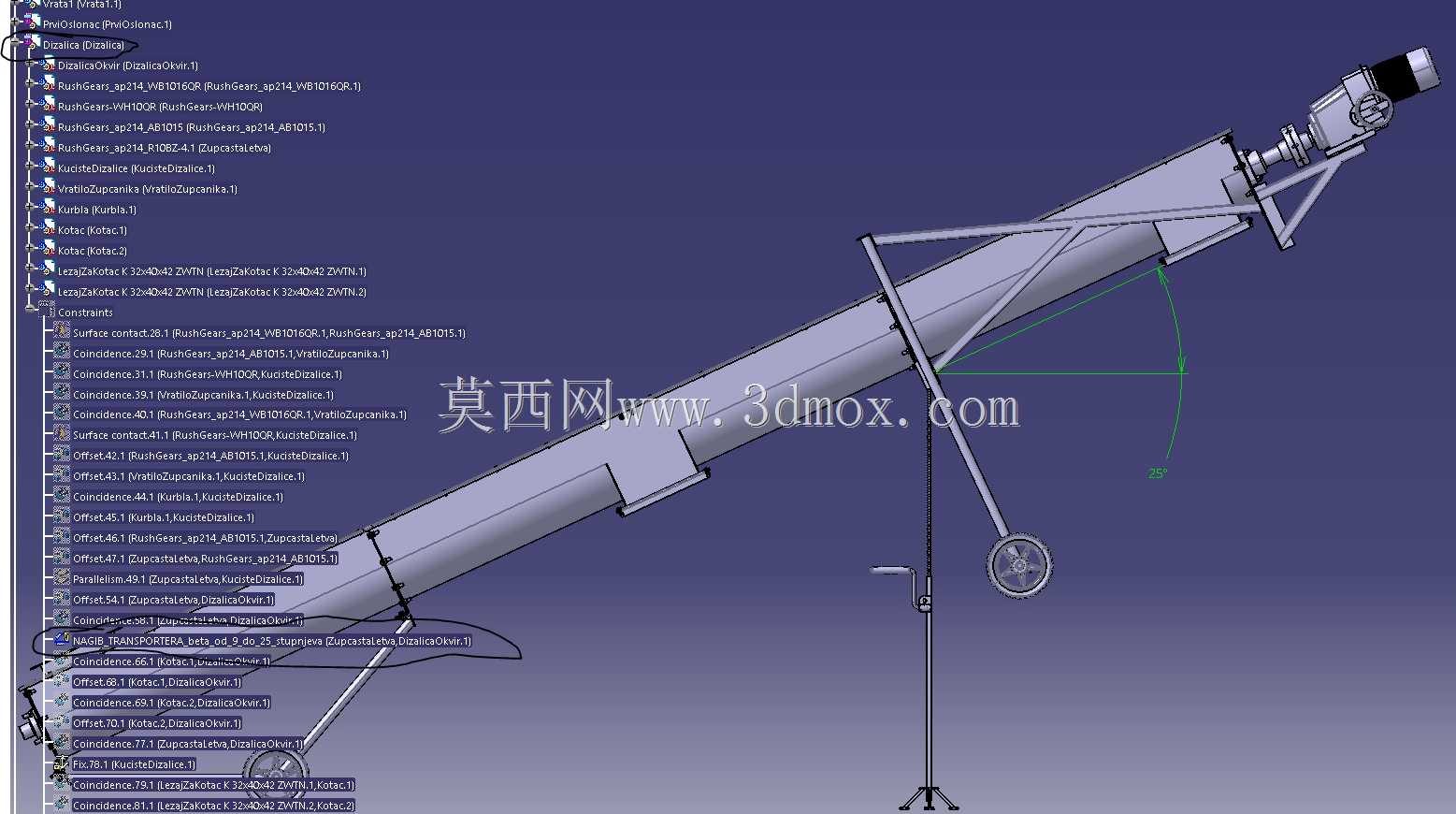

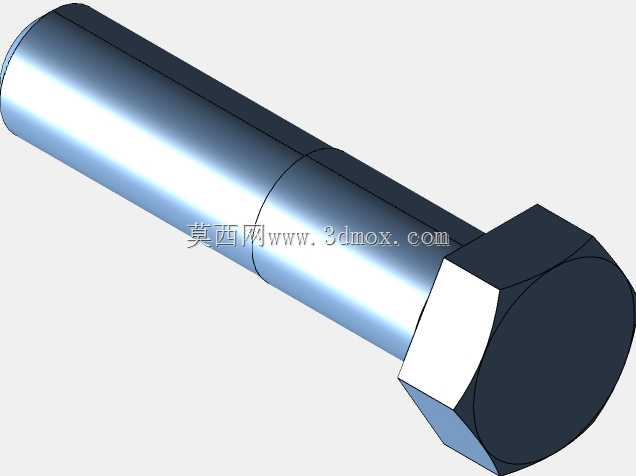

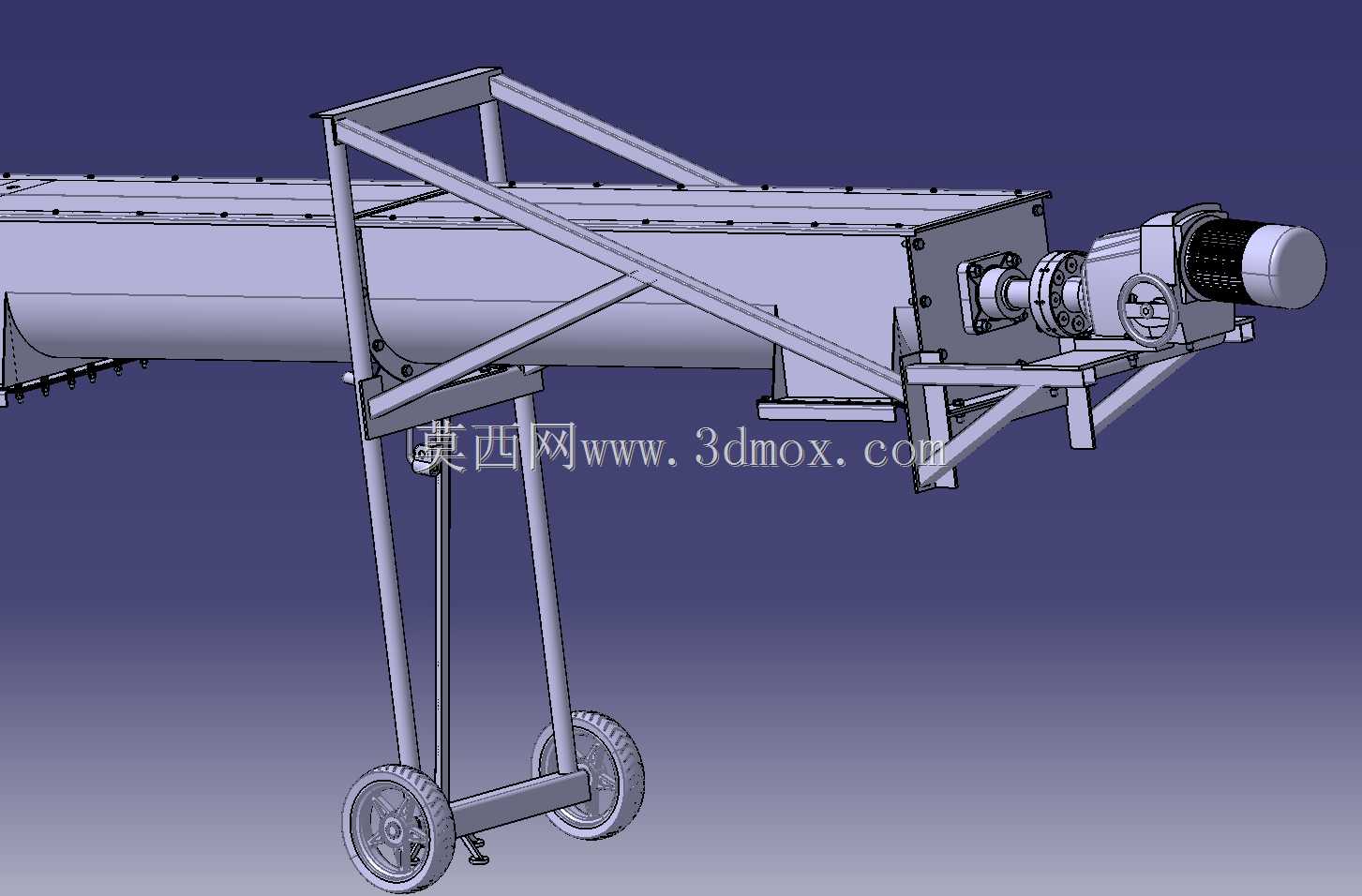

这是一个更新版本，应该，可能，但很可能不会收到进一步的更新。注意事项和tips:- The 主组件；您应该打开的文件名为“TRANSPORTER.CATProduct”。它在.rar文件中。我建议你解压缩它，把所有的文件放进一个子文件夹，并在文件夹旁边做一个这个文件的快捷方式。-主要尺寸是链接的，你可以通过改变这些来做你自己的传送带版本。但是，基本传送带外部的大多数尺寸都没有链接，如果更改某些内容（孔不匹配等），将收到约束警告。应禁用子组件“PrviOslonac”（第一个支架）、“Dizalica”（升降机）和“PogonV2”（驱动器，版本2）以使约束正常工作。-若要更改主要尺寸，请单击“f（x）”图标。过滤它以只显示“重命名的参数”“ISO…”一个是“目录浏览器”中的螺栓、螺母和垫圈。-将过滤器更改为“长度”，以查看哪些约束取决于哪些尺寸。-传送带的角度在9之间可调° 和25°. 在真实的物理学中，任何或多或少的事情都是不可能的。“KucisteDizalice”（升降机外壳）部件是固定的。前轮和升降机底部连接在同一平面上。这被认为是地板。-没有动画约束。-某些组件没有详细的内部（端轴承、驱动），但其质量应接近真实质量（如果有人对此感到困扰）。-加载部件和/或更新（刷新）可能需要几秒钟/分钟，取决于计算机的速度。-模型保存在CatiaV5R21中。如果您希望以其他软件可以读取的格式导出特定文件，请在注释中请求它。不过，我可能需要几天时间才能注意到eferences:- Siddhartha Ray的“物料搬运简介”和Spivakovsky，A.的“传送机，第二卷”。O。戴亚乔夫，V。K。我大部分计算都是基于这两本书。-主要的输送机部件应该在martinsprocket.com上有相似的副本。在那里你可以找到我们的产品目录。我的输送机采用公制设计。-感谢用户mahesh女士，我使用并修改了他/她的车轮几何结构。车轮现在是为了适应一个32毫米轴，可以包含一个“K 32x40x42 ZWTN”滚针轴承（SKF）。-感谢SKF将其CAD几何图形作为CATScript文件提供。-驱动器模型基于varmec.com上的“VAR 55/2 B3”设计。这是一个变速传动系统。即使不运行也可调节+给那个发明它的人
