双联螺旋给料输送装置结构设计

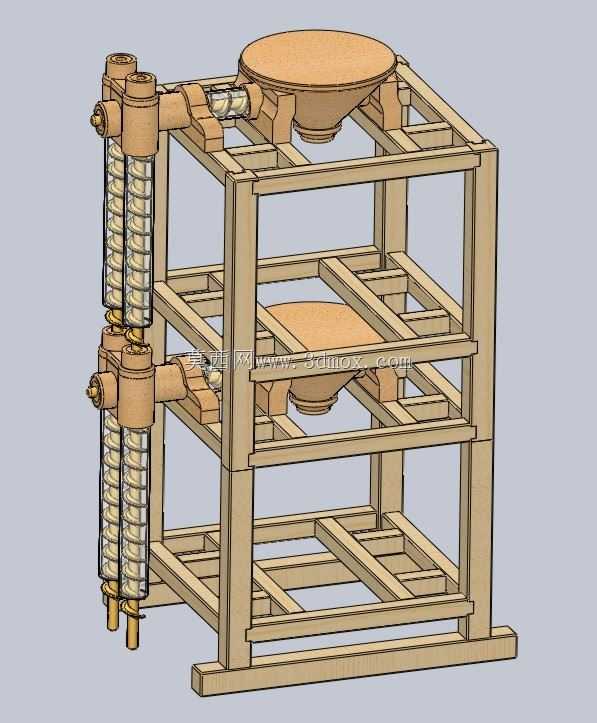

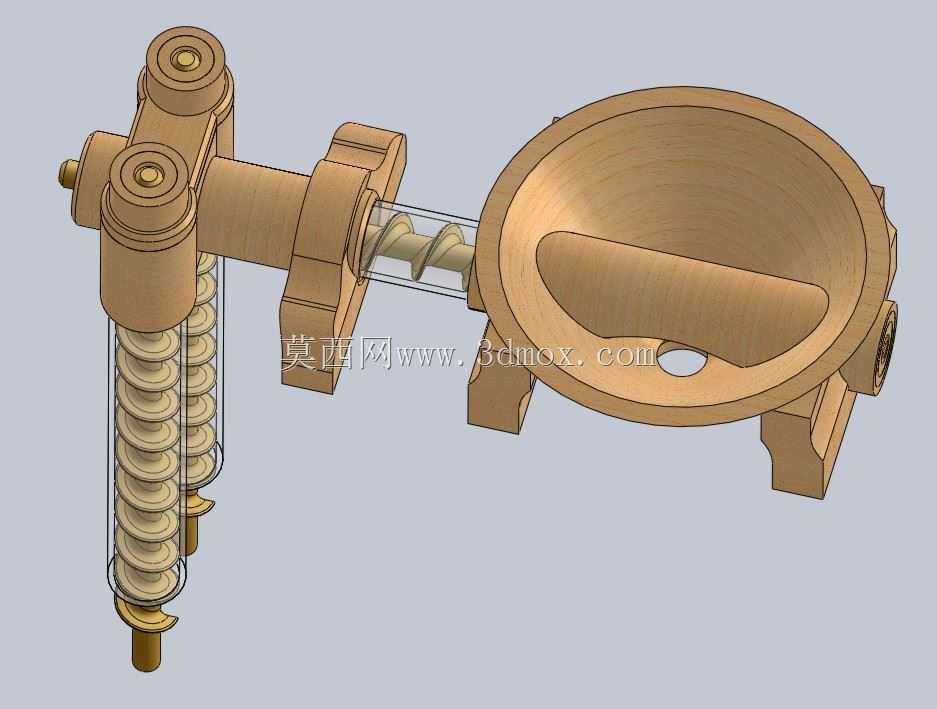

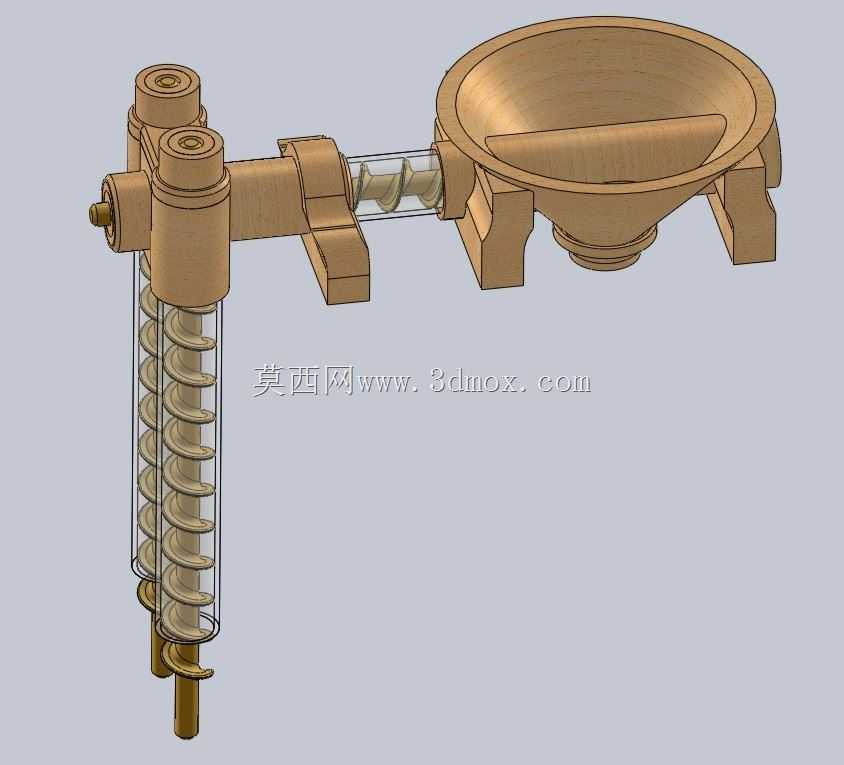

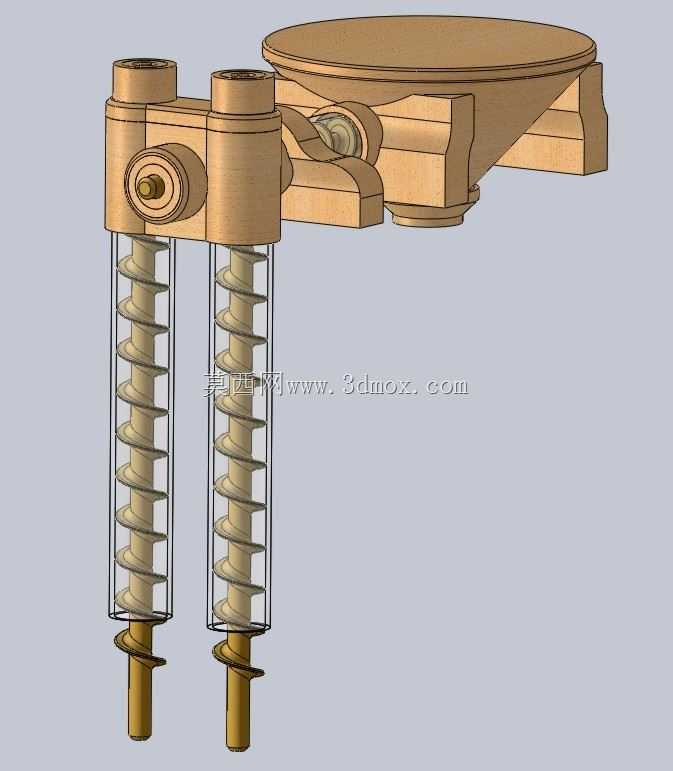

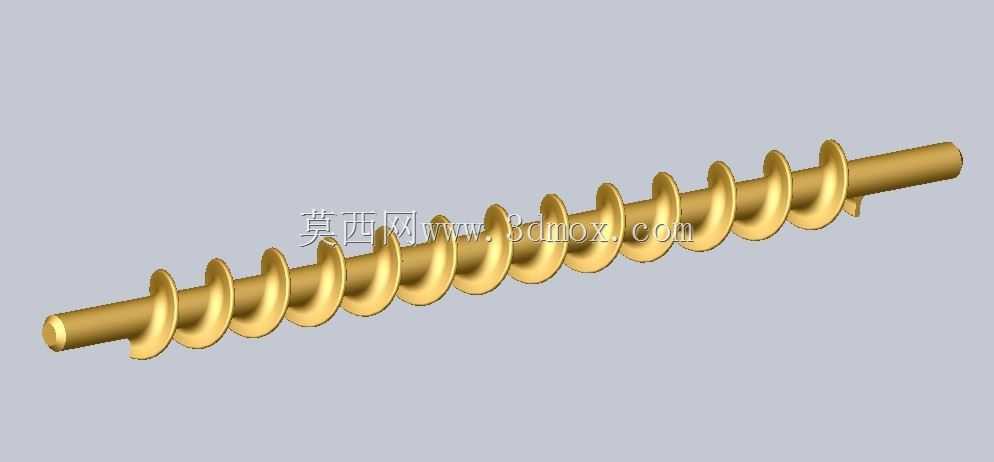

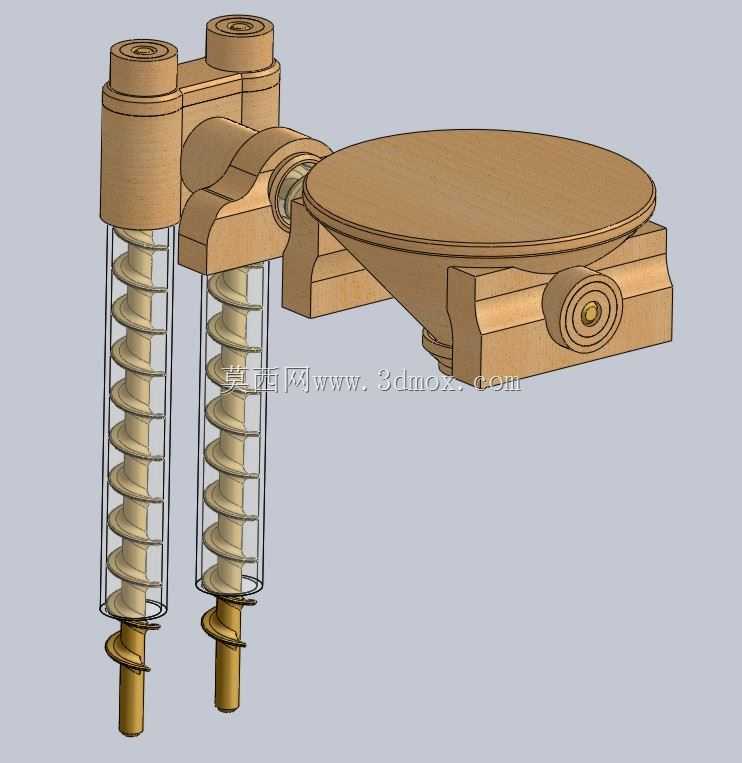

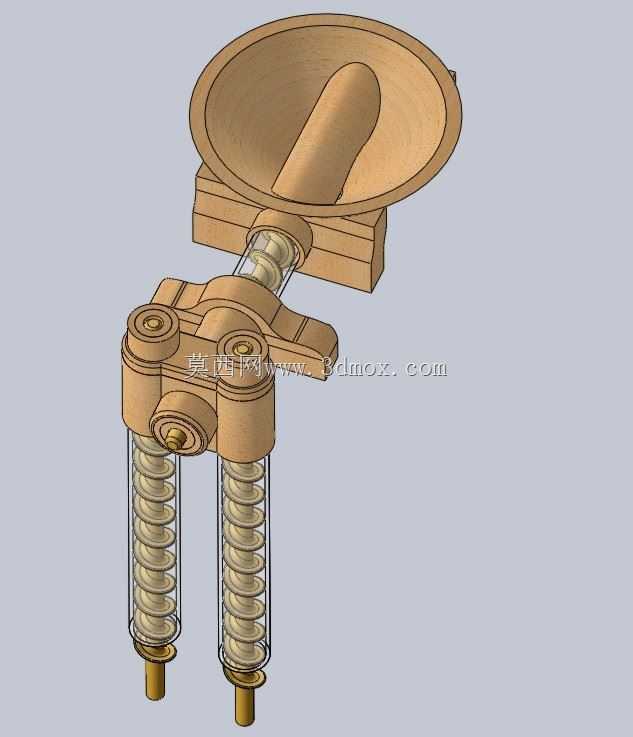

该双联螺旋输送给料装置主要面向散状颗粒、粉体物料的连续定量输送场景，常见于粮食加工、建材配料、化工粉体投料、食品原料输送等生产环节，可实现从顶部料仓引入物料后，沿垂直方向完成物料提升，再平稳转接至水平输送段，将物料精准供给至前端加工工位，解决传统单螺旋输送在大流量、稳料性要求场景下供料不足、物料易架桥的问题。装置采用双组垂直螺旋输送单元并列排布的结构，每组螺旋单元外部设置透明防护套筒，既可以直观观察内部物料的输送状态，也能避免粉体物料在输送过程中出现扬尘外溢，螺旋轴上端设置导向支撑座，内置轴承组件保证螺旋轴高速运转时的同轴度，避免长轴运转出现径向跳动，下端设置出料导向锥段，将垂直输送的物料平稳导入水平接料盘结构。水平段采用宽面平置接料盘搭配底部水平输送螺旋的结构，接料盘设置微倾导流面，可将垂直段落下的物料快速汇集至水平螺旋入口，避免物料在转接位置出现积料堵料，接料盘与垂直段的连接位置设置铰接支撑结构，可根据现场安装空间调整水平段的偏转角度，适配不同方向的工位供料需求。设计过程中重点考量了安装边界的适配性，双组垂直螺旋单元的中心距经过精准核算，既保证两组螺旋输送过程中不会出现干涉，也尽可能压缩装置整体的横向占用空间，垂直段的整体高度可根据现场料仓的出料高度进行模块化拼接调整，水平段的伸出长度可根据前端接料设备的位置进行适配，装置底部设置带定位孔的安装基座，可直接通过螺栓固定在生产车间的钢架平台或地面基础上，无需额外制作复杂的安装支架。功能层面，双螺旋并列的结构可实现单组独立运行或双组同步运行的切换，在小流量供料需求时仅启动单组螺旋即可满足供料要求，降低运行能耗，大流量需求时双组同时启动，供料能力可达到单组螺旋的1.8倍以上，螺旋叶片采用等螺距设计，可保证物料输送过程中的连续性与均匀性，避免出现物料脉动式供给的问题，弹簧式张紧结构设置在螺旋轴上端，可自动补偿螺旋轴长期运转出现的轴向窜动间隙，保证螺旋叶片与套筒内壁的间隙始终处于合理范围，减少物料卡滞的概率。
