埋刮板输送用牵引链条结构设计

这款刮板输送链条是散料密闭输送设备的核心牵引承载构件，主要适配埋刮板输送机、模锻链刮板输送设备，广泛应用在粮食仓储转运、矿山粉料输送、化工散料密闭转运、电厂粉煤灰输送、建材水泥熟料输送等场景，可在水平、倾斜甚至垂直的封闭机槽内完成粉状、颗粒状、小块状散料的连续输送作业，避免输送过程中物料洒落、粉尘外溢，满足环保密闭输送的工况要求。

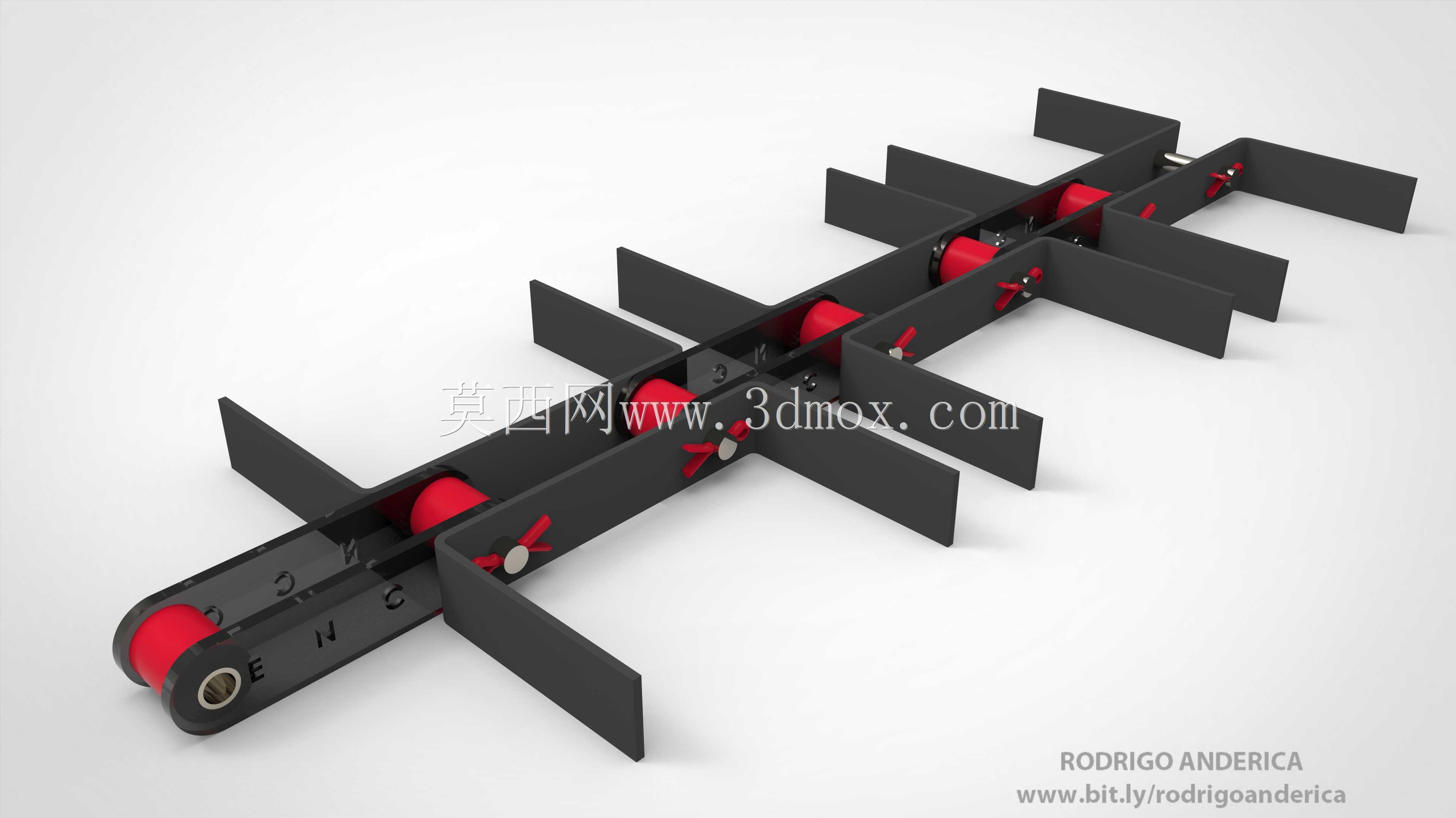

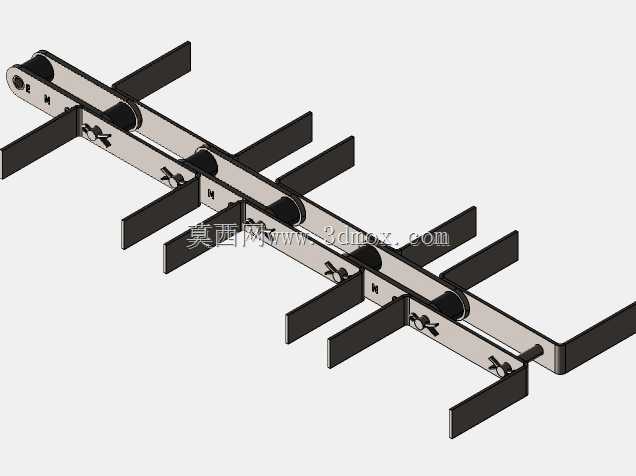

该链条采用外链板与刮板一体化的结构设计，每间隔固定节距在链条外侧垂直焊接刚性刮板，刮板与机槽内壁保留均匀的微小间隙，运行时刮板随链条同步移动，直接推动机槽内的散料向前运动，可适配高磨蚀性、高堆积密度的散料输送工况。链条的滚子采用内嵌耐磨衬套的结构，与机槽内的导轨接触时为滚动摩擦，大幅降低运行过程中的摩擦阻力，减少链条与导轨的磨耗，延长整体构件的使用寿命。链节之间采用精密配合的销轴连接，销轴两端做防松脱锁止处理，避免长期交变载荷下销轴窜出导致链条断链故障，链板采用高强度合金钢板冲压成型，经过调质热处理提升整体抗拉伸、抗疲劳性能，可承受长距离输送时的大牵引力负载。

设计过程中充分考虑了安装适配性与运行边界，链条单节距匹配常规刮板输送机的链轮齿形参数，可直接替换同规格的标准输送链条，无需对设备的链轮、机槽、张紧装置做额外改造；刮板的外伸尺寸适配常用宽度的输送槽体，刮板边缘做倒角处理，避免运行过程中刮板剐蹭机槽内壁造成卡滞；链条整体的转弯半径适配常规输送机的头尾轮直径，可在头尾轮处顺畅啮合转向，不会出现卡齿、跳齿问题。张紧行程预留了足够的链条伸长余量，可抵消长期运行后链条磨损产生的节距伸长，无需频繁拆换链节。整体结构兼顾了牵引强度与耐磨性能，运行时传动平稳、噪声低，可在多尘、有一定磨蚀性的恶劣工况下长期稳定运行，有效降低散料输送设备的运维频次与更换成本。
