摇杆驱动往复式半木切割锯切机构

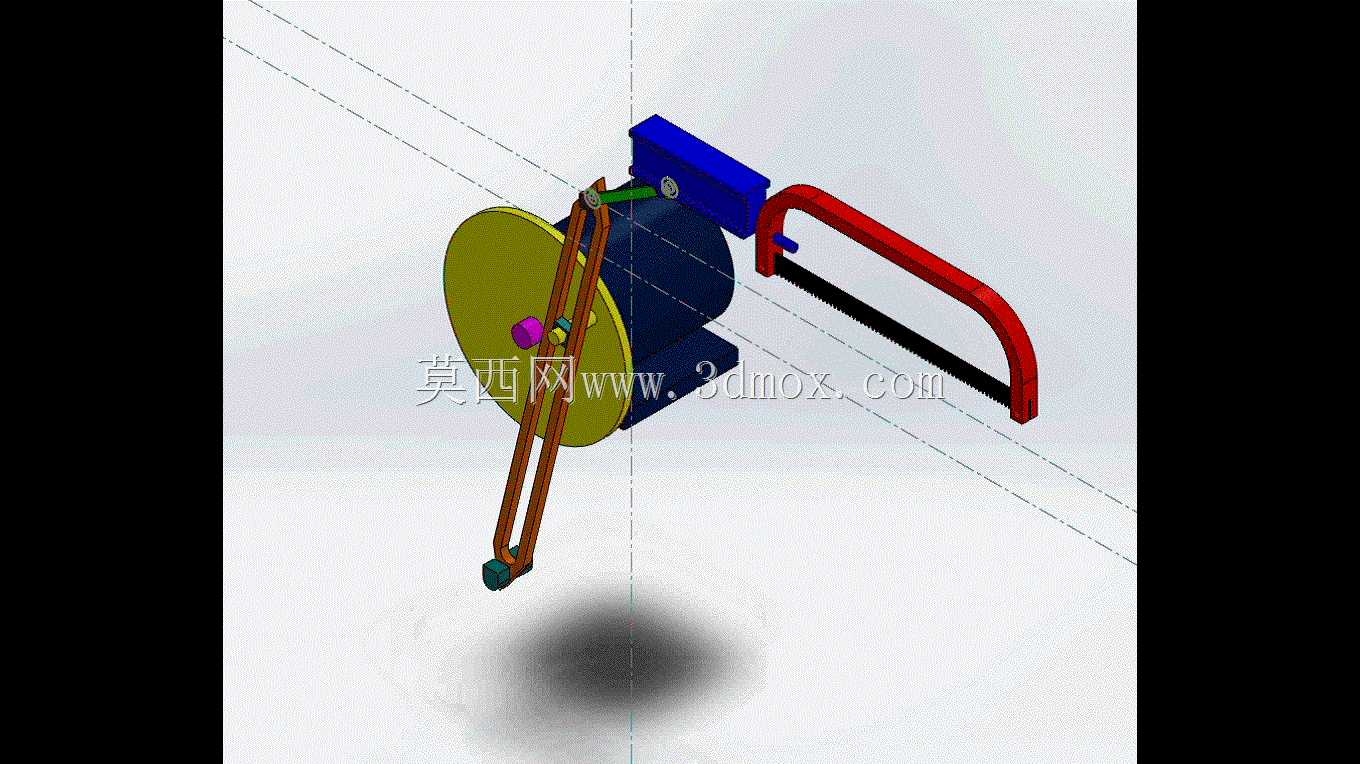

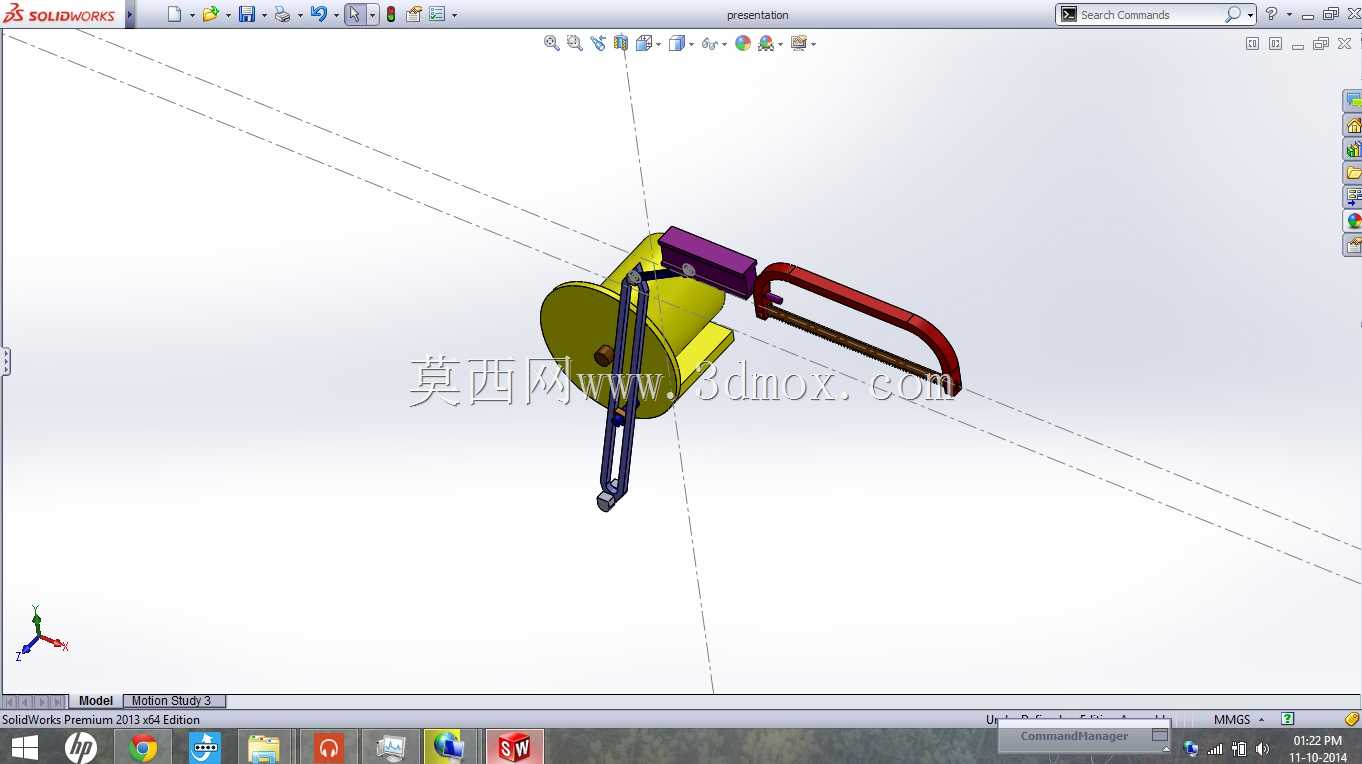

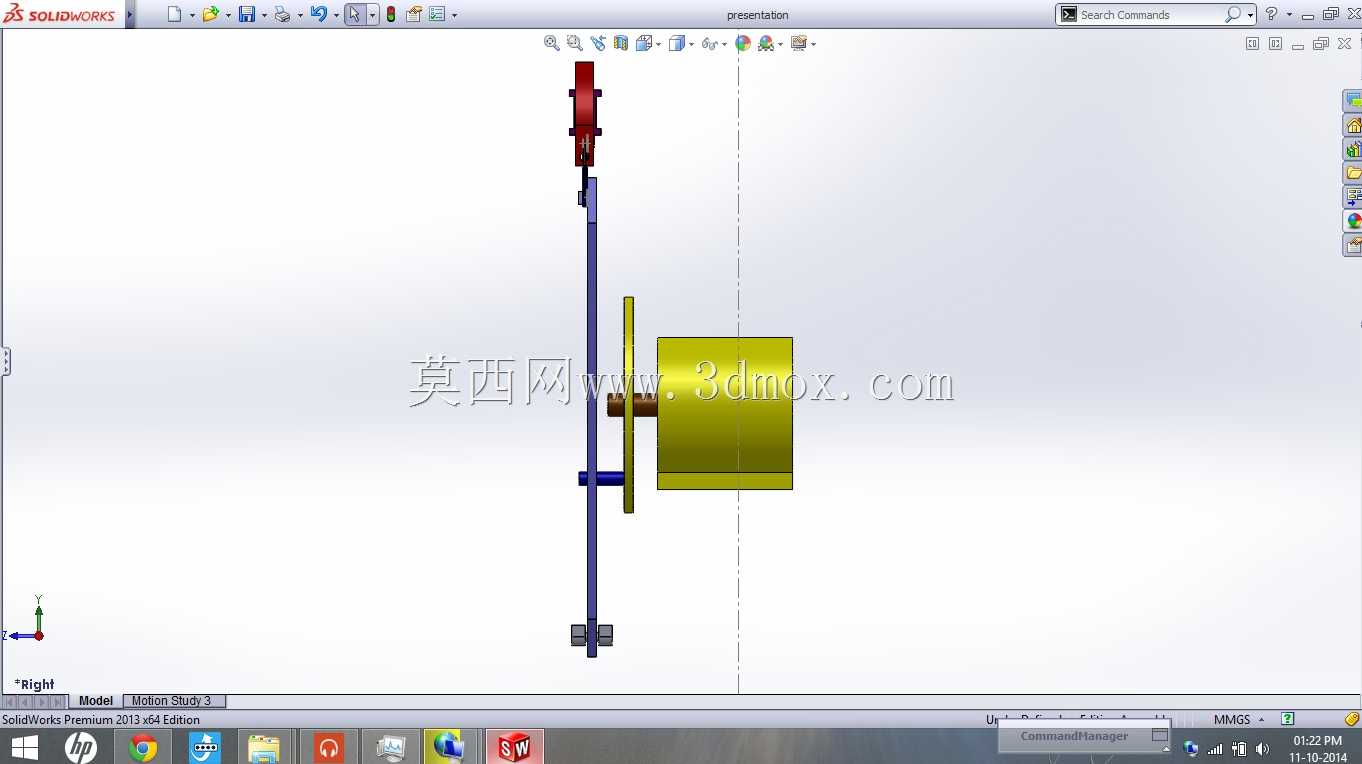

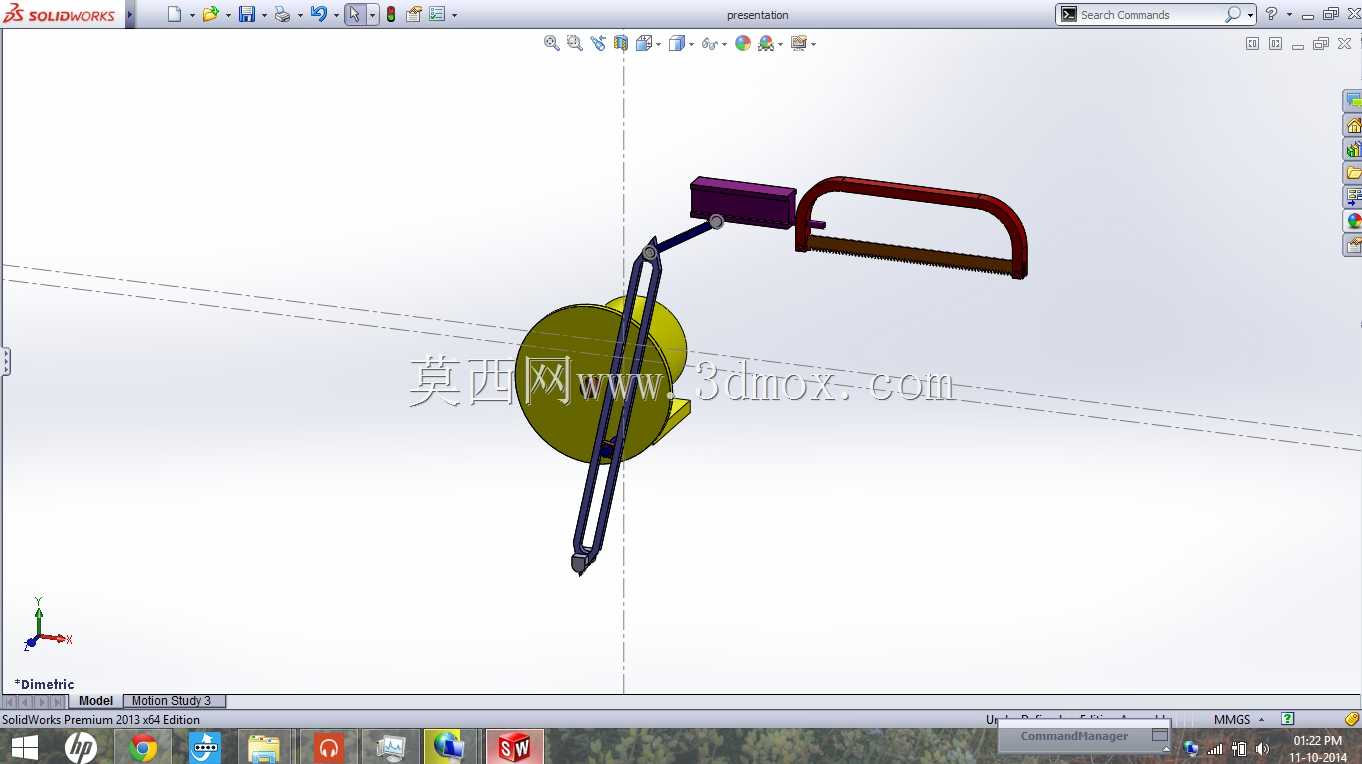

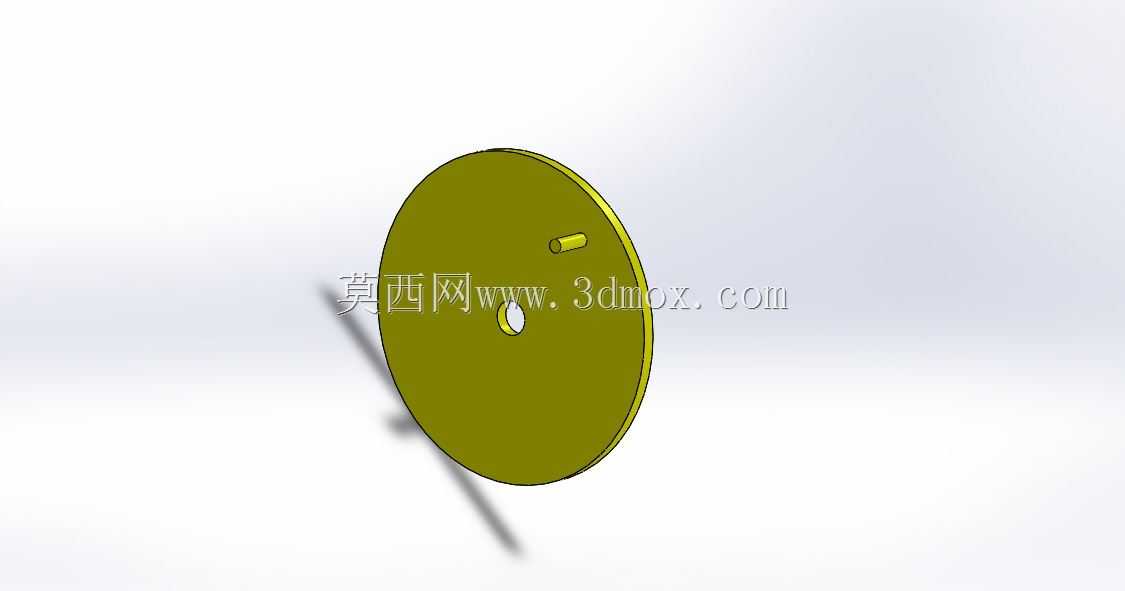

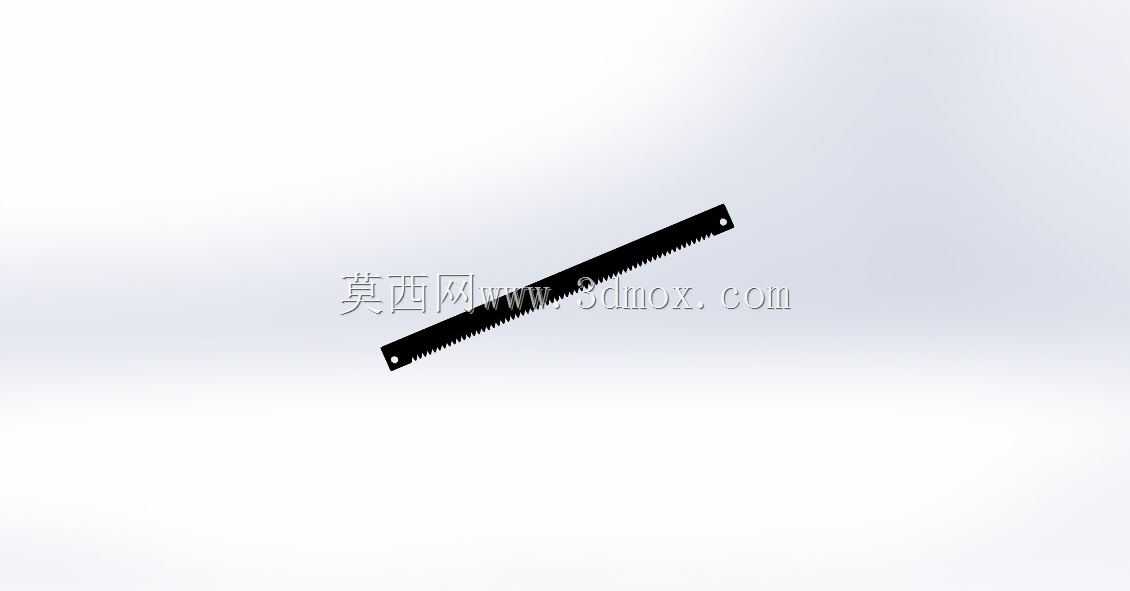

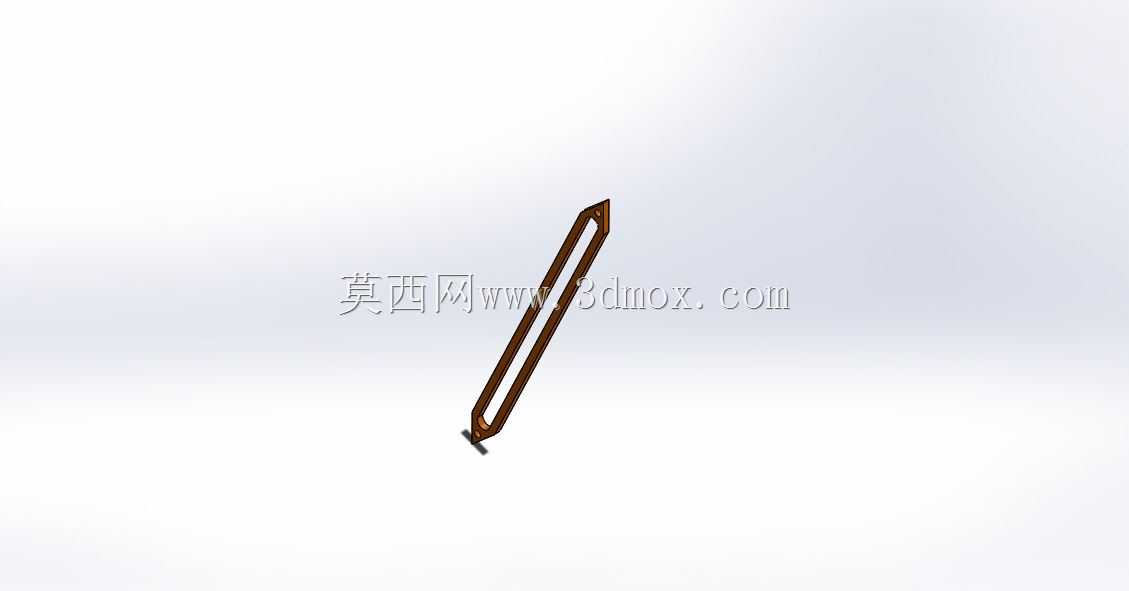

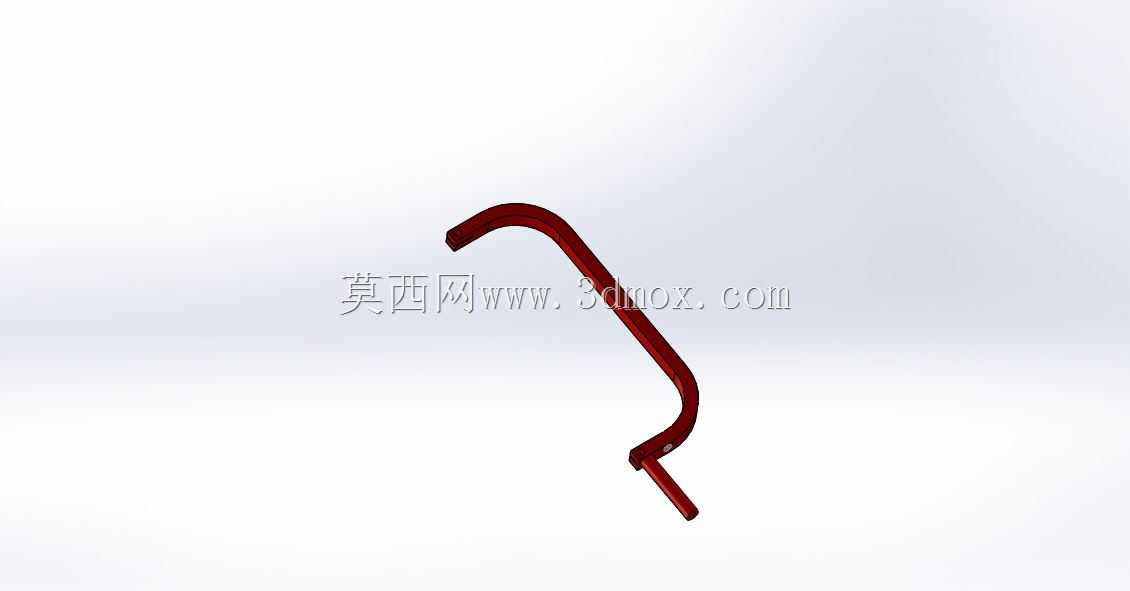

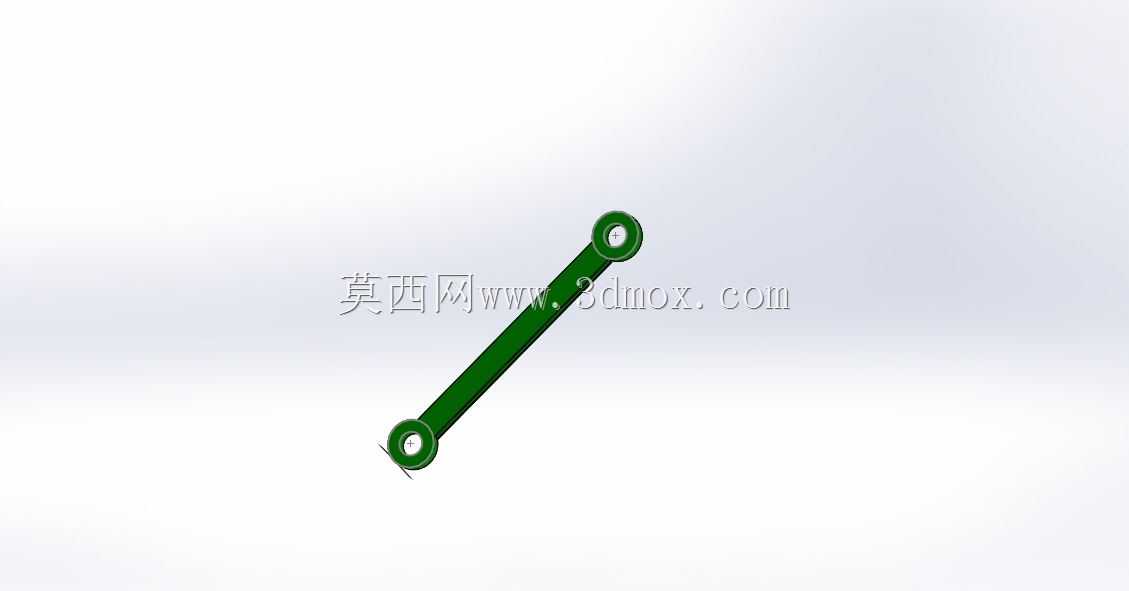

该机构为面向细木加工、半材下料场景设计的往复式锯切执行单元，主要适配小型木工加工作坊、家具生产备料工序的短料定长切割需求，可直接安装于固定式木工工作台面，对接人工上料的半自动下料工位，替代传统手锯作业降低操作人员劳动强度，也可作为模块化功能单元集成到小型专用木材切割设备中，完成小规格硬木、软木半成材的截断、开料作业。整套机构采用偏心轮搭配长摇杆的传动逻辑，核心设计围绕大行程角的特性展开，将驱动端的连续圆周运动转化为锯弓端的直线往复锯切动作，其中摇杆机构配置了240°的前行程角，相比传统曲柄滑块锯切机构，有效切削行程占比大幅提升，空回行程占比压缩，单次驱动循环内的有效锯切时长更长，配合快速回程的运动特性，单位时间内的锯切进给效率明显优于同功率规格的常规往复锯结构，同时空回程阶段锯条与木材的接触摩擦时长更短，可有效降低锯条不必要的磨损，延长锯条使用寿命。结构布局上，驱动轮采用大直径圆盘设计，既作为偏心传动的安装基座，也自带飞轮储能效应，可平衡锯切过程中的切削阻力波动，让驱动电机的负载输出更平稳，避免硬木切削时的卡滞、闷车问题；锯弓采用弧形框架结构，为锯条提供足够的张紧支撑，同时预留充足的锯切避让空间，可适配最大厚度80mm以内的半木材切割需求，整体安装边界紧凑，横向占用空间不超过400mm，纵向安装深度控制在300mm范围内，无需复杂的基座改造即可完成现场安装固定。传动连杆采用双杆并列的结构设计，提升传动过程中的结构刚性，避免高速往复运动时的机构抖动，保证锯条运行轨迹的直线度，减少锯切面的倾斜、毛刺问题，提升切割断面的平整度；驱动端、传动铰接点均预留了润滑维护结构，可在日常保养时快速加注润滑脂，降低铰接位置的磨损量，延长机构整体的无故障运行周期。整套机构的运动逻辑经过运动学仿真验证，往复行程的速度曲线在切削段保持匀速进给特性，回程段则快速复位，既保证切削过程中锯条受力均匀，也避免回程速度过快带来的机构冲击，适配常规民用木工锯条的安装尺寸，用户可根据切割木材的硬度更换不同齿距的锯条，无需对机构本身做结构调整，设备使用的灵活度较高。
