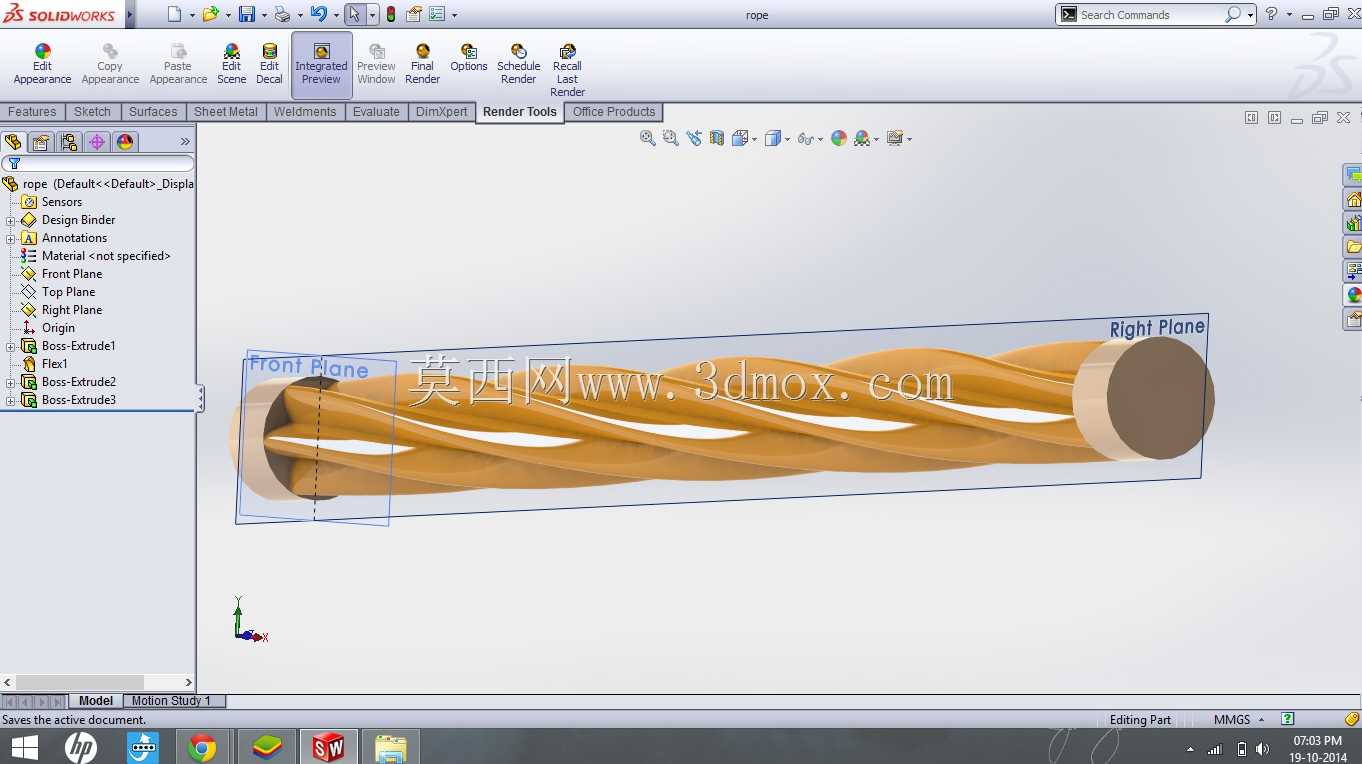

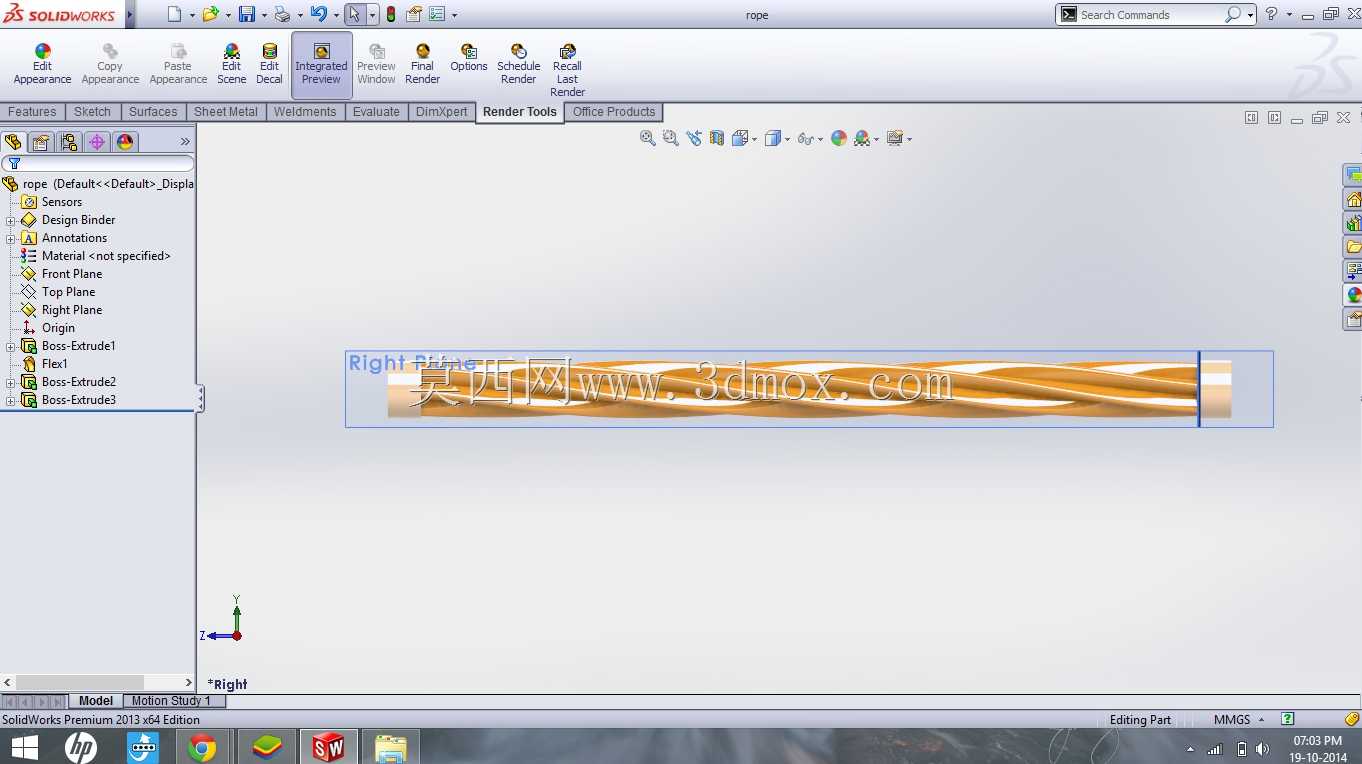

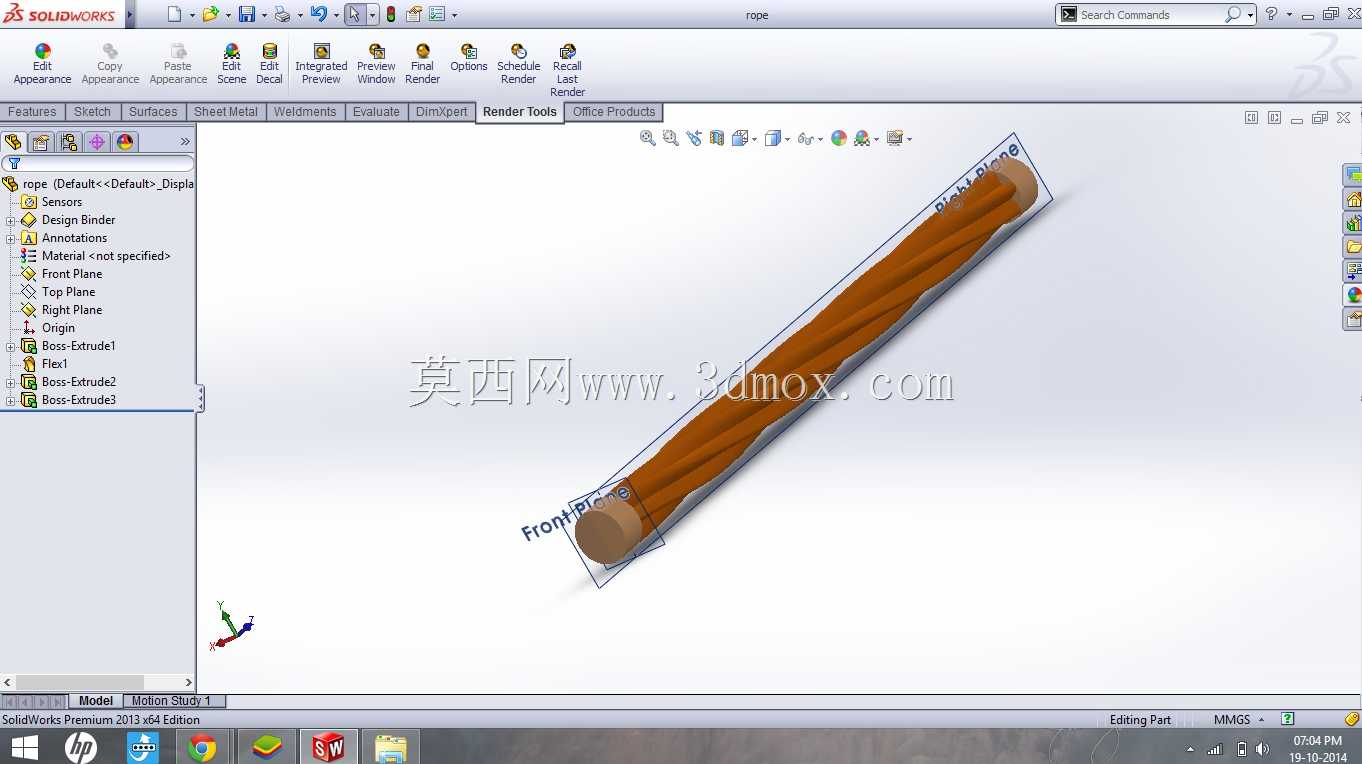

SolidWorks扭绞式绳索结构三维建模作品

这类扭绞结构绳索在工业场景中覆盖范围极广，从起重设备的吊重索具、船舶系泊的固定绳缆，到自动化生产线的柔性牵引构件、户外工程的防风拉索，都能见到同结构构件的身影，其核心作用是通过多股线材捻合的结构形式，兼顾轴向抗拉强度与一定的弯曲柔顺性，避免单根线材受弯易断、受拉易变形的缺陷。建模过程中需要先明确绳索的实际使用边界：常规同直径规格的捻制绳索，有效承重段的捻距通常取绳径的6-8倍，过短的捻距会导致绳索刚性过大无法顺畅绕过导向滑轮，过长的捻距则会让多股线材之间的抱合力不足，受拉时容易出现散股、断丝的问题，建模时需要先确定单股线材的截面直径、捻合角度、整体有效长度这几个核心参数，再通过沿螺旋路径扫掠的方式生成单股结构，之后按照圆周均布的方式阵列其余股线，最终形成完整的扭绞绳体。从功能特性来看，这类扭绞绳索的外形不存在尖锐棱角，整体为圆柱状扭绞形态，安装时需要配合对应的绳夹、卸扣、套环等配件使用，绳体两端的固定段需要预留足够的压接或绑扎长度，避免受拉时从固定端滑脱；在设备布局中，绳索的走线路径需要避开高温热源、尖锐切削刃口等易损伤绳体的区域，弯曲段的导向轮直径需要大于绳径的20倍，防止绳体反复弯折出现疲劳断丝。建模时还要注意还原多股线材捻合后表面的螺旋凹凸形态，这一结构特征直接关系到绳索与滑轮槽、卷筒绳槽的匹配度，如果建模时忽略捻合形成的表面轮廓，后续做装配干涉检查时就会出现绳体与槽壁配合间隙计算错误的问题，导致实际装配时绳体磨损过快。不同于刚性传动构件，绳索的柔性特征决定了建模时不需要做过度的刚性约束模拟，重点是还原其捻制结构的几何精度，确保后续做工程出图、装配校验时，能够准确匹配对应的配套零件尺寸，比如绳端固定套的内径需要和绳索的实际外径匹配，导向槽的弧度需要贴合绳体表面的螺旋轮廓，这些细节都需要在建模阶段通过准确的路径扫掠、阵列参数来保证，避免后续生产加工时出现配件不匹配、安装干涉的问题。
