轴向进水径向供液离心泵结构设计

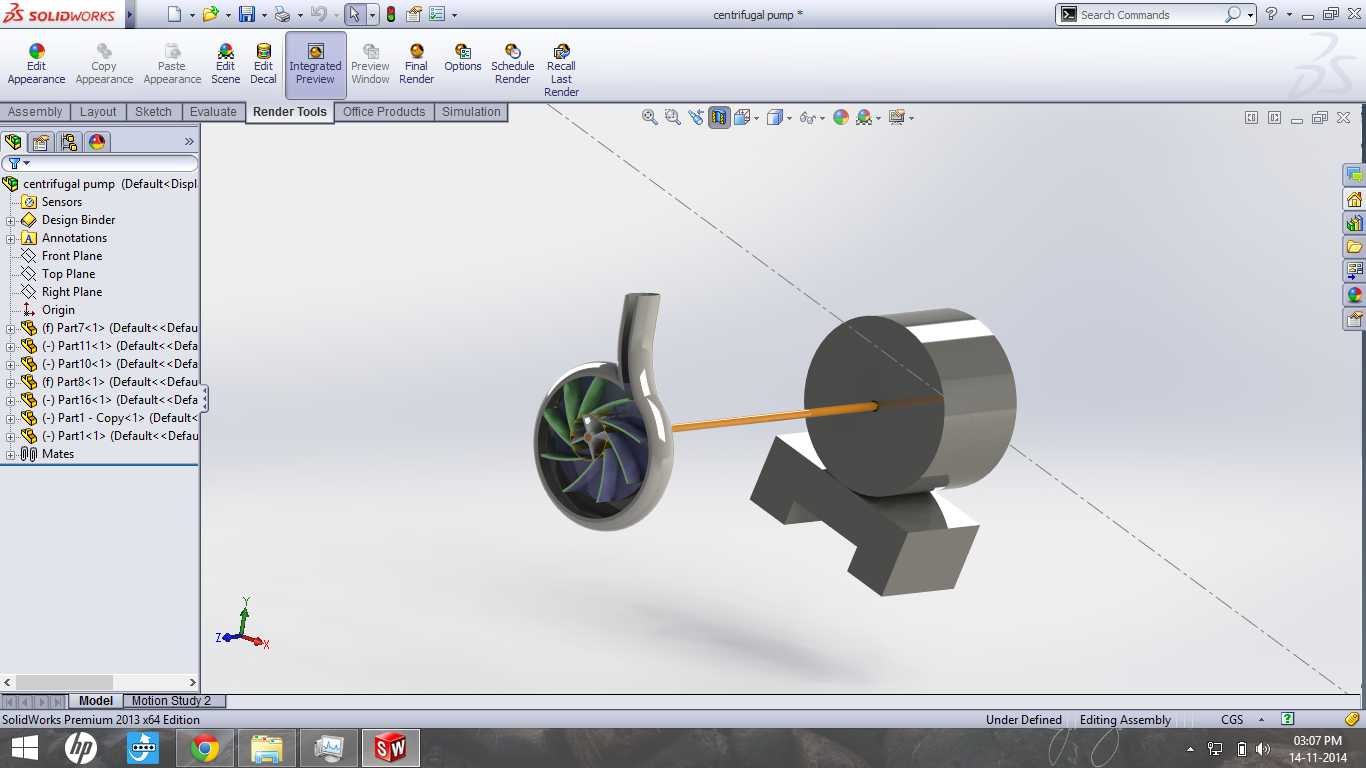

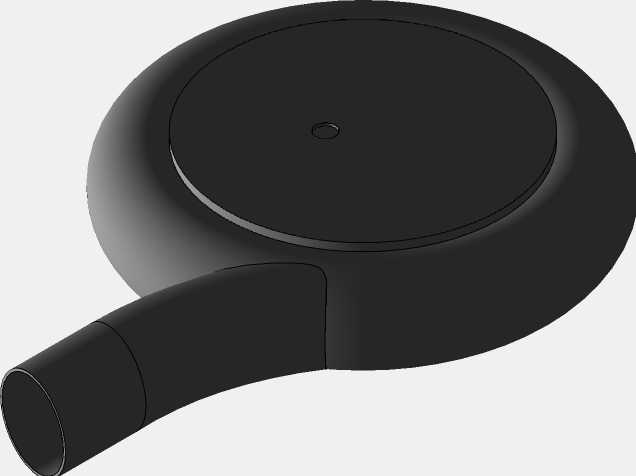

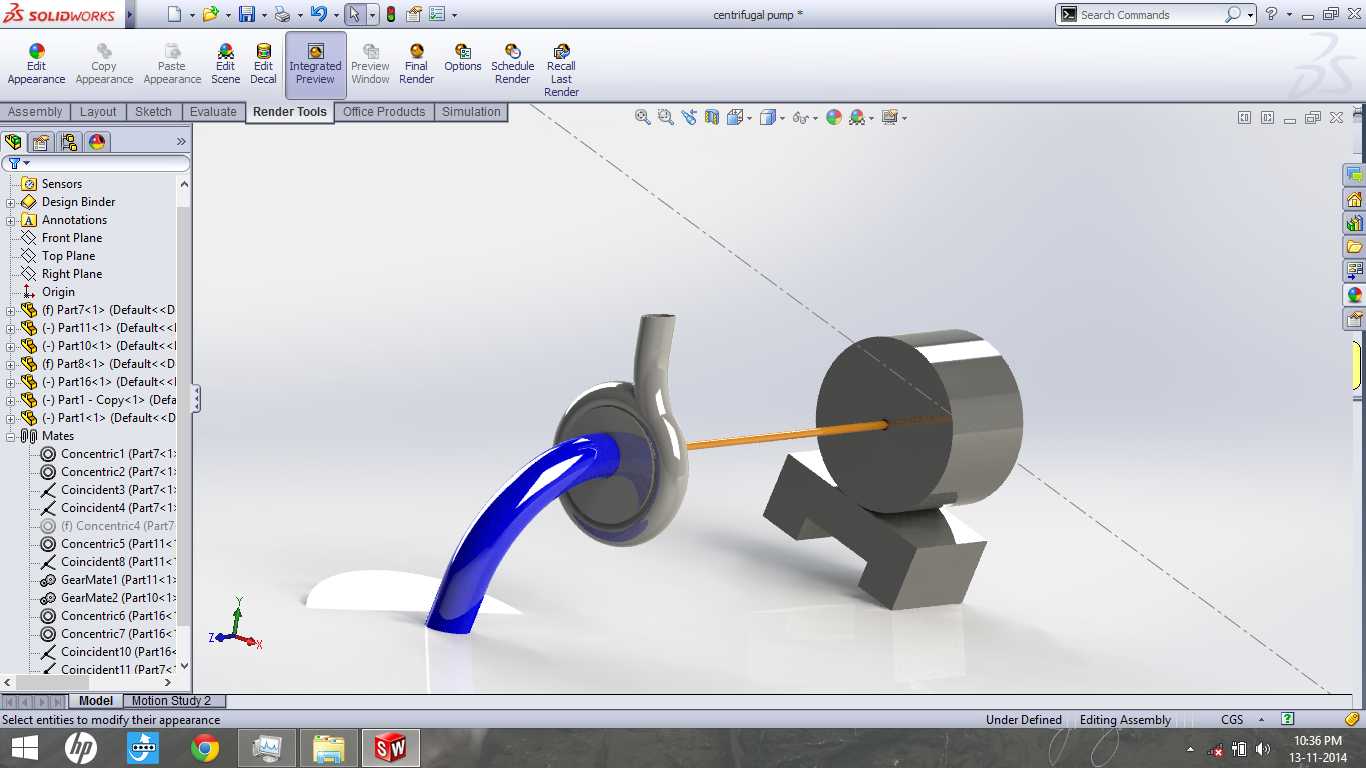

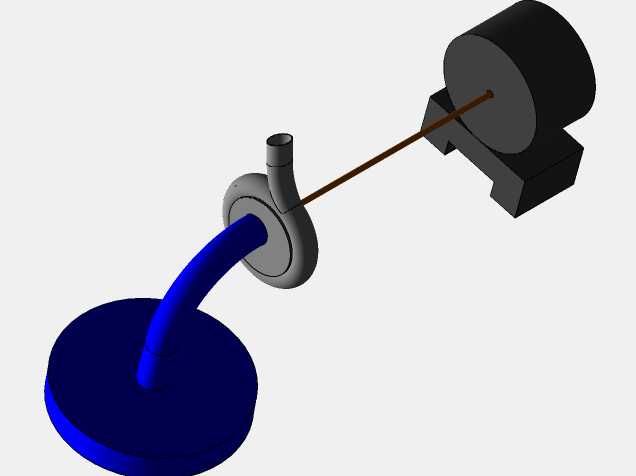

在化工流程、市政供水、暖通循环、农业排灌等诸多工业场景中，离心泵是应用覆盖度最高的流体输送核心设备，这款采用轴向进水、径向供液结构的离心泵，在常规单级离心泵的结构基础上做了针对性的水力布局优化，适配中小流量、中低扬程的常规流体输送工况。从结构设计逻辑来看，轴向进水的结构可以最大程度降低进水段的流道紊流损失，进水方向与泵轴轴线保持同轴，流体进入叶轮前无需做大幅度流向折转，能有效降低叶轮进口处的汽蚀风险，提升泵组在入口压力偏低工况下的运行稳定性；径向供液的压水室结构匹配叶轮的出流方向，流体经叶轮做功获得动能后，沿径向进入蜗壳流道完成动能到压能的转换，流道型线采用等速度矩设计，减少流道内的漩涡与水力冲击，降低泵组运行的振动与噪声水平。核心转动部件叶轮采用闭式叶轮结构，叶片型线匹配设计工况下的流体出口角，兼顾水力效率与无过载特性，叶轮与泵轴采用键连接传递扭矩，轴端设置密封安装位，可根据输送介质特性选配机械密封或填料密封结构，满足清水、轻度腐蚀性介质、含少量固体颗粒介质等不同输送需求。泵体与泵盖的结合面采用止口定位加密封垫的密封结构，保证高压腔的密封可靠性，连接螺栓的排布均匀对称，避免装配后出现结合面应力不均导致的渗漏问题。安装边界方面，泵组的底座安装孔位采用标准中心距设计，可适配常规Y系列异步电机的安装尺寸，进出口法兰采用标准公称压力与通径设计，可直接与同规格的工业管路对接，无需额外制作过渡连接件；泵轴的悬臂长度经过严格校核，控制在合理范围内，保证轴系的刚性，避免运行过程中出现轴挠曲过大导致的密封磨损、叶轮碰壳等故障。在实际选型应用中，这类结构的离心泵可用于建筑供水系统的增压输送、工业循环水系统的介质循环、小型水处理系统的流体输送等场景，结构简单易维护，常规检修仅需拆解泵盖即可完成叶轮、密封件的更换，无需拆卸进出口管路与电机，大幅降低现场运维的工作量。建模过程中对各部件的配合间隙做了还原，包括叶轮口环与泵体口环的径向间隙、密封处的轴套配合公差、轴承位的轴颈尺寸公差等，可直接用于结构教学、装配干涉校验、改型设计的基础参考模型，也可作为流体仿真分析的几何基础，辅助完成泵组的水力性能验证与优化。
