链传动斗式垂直输送提升结构

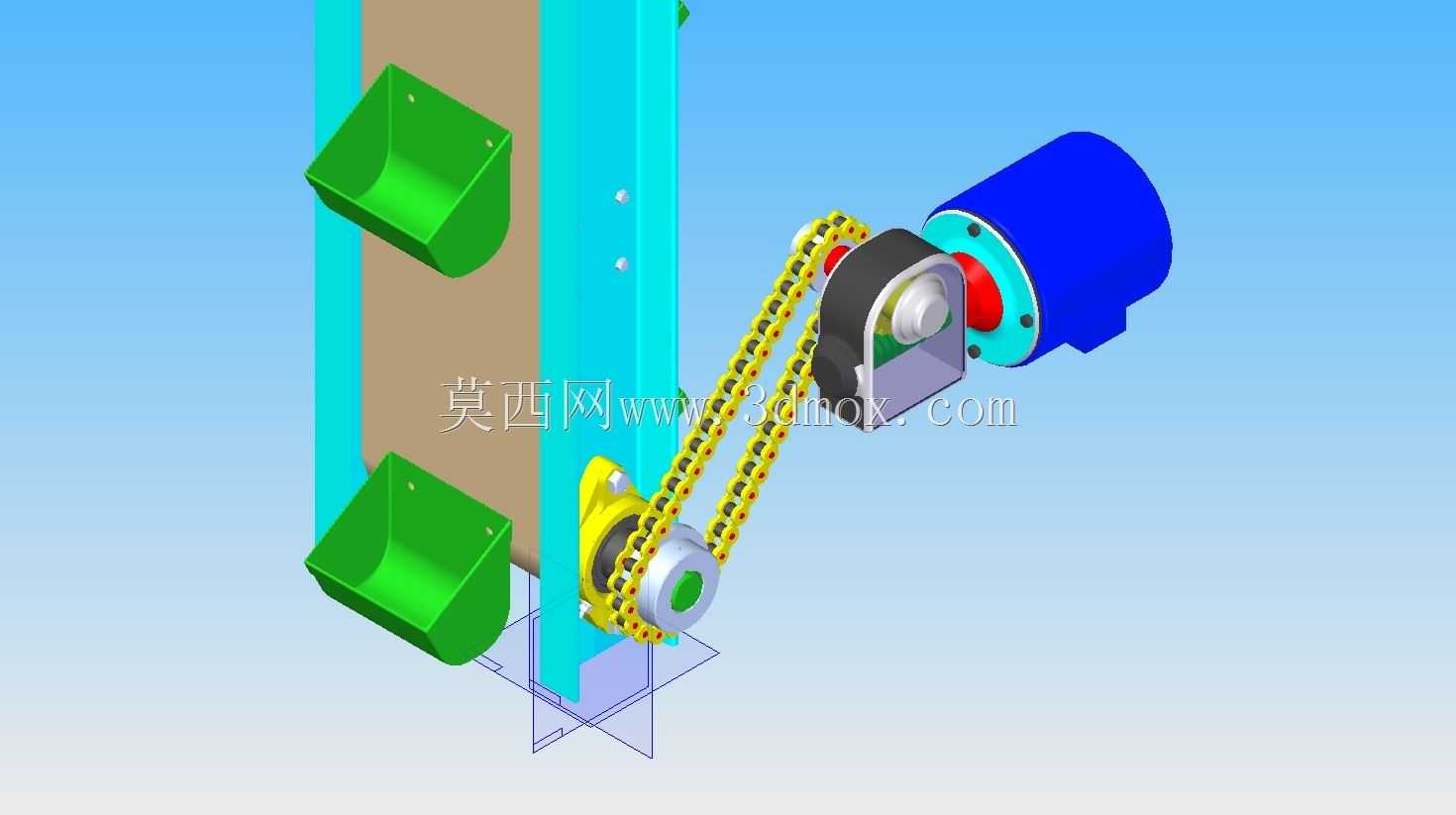

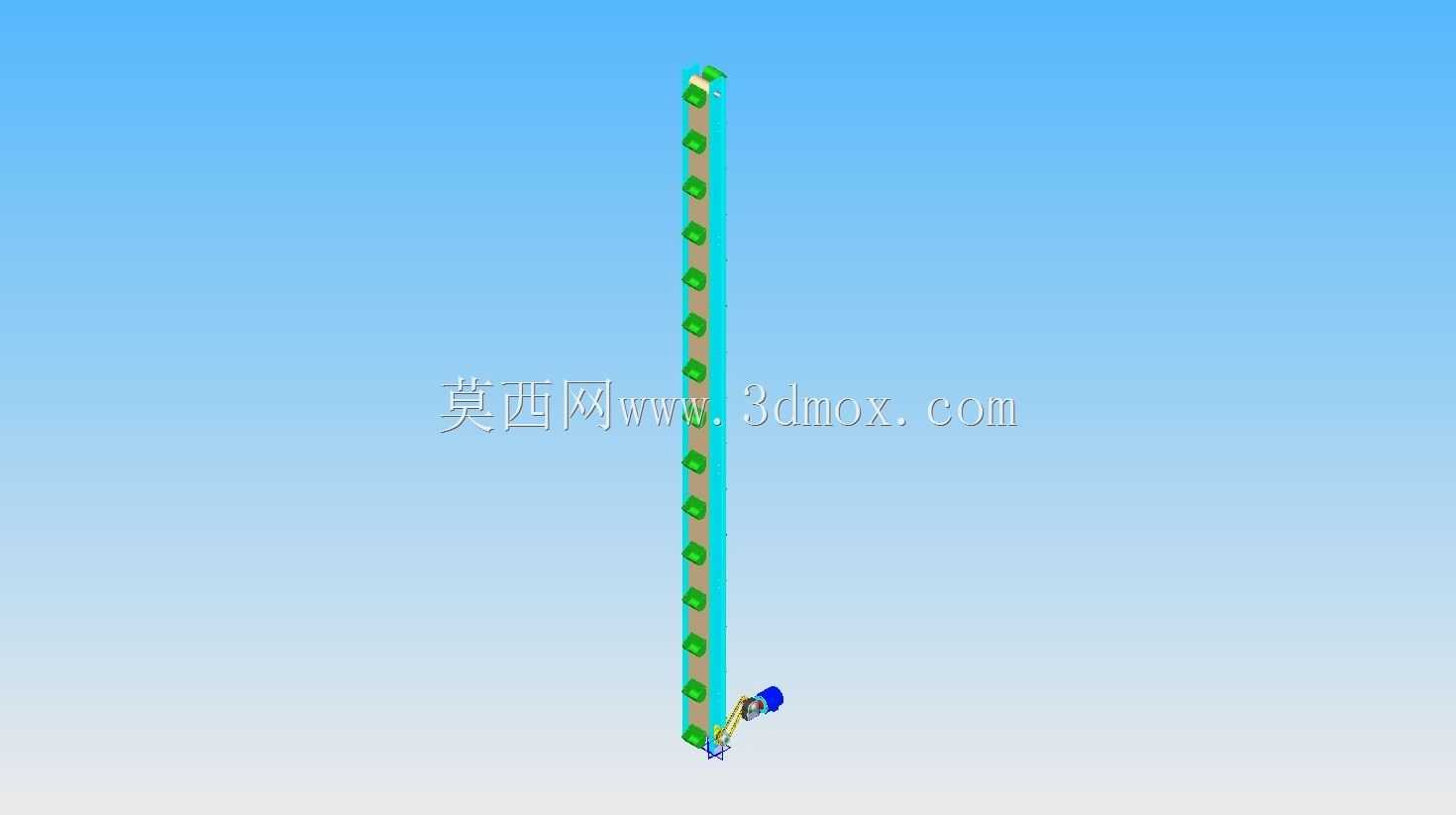

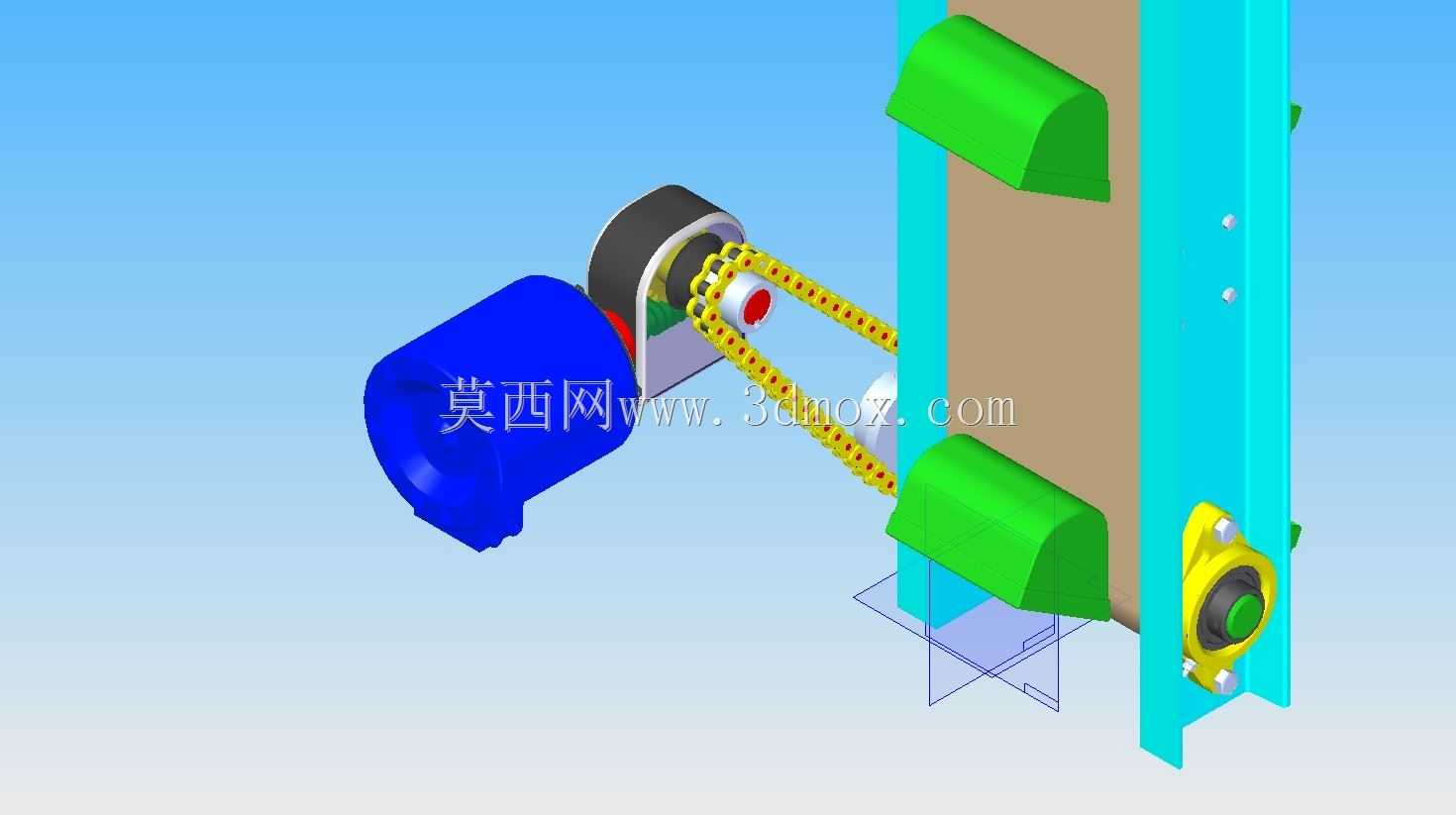

该结构为垂直方向散料输送的核心执行单元，主要应用于生产加工场景中粉状、颗粒状、小块状物料的连续垂直提升作业，常见于粮食加工、建材生产、化工原料转运、矿山散料输送等工况，可在有限占地空间内完成不同高度工位间的物料传递，适配从原料入库、生产工序流转到成品料仓进料的多段输送需求，相比倾斜皮带输送结构，垂直布置的形式能大幅节省车间横向占地空间，适配层高受限、布局紧凑的生产场地。整套结构以双侧滚子链作为牵引承载构件，沿竖直布置的导向轨道做闭环回转运动，等距安装在链条上的深斗式料斗随链条移动，在下部进料区段完成物料舀取，随链条上行至顶部换向区段时，料斗随链条转向完成翻转卸料，物料可直接汇入上部出料溜槽进入下一工序，整个输送过程连续平稳，可根据输送产能需求调整链条运行速度与料斗安装间距，适配不同堆积密度、不同粒度的散料输送，避免输送过程中物料撒漏与粉尘外溢。设计过程中首先根据目标输送高度、单位时间输送产能与物料特性确定料斗容积与安装间距，料斗采用深腔圆弧过渡结构，既保证舀料时的填充率，也能避免粘性物料在斗壁残留，同时对料斗边缘做加厚处理，降低舀取硬质小块物料时的磕碰磨损；驱动端采用直连减速动力单元配合链轮传动，通过链传动的大传动比特性保证低速大扭矩输出，同时设置张紧调节结构，可在链条长期运行出现磨损伸长时调整张紧度，避免跳齿、脱链故障；导向轨道采用耐磨型材制作，对链条运行路径做全行程约束，避免高速运行时链条晃动导致料斗剐蹭外壳，整套结构的安装边界可根据现场输送高度调整导轨段长度，进料口与出料口的朝向、连接尺寸可适配上下游设备的接口位置，安装时仅需保证导轨段的竖直度与驱动轴、从动轴的水平平行度，即可保证长期稳定运行，日常维护仅需定期检查链条磨损情况、加注润滑脂、检查料斗固定螺栓松紧度，运维难度较低。
