垂直输送用斗式提升机结构设计方案

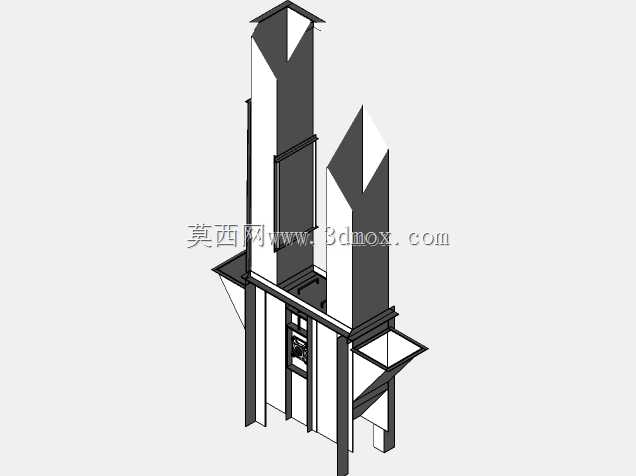

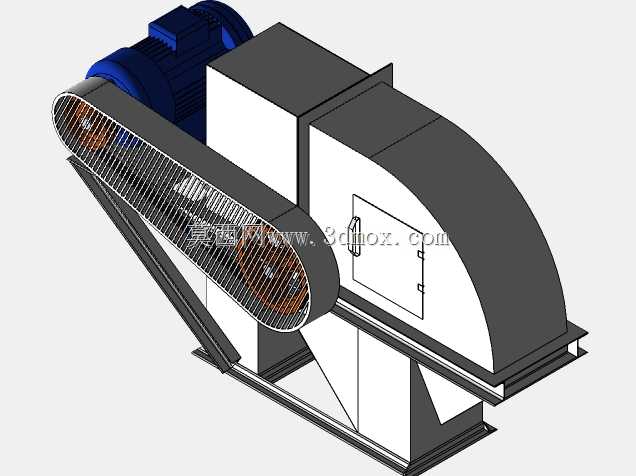

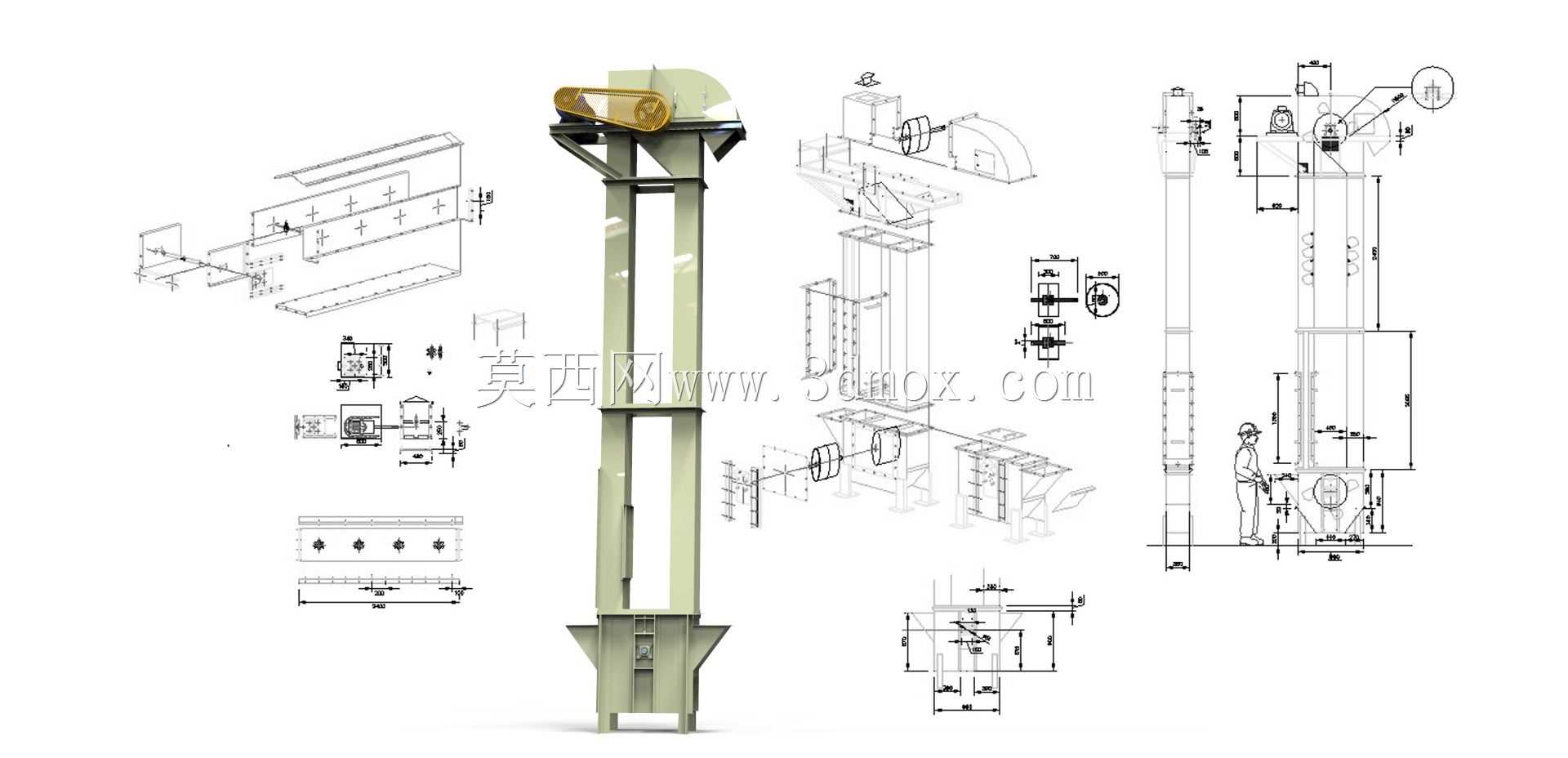

斗式提升机是散状物料垂直输送场景中的核心设备，广泛应用于粮食仓储、建材加工、矿山选矿、化工原料转运等生产环节，主要承担粉状、颗粒状、小块状物料从低位到高位的连续提升作业，可适配不同生产工艺的高程差输送需求，有效减少厂区水平转运的路径占用，提升物料流转的整体效率。该款斗式提升机采用分段式模块化结构设计，整体分为上下两个功能区段，上部区段承担驱动与卸料导向功能，下部区段承担张紧、进料与动力传递控制功能，两段结构通过标准化连接结构组合，既方便生产加工过程中的精度控制，也便于现场安装时的分段吊装与后期运维拆解。设备底部设置的动力喷射进料结构，可将待输送物料精准送入料斗装载区间，有效减少进料过程中的物料撒漏与回料问题，进料控制结构可适配120mm与6mm两种粒径区间的物料，无需额外分级筛选即可完成进料作业，大幅降低上游进料环节的预处理成本。设备中部的机壳采用封闭型立式框架结构，既可以避免输送过程中粉尘外溢，满足生产现场的环保要求，也能为内部牵引构件与料斗提供稳定的运行导向，减少运行过程中的结构晃动。设备顶部设置驱动滚筒与卸料导向结构，配合料斗的运行轨迹完成重力式或离心式卸料，可根据物料的特性调整运行速度与卸料角度，适配不同流动性物料的卸料需求，减少卸料残留。设备整体安装边界尺寸为350mm×250mm×2400mm，属于中小型垂直输送设备，可适配厂房层高有限、安装空间局促的生产场景，无需对现有厂房结构做大规模改造即可完成布设。机身上设置的检修仓门采用快开式结构，运维人员可快速打开仓门完成内部料斗检查、牵引件张紧度调整、残留物料清理等日常维护作业，大幅缩短设备停机维护的时间。设备的料斗采用深斗型结构设计，可适配流动性较好的颗粒状、粉状物料输送，料斗与牵引构件的连接采用可拆式固定结构，当单个料斗出现磨损或损坏时，可单独拆卸更换，无需更换整组牵引构件，降低后期运维的配件成本。在设计过程中，充分考虑了设备运行的稳定性，下部区段设置的张紧结构可自动补偿牵引构件在长期运行过程中产生的伸长量，避免出现打滑、跑偏等运行故障，保障设备长期连续运行的可靠性。
