笼式垂直负载提升输送设备结构设计

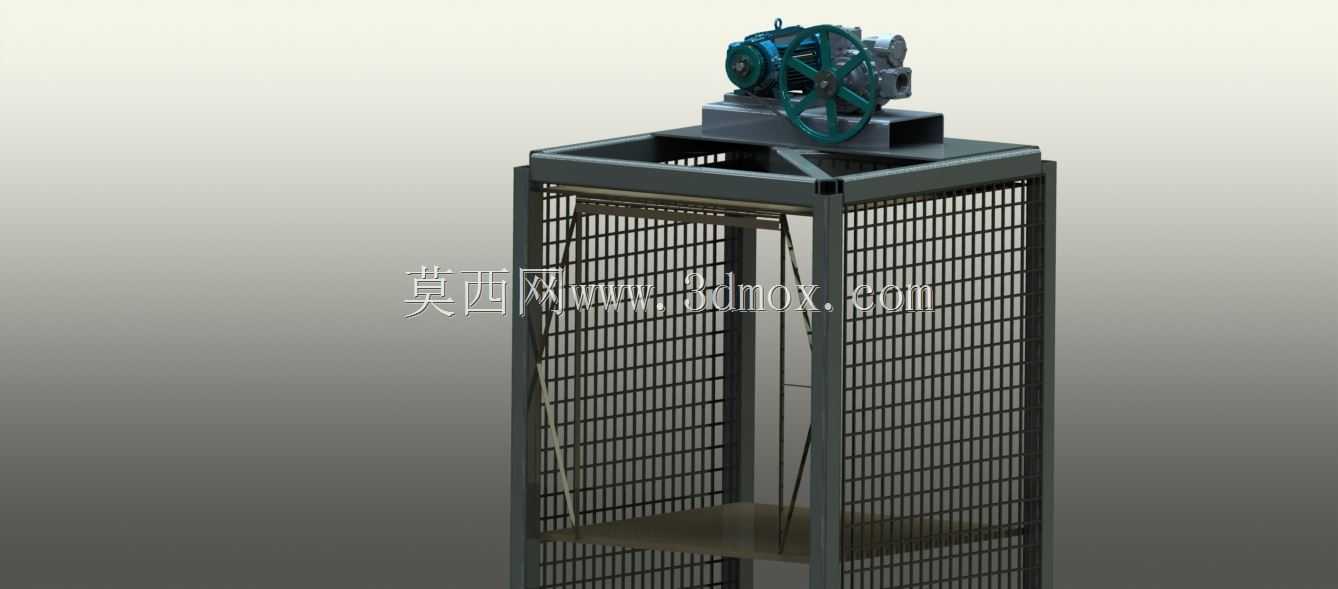

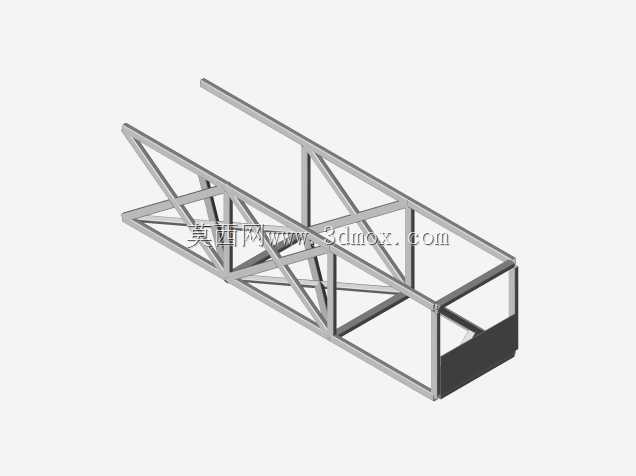

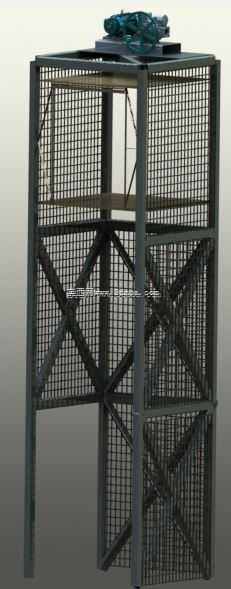

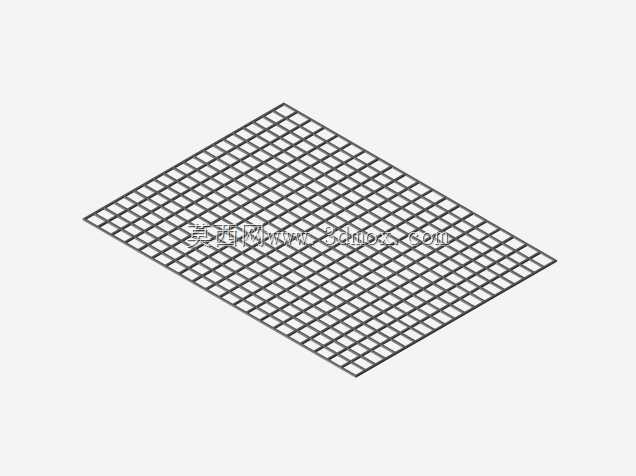

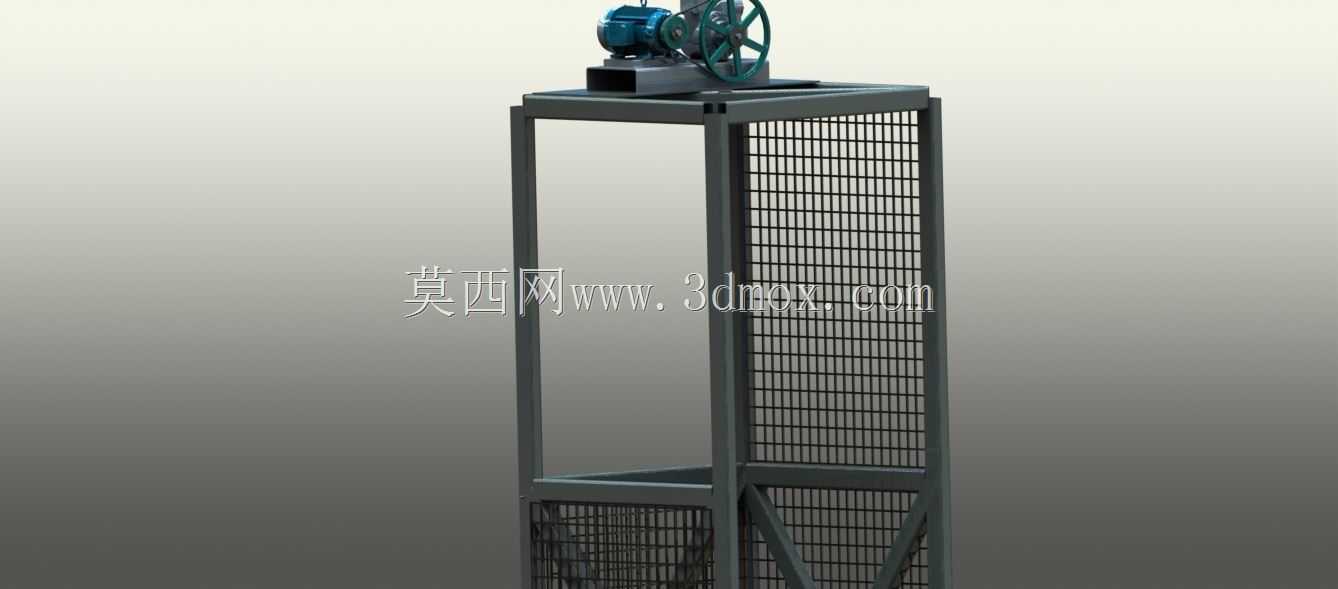

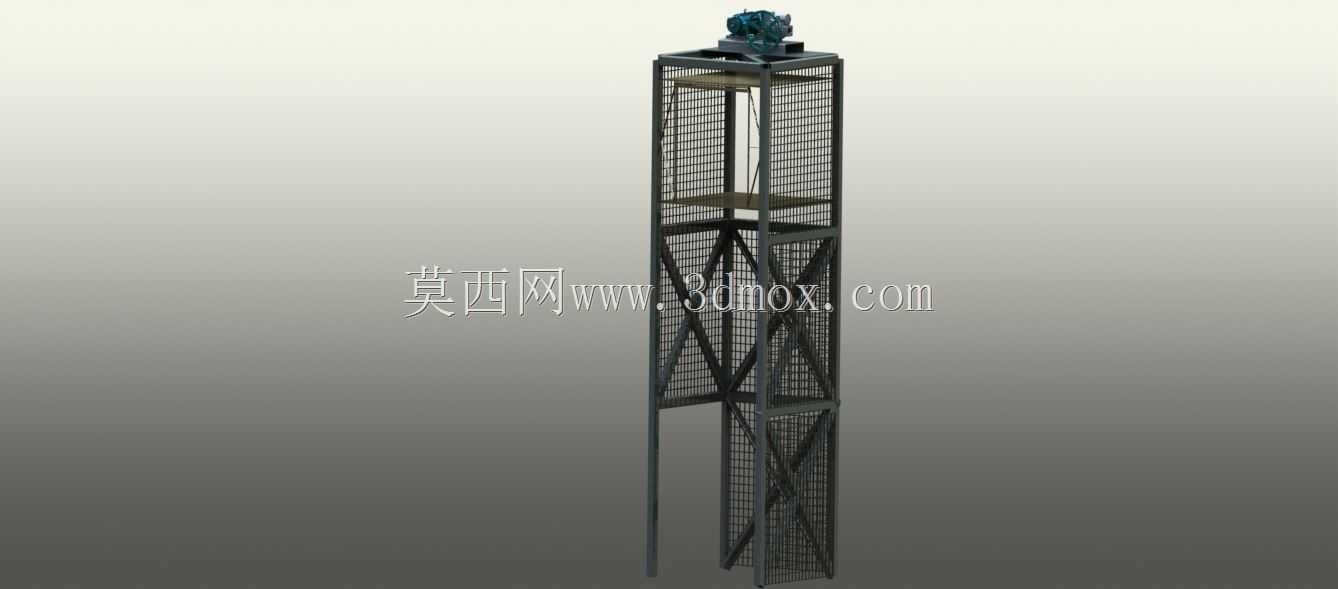

这款笼式垂直负载提升设备，主要面向多层厂房、仓储库区、小型加工车间的垂直物料转运场景，可在固定楼层间完成箱装物料、小型工装工件、成件包装货品的上下输送作业，替代传统人工爬楼搬运、简易吊具吊运的作业模式，适配狭窄井道内的垂直输送需求，尤其适合空间紧凑、无法安装大型货运电梯的中小型作业场地使用。设备整体采用方钢焊接搭建成立式笼式框架结构，四周加装网格防护围网，既可以全程围护升降载台的运行路径，避免输送过程中物料意外坠落引发安全隐患，也能大幅降低整体设备的自重，减少顶部驱动单元的负载压力，同时网格结构不会遮挡操作人员的视线，可随时观察载台的运行状态与物料放置情况。设备顶部集成驱动传动单元，配套带轮减速结构与曳引传动组件，通过高强度牵引索连接下方的水平载台，驱动单元运转时带动牵引索收放，驱动载台沿着框架内侧的垂直导向轨做平稳的上下往复运动，导向结构可限制载台的横向晃动，保证升降过程中载台始终保持水平状态，避免物料倾斜滑落。载台采用平板式承载结构，台面做防滑处理，可根据日常输送的物料尺寸调整承载边界，常规适配常规尺寸的周转箱、小型工件托盘的放置需求，载台边缘设置有限位挡边，进一步防止物料在升降过程中移位。设计过程中优先考虑设备的安装适配性，整体框架采用模块化拼接思路，可根据现场的实际提升高度需求调整框架段的拼接数量，无需定制超长整体构件，降低运输与现场安装的难度；顶部驱动单元采用集成式安装座设计，直接固定在笼式框架的顶部横梁上，不需要额外搭建顶部承重平台，仅需保证安装地面的基础平整度与承重能力即可完成设备部署，大幅压缩现场施工的周期。设备的运行行程可根据现场的楼层高度灵活设置，两端设置行程限位结构，载台运行至上下端点位置时可自动触发停止，避免冲顶或蹲底的故障发生；防护围网的网格间隙经过合理设计，既满足安全防护的距离要求，也不会因网格过密增加不必要的风阻与材料成本，整体结构兼顾运行稳定性、安装便捷性与使用安全性，可满足日常中小负载的垂直输送作业需求，适配多类工业生产、仓储物流场景的短途垂直转运使用。
