小型桌面数控CNC雕刻机结构设计

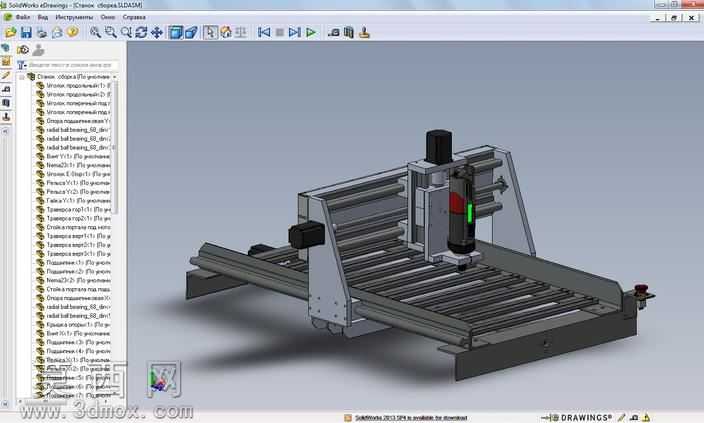

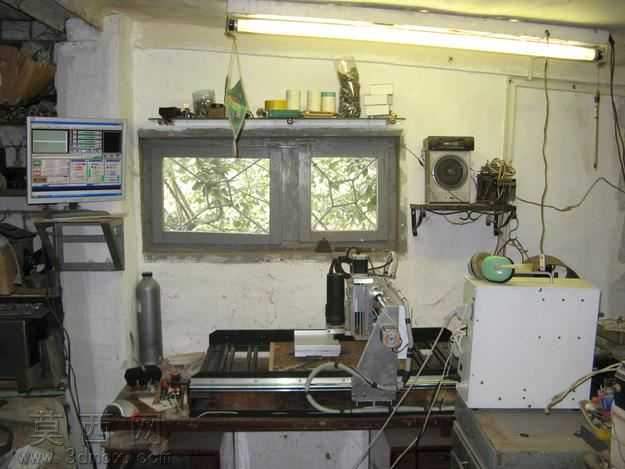

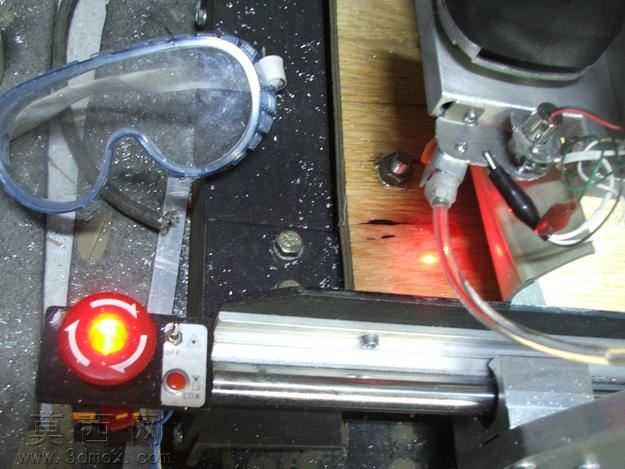

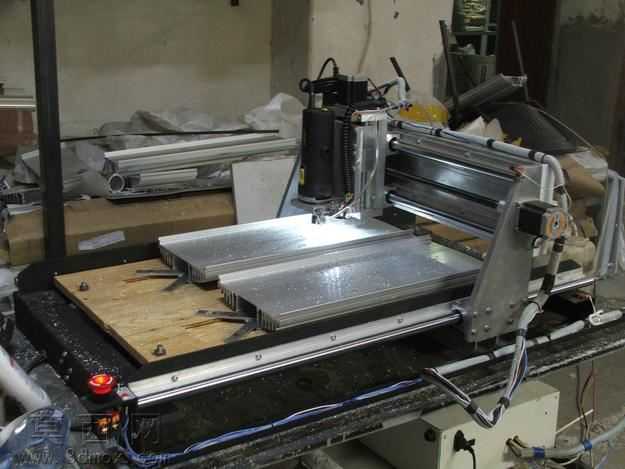

本作品为桌面级小型数控加工设备的三维建模设计，整体采用龙门式移动结构布局，在三维建模过程中，首先搭建了整体的铝型材机架框架，通过标准连接件完成底座与两侧立柱的装配定位，保证整体机架的刚性与结构稳定性，建模时对每一处连接孔位、型材拼接位置都做了精准的尺寸匹配，避免装配干涉问题。横梁部分采用直线导轨搭配滑块的传动结构，建模时还原了导轨的安装基准面、滑块的固定孔位，确保Z轴主轴组件可以沿横梁顺畅做横向进给运动；Z轴滑台部分同样采用直线导向结构，搭载主轴电机组件，建模时细化了主轴夹座、电机固定支架、拖链安装位的细节，还原了主轴的垂直进给行程结构，同时在主轴侧设计了冷却剂喷嘴的安装位置，匹配加工时的冷却需求。Y轴进给结构布置在底座工作台区域，采用辊道式工作台面设计，建模时还原了每一根辊轴的装配位置、两端的轴承支撑结构，保证待加工工件可以沿Y轴方向顺畅送进，同时在工作台端部设计了行程限位开关与操作急停按钮的安装位，兼顾设备的操作安全性。材质渲染方面，机架铝型材部分采用哑光银灰色金属材质，导轨、滑块等传动件采用亮面镀铬金属质感，主轴电机部分做了黑色磨砂壳体搭配绿色指示灯的细节区分，工作台辊道做了发黑处理的金属质感，整体渲染效果还原了真实设备的材质观感。设计思路上主打低成本DIY定位，整体结构采用标准件搭配简易机加工件的组合方案，控制整体制造成本在较低区间，设备可完成散热器钻孔、小型工件雕刻、轻量铣削等加工工序，单孔加工冷却剂喷射时长可控制在1秒左右，适配小型加工场景的使用需求，建模过程中对所有运动部件做了行程干涉检查，确保各轴进给运动无碰撞，整体结构紧凑，适合桌面场景放置使用。
