带旋转轴Z轴50cm行程数控机床

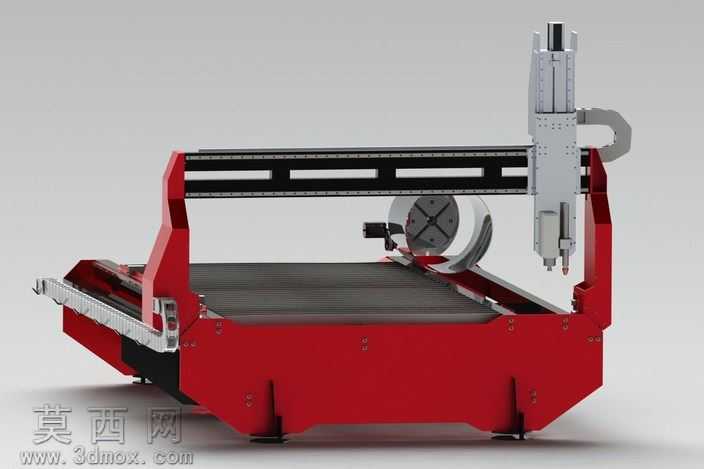

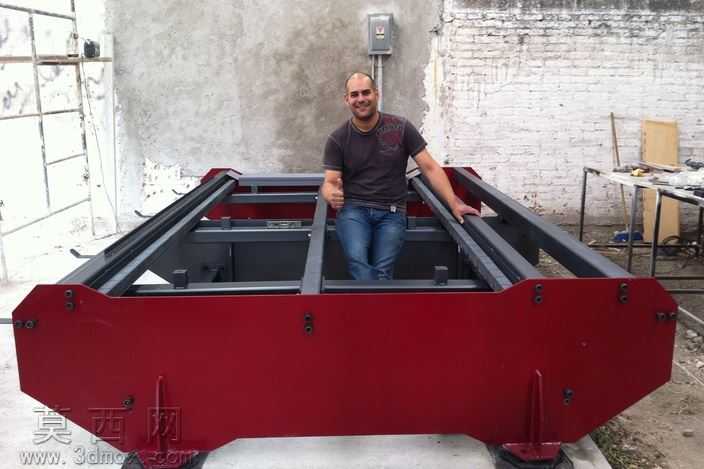

本作品为带旋转转台的龙门式数控机床三维建模成果，建模过程严格遵循机械设计规范，对设备各组成部分进行了1:1等比例还原，完整呈现了设备的整体布局与细节结构。建模阶段首先搭建主体承载框架，采用厚重的一体式焊接床身作为基础支撑，床身底部设置可调式支撑脚，保障设备运行时的结构稳定性，床身表面铺设高精度加工工作台面，用于待加工工件的装夹固定。两侧立式龙门立柱采用大倾角加强筋结构设计，有效提升横梁承载时的抗形变能力，横梁上铺设线性导轨与传动齿条，为Z轴滑座的横向移动提供精准导向。Z轴滑座集成了主轴安装位与切割执行端，可实现Z轴方向50厘米的升降行程，满足不同厚度工件的加工需求，滑座侧部设置拖链安装位，用于规整排布线缆与气路管路，避免设备运行过程中管线出现拉扯磨损问题。设备侧部加装的旋转转台可实现工件的回转装夹，支持圆柱类、异形曲面类工件的多面连续加工，拓展了设备的加工适用范围。材质渲染阶段，床身与龙门结构采用哑光红工业漆材质，还原真实工业设备的漆面质感，导轨、传动部件采用金属镀铬材质表现金属光泽，工作台面采用磨砂铸铁材质体现加工面的粗糙质感，拖链、管线采用工程塑料与橡胶材质区分不同部件的材质属性，整体渲染效果贴近真实工业设备的视觉表现。设计过程中充分考虑了设备的运动干涉问题，对各轴的运动行程、部件安装位置进行了反复校验，确保各运动部件在全行程范围内无碰撞干涉，同时预留了驱动电机、传动组件的安装空间，保障模型具备实际生产参考价值，可用于设备结构展示、加工原理演示、相关数控设备的设计参考等场景。
