代顿类小型离心鼓风机三维结构设计

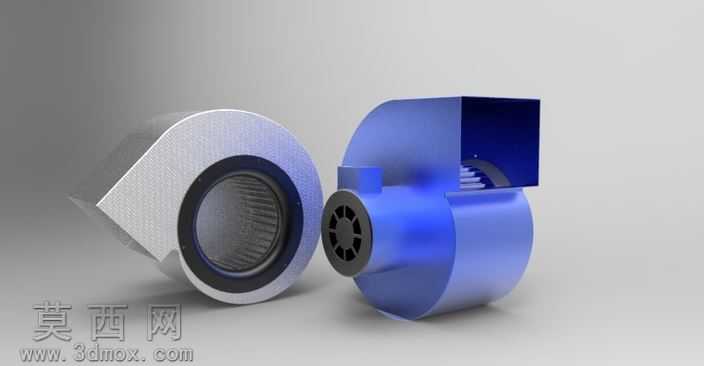

本作品为参照1TDU2规格代顿类型鼓风机制作的小样三维模型，整体采用三维参数化建模方式完成，完整还原了小型离心式鼓风机的典型结构特征。模型整体采用蜗壳式流道结构设计，主体外壳为类圆柱形蜗壳造型，顶部设置同轴的电机安装基座，基座端面预留通风散热格栅结构，侧方设计方形接线盒安装位，蜗壳侧部开设切向出风口，进风侧通过剖面展示内部叶轮结构，清晰呈现多叶片前倾式离心叶轮的排布形式。建模过程中对各部件的装配关系做了精准还原，电机基座与蜗壳壳体采用一体化过渡造型，保证结构的整体性，叶轮与壳体间预留合理的装配间隙，符合小型鼓风机的实际装配公差要求。材质渲染上，整体壳体采用哑光银灰色工程塑料质感，模拟实际产品常用的ABS或压铸铝外壳材质表现，剖面区域通过明暗对比区分内部腔体与实体结构，接线盒部分采用稍深的哑光黑灰色做材质区分，提升结构辨识度，整体渲染效果简洁清晰，能够直观展现产品的外部造型与内部核心结构。设计思路上以还原小样的核心结构特征为核心，省略了非核心的细小紧固件、接线端子等细节，重点突出蜗壳流道、叶轮结构、电机安装位、出风口这几个核心功能结构，既保证模型的轻量化，又能完整呈现该类小型鼓风机的结构原理，可作为同类产品结构设计参考、教学演示或者产品方案前期选型参考使用，模型结构规整，各部件特征清晰，能够直观展现离心式小风机的气流走向对应的结构逻辑，即气流从顶部电机基座周边进风，经内部离心叶轮加速后，沿蜗壳流道从侧方出风口送出，完整对应小型离心风机的工作原理对应的结构设计。
