12V微型直流电机三维数模设计

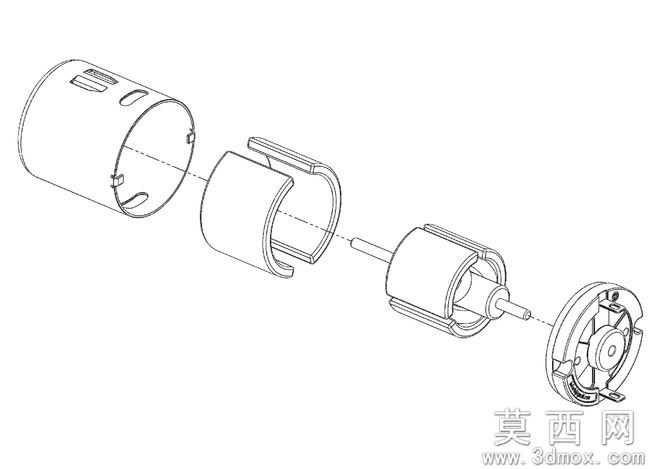

本模型为12V微型直流电机完整三维数模，建模过程严格遵循微型直流电机的实际生产尺寸规范，首先从电机核心的转子组件入手，依次完成电枢铁芯、绕组槽位、换向器结构的参数化绘制，每一处槽型尺寸、换向片间距都对照通用R系列微型电机的行业标准设定，保证模型尺寸与量产实物的一致性。随后完成定子部分的机壳、永磁体、端盖结构建模，机壳上的散热槽、安装定位缺口、电刷固定位都按照实物结构1:1还原，输出轴的轴径、伸出长度、D型切面结构都做了精准复刻，避免出现结构干涉问题。

参数设计层面，模型设定额定工作电压为12V，适配小型玩具、低压电器、小型传动装置的常用驱动需求，整体机壳直径、机身长度都匹配通用微型直流电机的安装尺寸，安装孔位、端盖卡扣结构都做了可装配化设计，所有配合部位都预留了合理的公差间隙，可直接用于装配模拟验证。

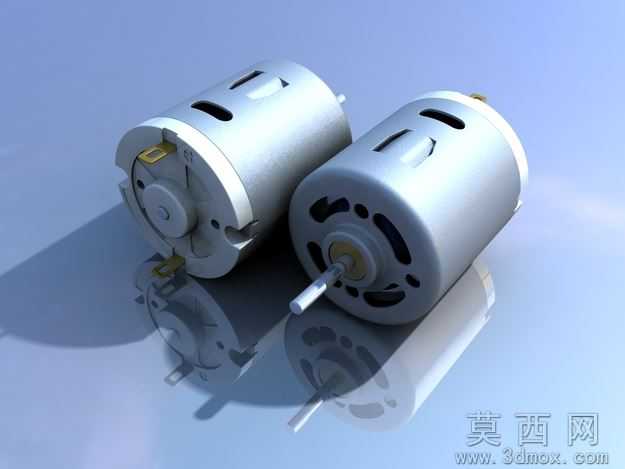

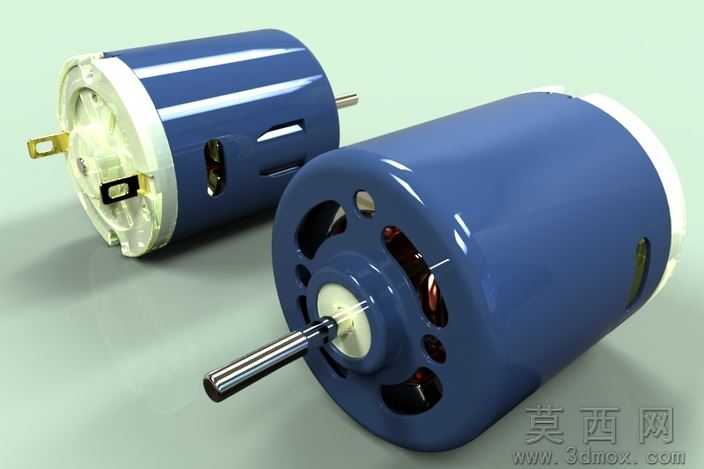

渲染材质部分，机壳采用哑光镀锌金属材质模拟实物的金属外壳质感，输出轴采用亮面抛光不锈钢材质，端盖部分采用磨砂工程塑料与金属结合的材质表现，永磁体部分做了深色哑光金属材质区分，渲染场景采用反光地面搭配柔和打光，清晰呈现电机的外观细节与结构轮廓，同时附带了多角度的效果展示图，直观呈现模型的完成度。

结构原理上，该模型完整还原了永磁式直流电机的工作结构，通电后电流通过电刷输送至换向器，驱动转子绕组在永磁体形成的磁场中产生电磁转矩，带动输出轴旋转，模型完整呈现了电刷与换向器的接触结构、转子与定子的配合间隙、端盖轴承位的支撑结构，可直观展示直流电机的动力传递路径。

软件兼容方面，模型提供CATIA原始建模文件，同时导出STEP、IGES通用中间格式，可兼容SolidWorks、UG、Pro/E等主流三维设计软件，不同软件环境下打开都不会出现结构破损、面丢失问题，同时附带SolidWorks2008版本可直接打开的文件格式，适配不同版本软件用户的使用需求，无需额外修复即可直接编辑使用。

研发教学应用层面，该模型可用于低压电器课程的直流电机结构教学演示，帮助学习者直观理解微型直流电机的内部构造与工作原理，也可用于玩具设计、小型自动化装置研发时的驱动部件选型装配模拟，提前验证电机与安装位的尺寸匹配度，还可作为电机相关课程设计、三维建模练习的参考素材，帮助学习者掌握旋转类机电产品的建模思路与装配逻辑。
