6208型深沟球轴承高精度三维建模作品

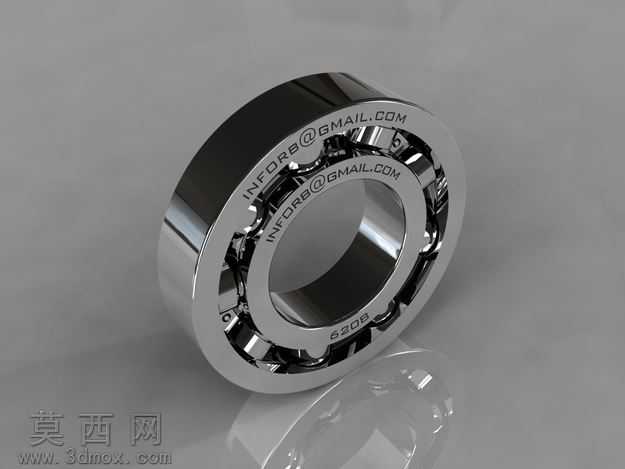

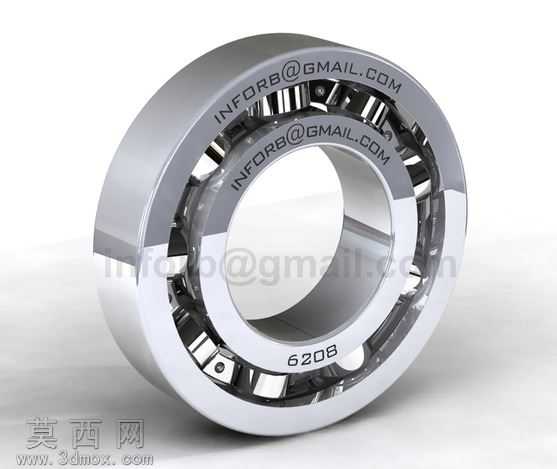

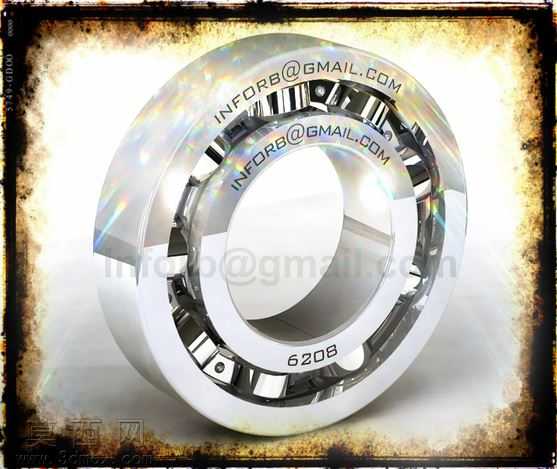

本作品为6208规格深沟球轴承的高精度三维建模成果，建模过程严格遵循该型号轴承的标准尺寸参数，即内径40mm、外径80mm、厚度18mm，完整还原了深沟球轴承的全部核心结构。建模阶段首先通过旋转特征构建轴承内圈与外圈的基体结构，精准绘制内外圈的滚道弧形截面，确保滚道曲率半径与钢球的匹配度符合机械设计标准，同时还原内外圈的倒角、密封槽等细节结构，保证各部位尺寸公差符合通用轴承的制造规范。钢球部分按照6208轴承的标准钢球规格与排布数量，通过圆周阵列特征完成等距排布，确保每颗钢球与内外滚道的接触位置精准，还原滚动体的均匀受力结构。保持架部分采用冲压式浪形保持架结构，通过曲面建模、阵列与布尔运算完成保持架的兜孔结构设计，精准还原保持架对钢球的限位包裹形态，保证钢球在兜孔内的活动间隙符合实际装配要求。材质与渲染阶段，针对轴承的金属材质特性，为内外圈、钢球赋予高抛光铬钢材质，调整金属反射率、粗糙度参数，还原轴承钢表面的高光亮面质感与清晰环境反射效果；为保持架赋予冷轧钢板材质，适当调整粗糙度参数区分与滚动体、套圈的质感差异，渲染时采用柔和的影棚布光，突出轴承金属表面的光泽层次与结构轮廓，通过地面反射效果增强作品的真实感。设计思路上以还原真实工业轴承的装配结构为核心，所有特征均采用参数化建模方式搭建，各部件之间保留真实的装配间隙，可直接用于机械装配模拟、运动仿真等场景，模型结构规整无冗余几何面，曲面连续性达到G2级别，能够满足不同三维软件的导入使用需求，完整呈现了深沟球轴承作为通用机械传动支撑件的典型结构特征。
