12V微型直流驱动电机结构设计

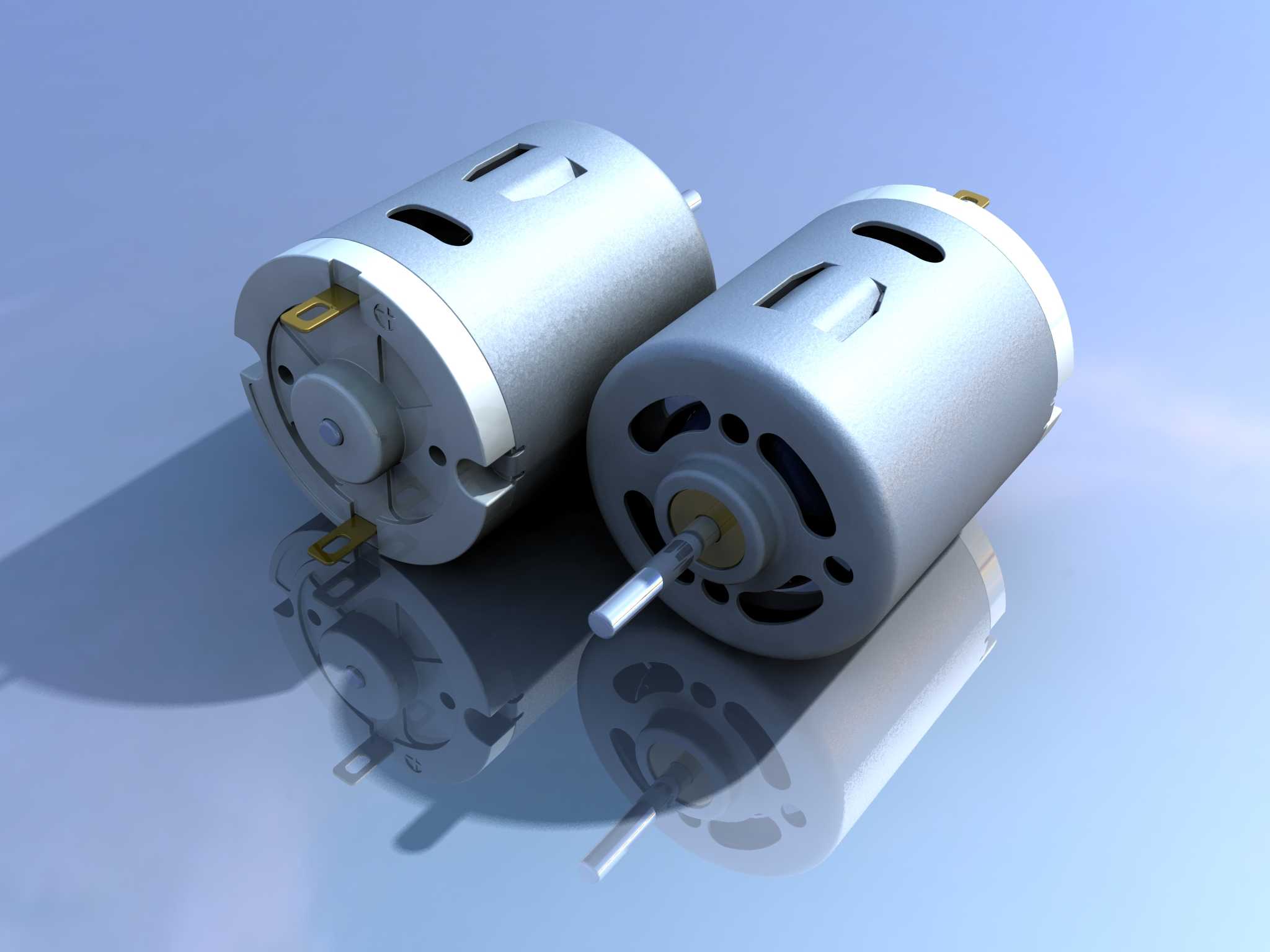

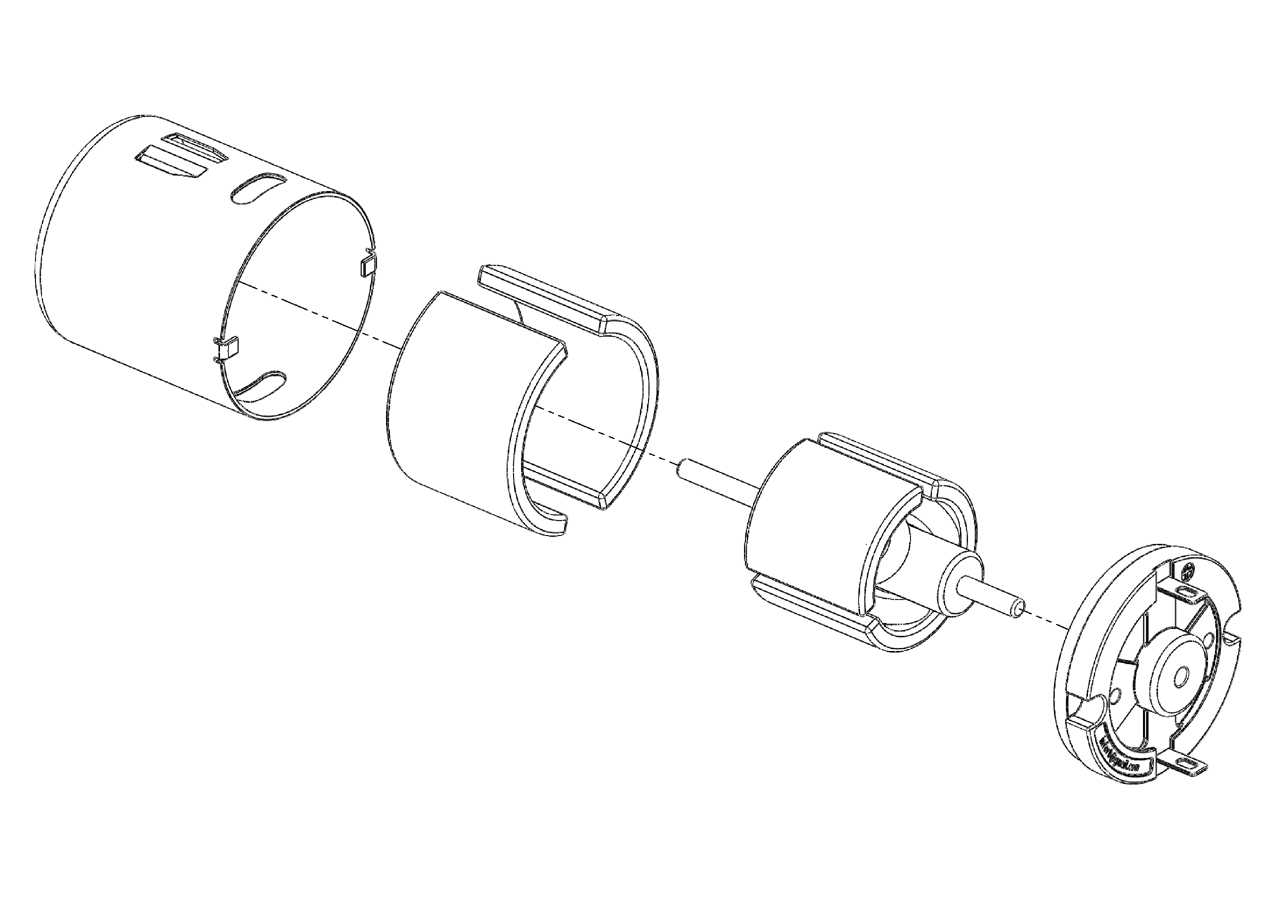

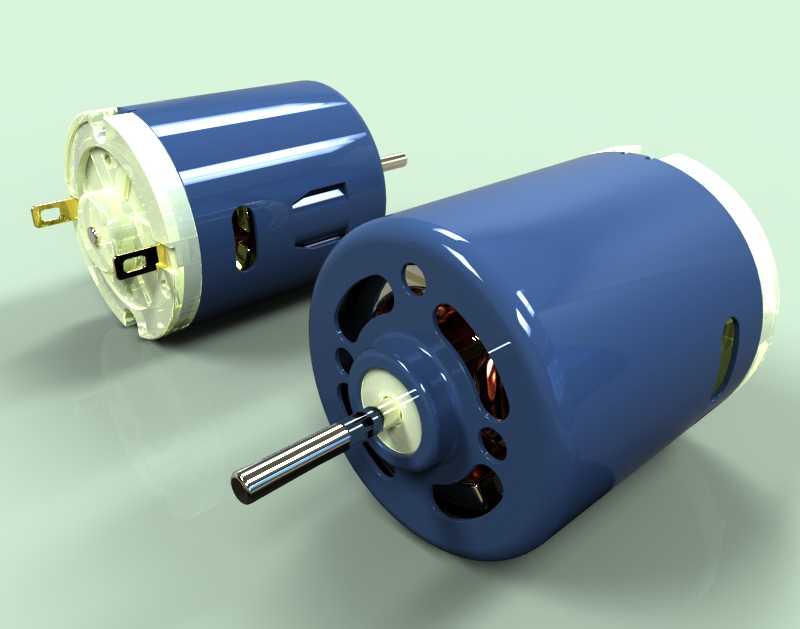

　　这类12V低压直流电机是小型电动设备里应用极广的动力输出部件，常见于儿童电动玩具、小型家用电动工具、车载辅助电器、自动化设备的小型执行机构当中，作为核心动力源承担旋转扭矩输出的功能。从结构设计来看，这款电机采用标准圆形机壳布局，机壳采用拉伸钢质外壳，表面做了防锈镀层处理，既能够为内部定子、转子组件提供刚性防护，也能形成闭合磁路提升磁能利用率。机壳侧面开设的通风槽是设计里的细节考量，电机持续运转时电枢绕组产生的热量可以通过这些槽位配合转子转动形成的气流快速散出，避免长时间高负载运行出现过热退磁、绕组绝缘老化的问题。输出轴采用标准直径的光轴设计，轴端做了倒角处理，方便装配时快速插入配套的传动齿轮、带轮或者偏心轮，轴伸长度经过匹配计算，

　　既保证和负载部件的配合深度足够传递额定扭矩，也不会因为轴伸过长导致运转时出现径向跳动超差的问题。端盖部分采用卡扣加铆点的固定方式和机壳连接，相比纯螺丝固定的结构，装配效率更高，同时端盖上预留的安装定位孔位，能够适配多种常见的安装支架，不管是法兰式安装还是夹持式固定都能兼容。设计过程中需要重点考虑安装边界的匹配，这类微型电机的外径属于通用标准尺寸，能够直接替换同规格的其他同电压等级直流电机，不需要额外修改安装位的结构尺寸，给设备选型和后期维护替换提供了便利。内部的换向器和电刷组件经过耐磨匹配设计，能够保证在额定电压、额定负载下的运转寿命满足常规民用和小型工业场景的使用需求，电枢的绕线参数经过匹配调校，

　　在12V供电下能够输出适配小型设备的转速和扭矩，不需要额外搭配大减速比的减速箱就能直接驱动轻负载机构。电机尾部的端盖结构同时承担轴承座的功能，固定的含油轴承不需要额外添加润滑脂就能长期维持低摩擦运转，降低了后期维护的成本，两个轴承位的同轴度在设计时做了严格公差约束，能够保证转子运转时的径向跳动控制在极小范围内，降低运转时的振动和噪音，适合对运行噪音有要求的民用电器场景使用。
