无人机用HMT UAS导航天线外观结构设计

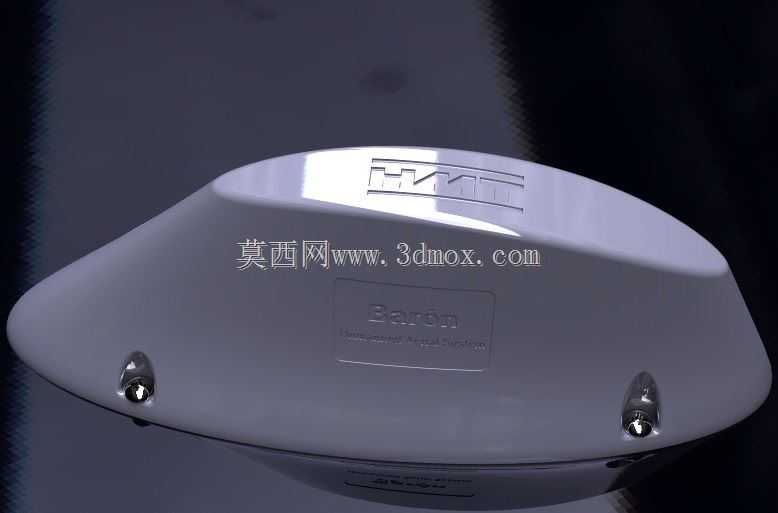

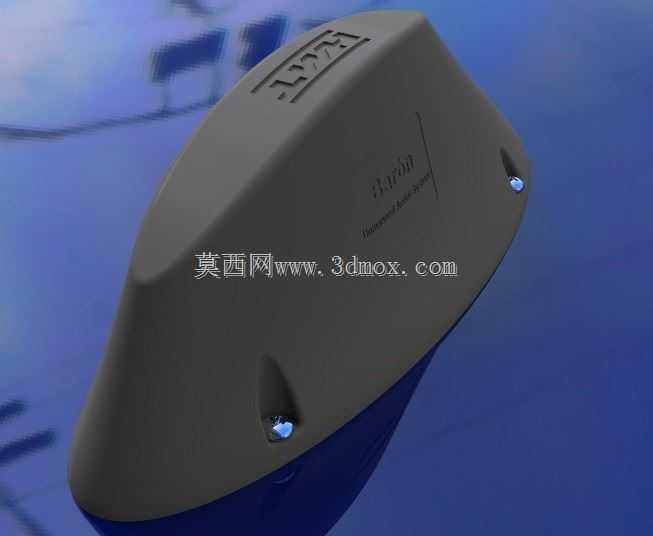

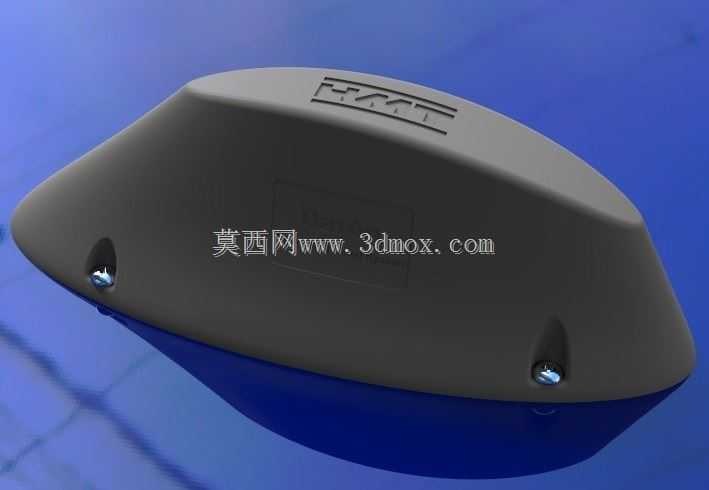

这款导航天线是专为中小型固定翼、多旋翼无人机平台开发的机载信号接收部件，主要承担飞行过程中卫星定位信号捕获、多频段导航信号稳定传输的核心功能，是无人机实现精准航迹规划、自主返航、定点悬停作业的关键硬件载体，广泛适配测绘巡检、农林植保、电力巡线、应急侦察等多场景下的工业级无人机使用需求。在实际飞行场景中，该天线需要在高空强风、温差骤变、持续振动的复杂工况下保持稳定的信号接收能力，同时不能对无人机整体气动布局造成额外干扰，因此设计阶段围绕气动减阻、结构集成、安装适配三个核心方向展开。整体外形采用低风阻的圆顶流线型设计，上表面为顺滑过渡的弧面结构，从中心最高点向四周边缘平缓收窄，没有突兀的棱角或凸起结构，能够有效降低高速飞行时的空气阻力，减少飞行过程中的紊流产生，避免对无人机飞控稳定性造成额外干扰。天线外壳采用复合材料一体化成型设计，将多频段信号接收单元集成在壳体内部，既能够为内部精密的信号处理元器件提供足够的结构防护，抵御飞行过程中遇到的雨滴、沙尘、紫外线侵蚀，又能保证信号穿透效率，避免金属外壳带来的信号屏蔽问题。壳体表面预留的嵌入式安装点位采用下沉式设计，安装后固定件不会突出壳体表面，进一步保证了整体外形的气动完整性，安装边界适配多数工业无人机机身顶部的标准安装位，不需要对原有机身结构做额外改装即可完成装配，安装后天线底部与机身表面紧密贴合，不会留下额外的风阻缝隙。在结构细节设计上，壳体表面的标识区域采用模内成型工艺，不会因为长期户外使用出现标识磨损脱落的问题，侧边预留的信号指示灯开孔做了密封处理，既能够直观显示天线的工作状态，又能满足户外作业的防水防尘要求。整体结构在保证信号接收性能的前提下，尽可能压缩了自身的高度与迎风面积，不会对无人机搭载的其他任务载荷造成视线遮挡，也不会过多占用无人机的有效载荷重量配额，能够适配不同起飞重量的无人机平台使用，兼顾了结构强度、气动性能与功能实用性。
