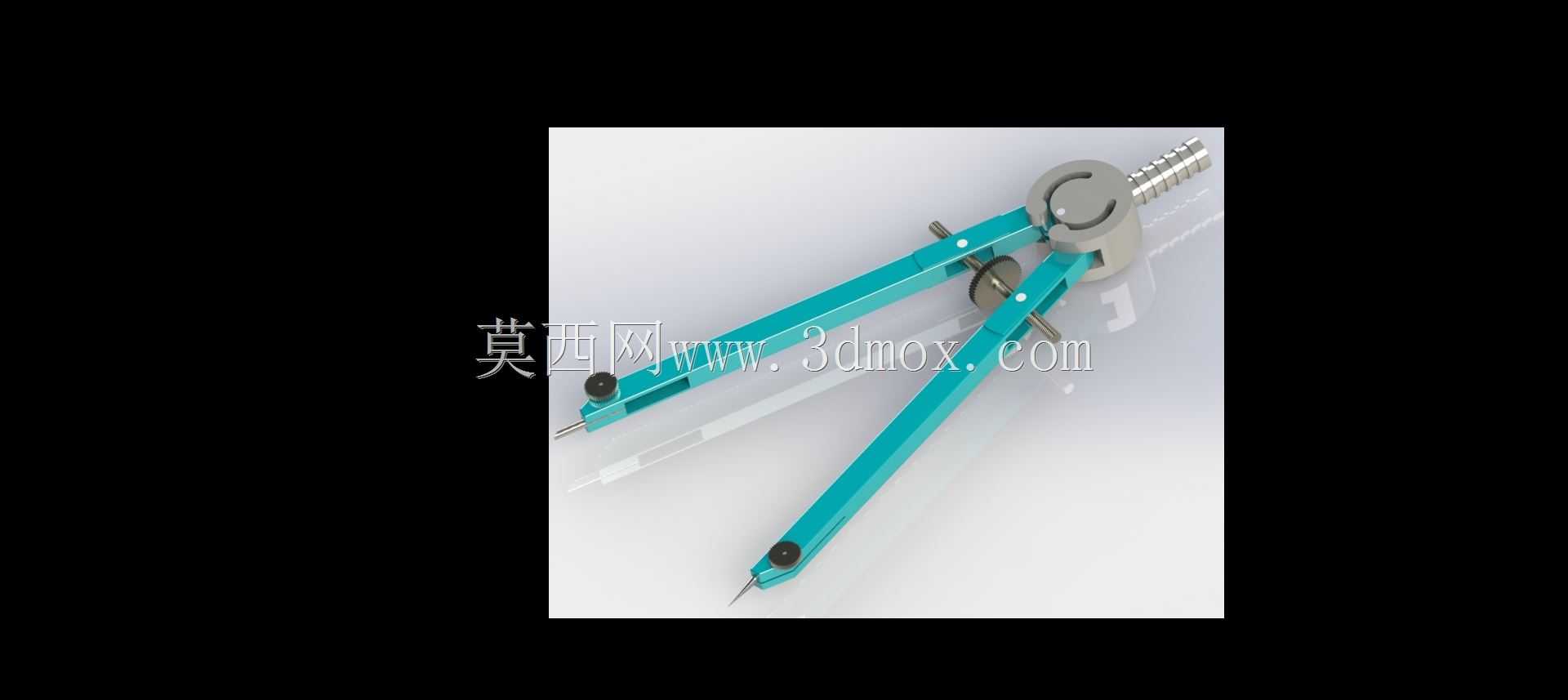

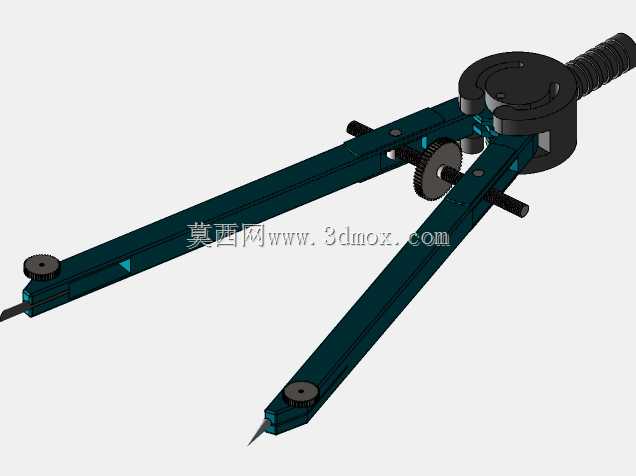

精密可调式绘图圆规三维结构设计

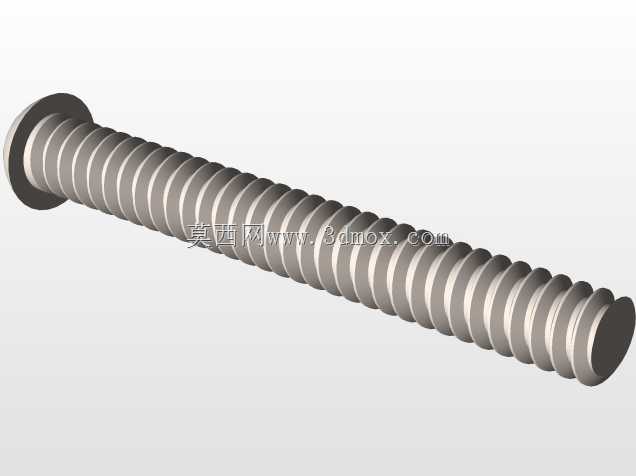

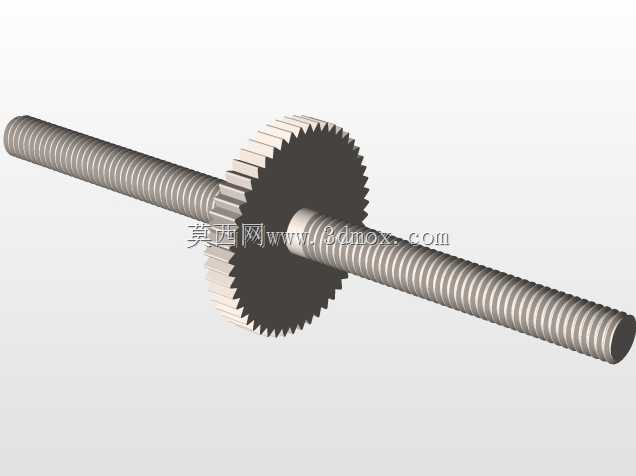

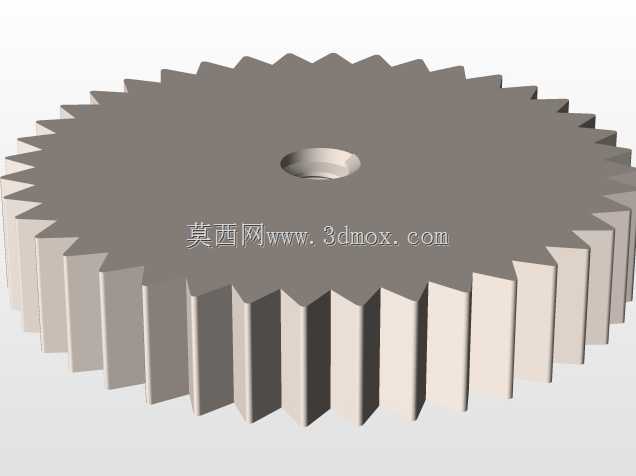

这款可调式绘图圆规主要面向工程制图、手工绘图、精密划线等作业场景，在机械加工划线、教学绘图、工程图样绘制、工艺美术打样等领域都有广泛应用，能够替代传统固定开度圆规，满足不同半径圆弧绘制、等距分段划线、圆周等分标记等实际作业需求，适配铅笔芯、钢针两种作业端头，可在纸张、金属薄板、塑料样板、木质样件等多种材质表面完成作业。产品在功能设计上做了多处优化，顶部设置带防滑纹理的握持旋钮，作业时单指按压即可稳定固定圆心位置，避免圆心偏移导致的绘图误差；两支规腿之间设置了齿轮同步调节结构，转动侧方的调节旋钮时，两侧规腿会同步对称开合，保证开度调节的对称性，无需反复校准两侧腿的夹角，大幅提升调节效率；规腿上设置了可滑动的锁紧定位结构，调整到目标半径后拧紧锁紧旋钮即可固定开度，长时间作业不会出现开度滑移，保证绘制圆弧的尺寸精度；两支规腿末端分别设置了快换端头结构，钢针端头带有微调伸缩结构，可根据作业面材质调整针尖伸出长度，避免扎透作业基材或者针尖打滑，绘图笔端头带有锁紧螺丝，可适配不同直径的铅笔芯、绘图针管笔、划线钢针，满足不同作业场景的使用需求。设计过程中优先考虑了握持手感与操作便利性，整体结构采用对称式布局，重心落在顶部握持轴线上，长时间握持作业不易产生手部疲劳；规腿主体采用狭长型截面设计，在保证结构刚性的前提下尽可能降低自重，同时规腿表面做了防滑纹理处理，开合调节时不易打滑；调节齿轮采用小模数精密齿轮，传动间隙控制在极小范围内，调节时无空程卡顿，开度调节精度可达0.1毫米级别，能够满足精密制图的尺寸公差要求。外形尺寸方面，这款圆规完全收拢时整体长度约160毫米，最大开合半径可达180毫米，能够覆盖日常绘图、划线作业绝大多数的圆弧尺寸需求；整体最大外径位于顶部调节旋钮处，直径约28毫米，可放入常规绘图工具盒、笔袋中收纳，无需占用额外的收纳空间；安装边界上，所有调节旋钮、锁紧结构均未超出规腿外侧轮廓，收纳时不会与其他文具产生勾挂，端头的钢针带有保护套结构，非使用状态下可将针尖完全收纳，避免扎伤使用者或者划破其他收纳物品。整体结构没有冗余的装饰部件，所有结构都服务于功能实现，零件之间的配合间隙经过优化，长期使用不会出现松动晃量，能够保持稳定的作业精度。
