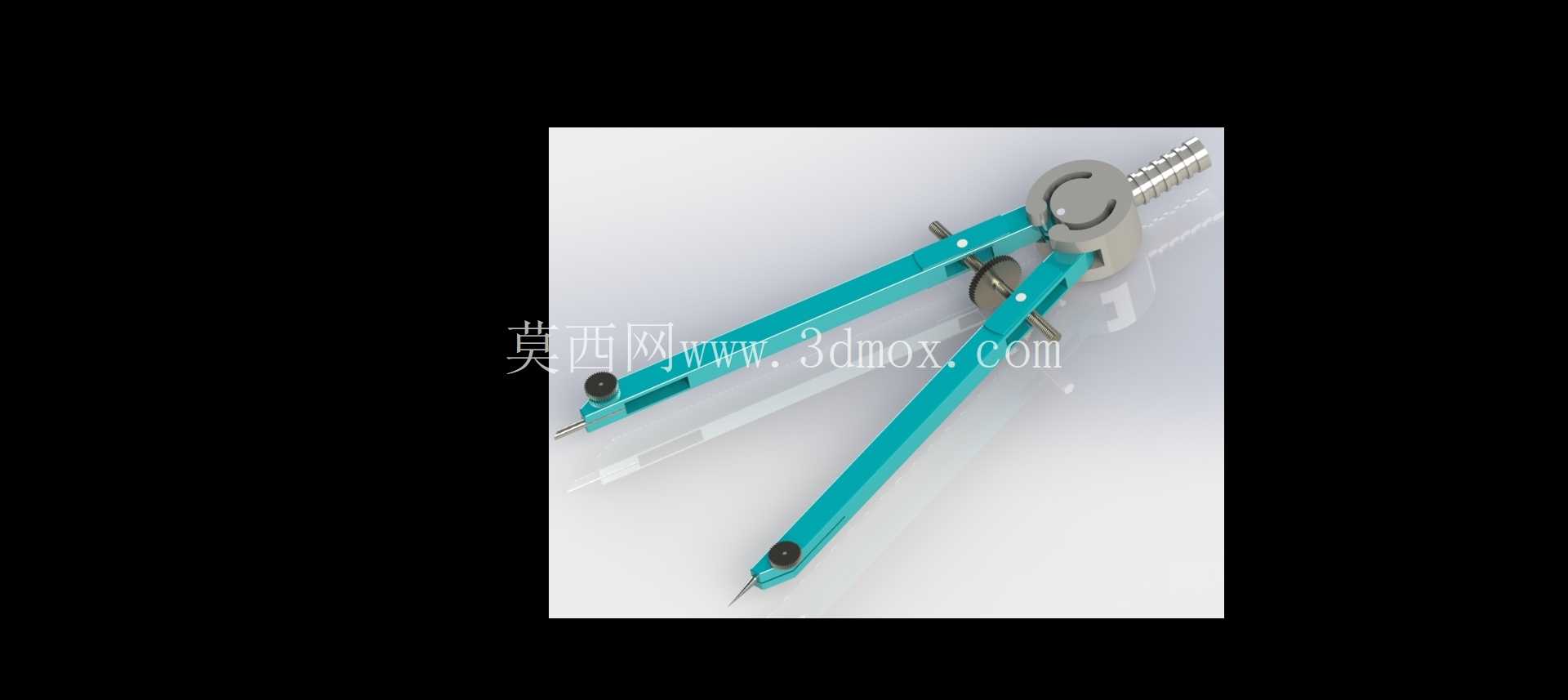

精密可调式绘图划线圆规结构设计

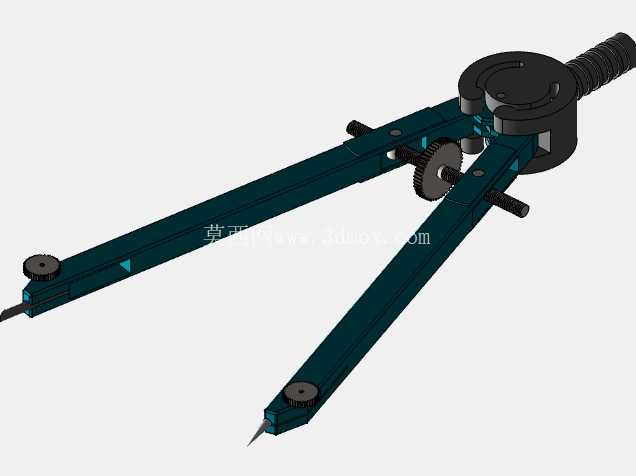

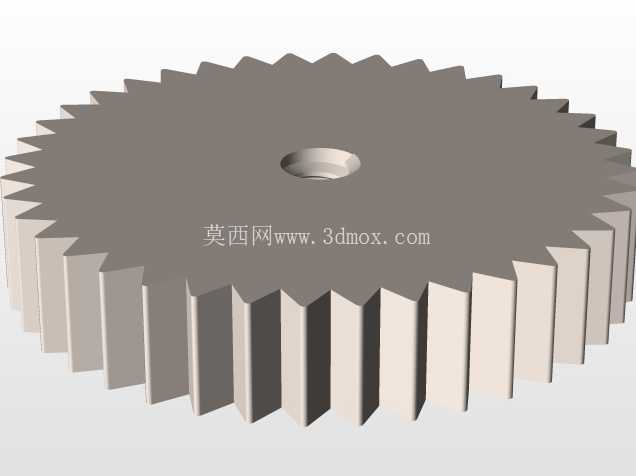

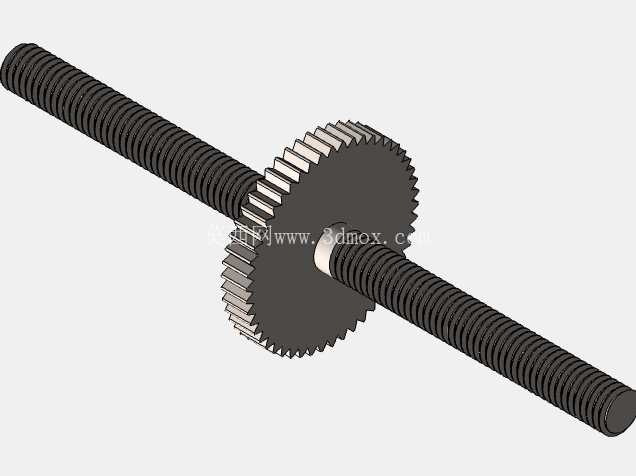

　　在机械加工划线、工程制图、钣金放样等作业场景中，可调式圆规是一线操作人员常备的手动作业工具，区别于学生绘图用的简易圆规，工业级可调圆规需要兼顾划线精度、调节便利性、长期使用的结构耐用性，才能适配车间现场复杂的作业需求。这款可调圆规的结构设计，从实际作业的痛点出发做了多处针对性优化，首先在开合调节结构上，摒弃了传统圆规依靠顶部铰接处摩擦力固定开合角度的设计，在两个规腿的铰接位置集成了齿轮啮合调节结构，转动侧方的调节旋钮时，通过齿轮副的传动带动两个规腿同步对称开合，既可以实现划线半径的精细微调，也能在调节到位后依靠齿轮的啮合自锁特性避免规腿移位，相比传统摩擦锁紧的结构，在车间现场存在轻微振动、或者操作人员施力划线的过程中，不会出现开合角度偏移导致划线半径超差的问题。

　　规腿主体采用长条形截面的高强度合金结构，截面做了等强度优化，在保证规腿整体刚性的前提下尽可能降低自重，避免长时间手持作业产生的疲劳感，两个规腿的末端分别做了功能区分，一端安装硬质合金划线针尖，针尖露出长度可以通过端部的锁紧螺丝微调，适配不同硬度的工件表面划线需求，无论是钢板表面的放样划线、还是木质样板的轮廓绘制，都可以通过调整针尖伸出长度保证划线深度均匀，不会出现针尖过深卡滞、或者过浅划线痕迹不清晰的问题；另一端则预留了通用夹具接口，可以根据作业需求更换铅芯、划线笔、或者附加的针尖配件，满足不同场景的使用需求。

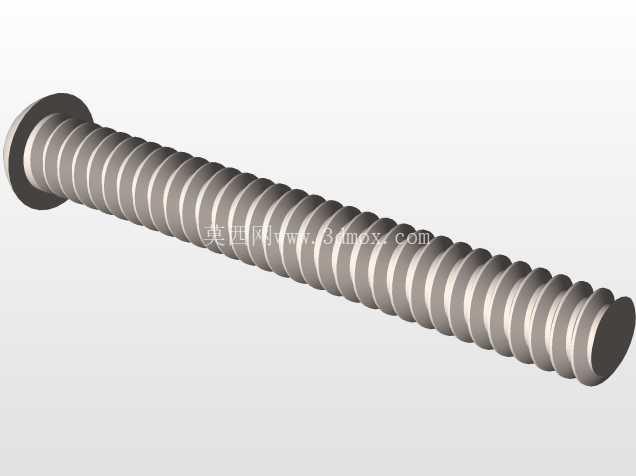

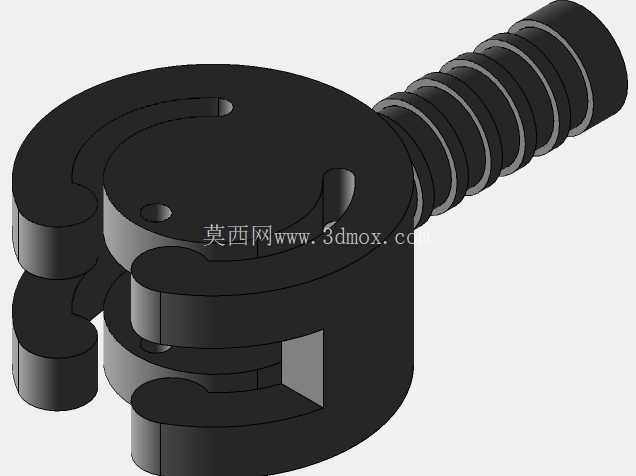

　　顶部的锁紧调节螺杆采用大螺距梯形螺纹设计，配合顶部的快拆锁紧结构，当需要快速调整大半径划线尺寸时，可以松开顶部锁紧结构直接扳动规腿做粗调，粗调到位后拧紧锁紧结构，再通过侧方的齿轮微调结构做精度校准，兼顾了大尺寸调节的效率和小尺寸微调的精度，这种快慢结合的调节逻辑，完全贴合现场作业人员的操作习惯，避免了传统微调圆规全程依靠螺纹调节、大尺寸调整耗时过长的问题。从安装边界和尺寸适配来看，这款圆规的最大开合半径可以覆盖常规工业划线作业的常用尺寸区间，规腿闭合后的整体尺寸可以放入常规的工具盒隔层，不需要占用额外的专用存储空间，铰接位置的齿轮副做了封闭式防护设计，可以阻挡车间现场的铁屑、粉尘进入齿轮啮合间隙，长期使用也不会出现调节卡滞的问题，所有外露的调节旋钮都做了滚花防滑处理，操作人员佩戴劳保手套也可以顺利完成调节操作，不需要脱下手套操作，符合车间的安全作业规范。在结构细节上，两个规腿的中部都设计了防滑握持位，表面做了哑光防滑处理，手持作业时不会因为手上沾有切削液或者油污出现打滑的情况，针尖位置做了可回缩设计，当工具闲置存放时，可以将针尖收回规腿端部的保护结构内，避免尖锐的针尖划伤操作人员或者损坏其他工具，整体结构没有采用容易老化的塑料受力件，所有受力部件均为金属材质，即使在车间复杂的环境下长期使用，也不会出现结构件老化断裂的问题。

　　对比传统的工业圆规产品，这款设计在调节精度、操作便利性、环境适应性上都做了针对性的优化，齿轮微调的结构可以将划线半径的调节精度控制在0.1毫米级别，完全满足机械加工划线、钣金放样、模具修配等场景的精度要求，对称式的规腿结构设计，在划线作业时两个规腿的受力均匀，不会出现单侧规腿受力变形导致的划线失圆问题，顶部的螺杆锁紧结构可以提供足够的锁紧力，即使在硬质钢板上施加较大压力划线，规腿的开合角度也不会发生变化，保证划线轮廓的尺寸一致性。
