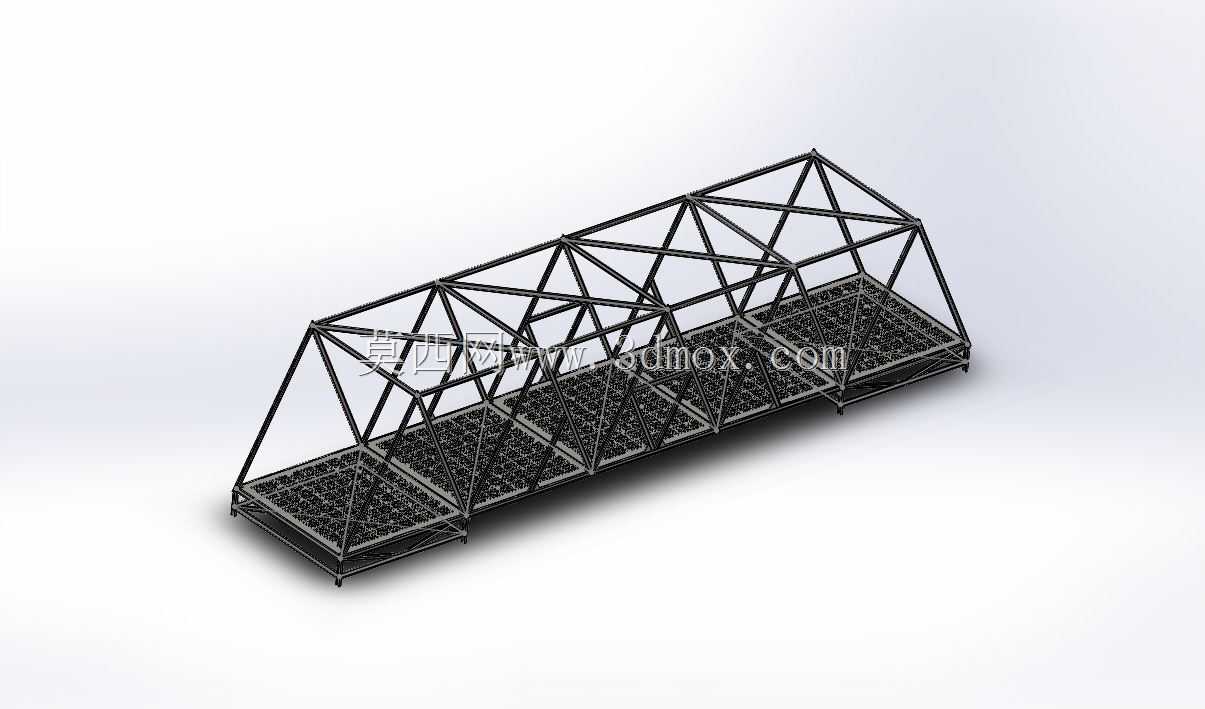

十跨径20吨恒载可焊接轻型钢桥结构

这款轻型钢桥主要面向农村地区的通行场景设计，可解决乡村区域小型河道、沟壑的跨域通行需求，适配农村生产生活的物资运输、农机通行、人员日常往来的使用需要，能够在不依赖大型吊装设备、复杂施工条件的乡村场景下完成搭建，填补偏远乡村区域低成本跨域通行设施的缺口。该钢桥额定承载20吨恒载，可满足常见农用货车、中小型农机、日常民用车辆的通行承重要求，10米的跨径设计适配乡村多数宽度在8-9米的小型河道、灌渠、低洼沟壑的跨越需求，无需在河道中间额外设置支撑墩柱，既减少了水下施工的工作量，也避免了墩柱对河道行洪、输水的阻碍，适配农村水利设施周边的建设要求。整体结构采用120x12毫米规格的型钢构件搭建，主体为三角桁架式受力结构，这种结构形式能够将桥面承受的竖向荷载均匀拆分传递到两侧桁架的每一根杆件上，通过三角形的稳定受力特性降低单根构件的受力负荷，在保证整体结构强度的同时减少钢材的整体用量，降低整体建造成本。所有构件之间均采用焊接方式连接，无需复杂的螺栓连接节点、预制拼装配件，乡村本地具备基础焊接技能的施工人员即可完成全部搭建作业，不需要专业的桥梁施工团队进场，大幅压缩施工周期与人工成本。桥面采用镂空格栅式铺装设计，既能够减轻桥体自身的重量，降低桁架结构的自重负荷，也可以让雨水、桥面杂物自然从格栅缝隙掉落，避免桥面积水、积泥带来的打滑、结构腐蚀问题，日常仅需简单清理即可维持通行状态，后期维护成本极低。设计过程中充分考虑乡村施工的实际条件，所有构件均为常规规格型钢，无需特殊定制加工，可在本地钢材市场直接采购，构件切割、焊接均为常规加工作业，不需要特殊的加工设备；整体结构的安装边界要求低，仅需在沟壑、河道两侧浇筑简易的混凝土支撑台座即可完成桥体固定，台座尺寸可根据现场地形灵活调整，不需要严格按照标准化尺寸施工，适配乡村复杂多变的地形条件。桥体两侧的桁架同时兼具防护栏的作用，通行过程中可避免车辆、人员意外侧翻跌落，不需要额外加装防护设施，进一步简化施工流程、压缩建设成本。整体结构经过受力验算，在20吨恒载工况下各杆件的受力均在型钢的许用应力范围内，长期使用过程中结构形变量符合乡村道路通行的安全要求，可作为农村地区永久性或半永久性的通行设施使用，也可作为临时施工便桥、应急救灾通行桥快速搭建使用，适配多种不同的临时、永久通行场景。
