槽型托辊带式混凝土输送设备结构

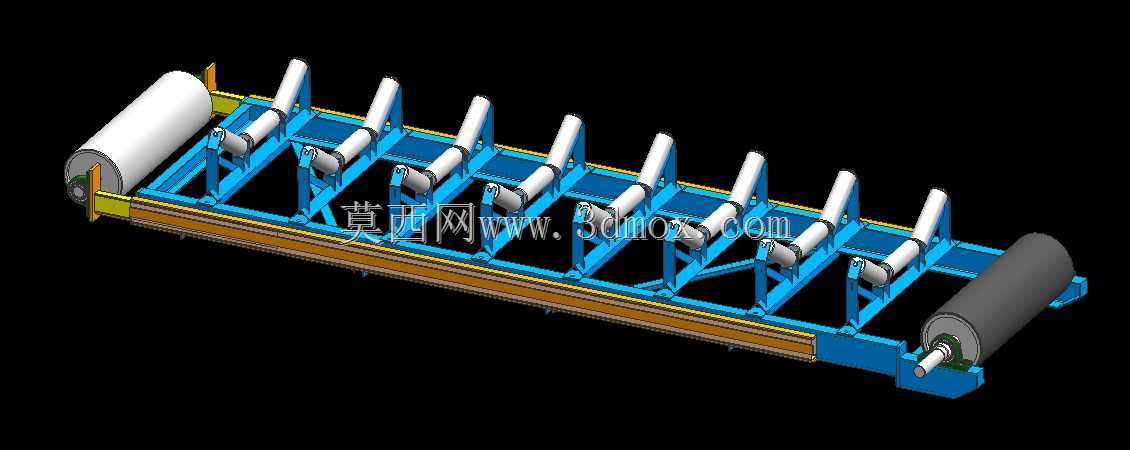

该输送设备主要面向建筑施工、商混站骨料转运、水利工程坝体浇筑等场景的混凝土散料输送作业，可在拌合站出料口与浇筑作业面、骨料堆场与拌合楼进料口之间搭建连续物料输送通道，替代传统的装载机短驳、塔吊料斗吊运等低效转运方式，大幅降低散料转运过程中的撒漏、离析问题，适配干硬性混凝土、流态混凝土以及砂石骨料等不同性状物料的长距离连续输送需求。设备整体采用槽型托辊组承载结构，沿输送方向等距排布多组前倾式槽型托辊，托辊组形成的内凹弧形截面可将输送带兜持为U型槽状，有效增大物料承载截面积，同时避免大粒径骨料在输送过程中向输送带两侧滚落，适配混凝土这类含大粒径碎石骨料的散料输送特性，减少输送带跑偏撒料的概率。设备两端分别设置改向滚筒与传动滚筒，其中传动滚筒侧预留了驱动单元安装接口，可匹配不同功率的减速驱动单元，根据现场输送距离、输送倾角需求调整运行带速，改向滚筒侧配置张紧结构安装位，可通过螺旋张紧或重锤张紧方式调整输送带张紧度，补偿输送带长期运行产生的蠕变伸长量，保障输送带与滚筒之间的摩擦力足够，避免运行打滑。设备主体机架采用模块化分段式设计思路，每段机架采用型钢焊接成型，各段之间通过法兰螺栓拼接，可根据现场的输送距离需求灵活增减机架段数，也可根据现场场地的高差情况调整机架安装倾角，适配不同的现场布局条件。机架两侧预留有导料槽、清扫器、安全防护栏的安装点位，导料槽可安装在受料段位置，引导混凝土物料准确落至输送带中心位置，避免落料偏载导致的输送带跑偏；头部清扫器可贴附在传动滚筒表面的输送带工作面，刮除粘附在输送带表面的混凝土残料，避免残料粘结在托辊与滚筒表面加剧部件磨损。设备的安装边界可根据实际需求灵活调整，标准水平安装状态下机架宽度适配常规工业输送带的安装尺寸，托辊组的槽角设置为通用散料输送常用角度，既保障足够的物料承载深度，也避免槽角过大导致的输送带弯折疲劳损伤，机架底部预留有地脚螺栓安装孔，可直接固定在混凝土基础或钢制平台上，也可搭配移动轮组制作成可移动输送单元，适配临时施工场景下的频繁转场需求。设备整体结构充分考虑混凝土输送场景下的耐磨、防粘结需求，所有与物料接触的部件均可适配耐磨防护改装，托辊采用密封式结构，可避免混凝土浆体、砂石粉尘进入托辊轴承内部，延长部件在高粉尘、多浆体作业环境下的使用寿命。
