25米级煤斗输送导料分料结构

该结构主要应用于煤矿井下采掘工作面、地面选煤厂原煤转运环节、火力发电厂输煤栈桥转接点等散状煤炭输送场景，作为带式输送机的核心转接导料部件，承担着承接上游来料、约束物料流向、避免撒料漏料、降低物料下落冲击的核心作用，适配25米落差范围内的煤炭输送转接工况，可有效解决大落差落料时物料飞溅、输送带偏载磨损、导料槽堵料卡滞等现场常见问题。

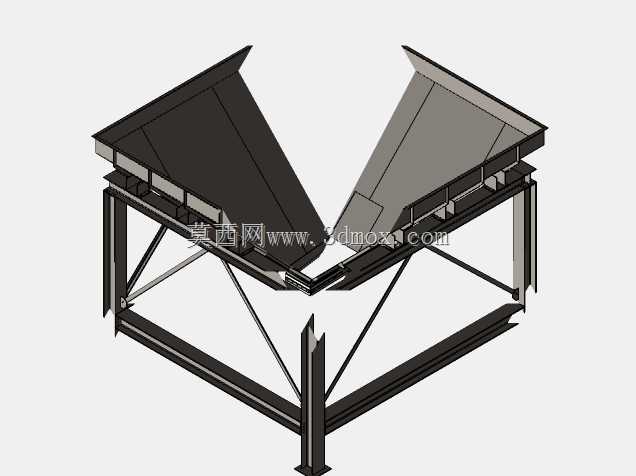

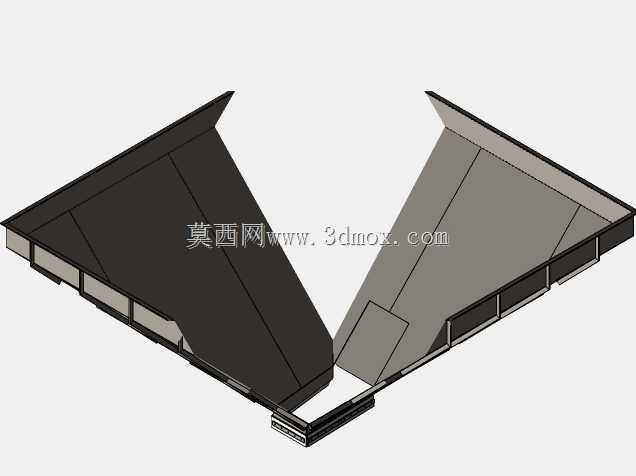

从功能特性来看，该结构采用双侧对称分岔式导料设计，可实现单路来料向两路下游输送带的均匀分料，也可通过调整挡板位置实现单路直通送料，适配不同的输煤工艺排布需求；斗体整体采用倾斜溜料角度设计，溜料面角度大于煤炭静堆积角，可保证湿黏煤质也能顺利滑落，不会出现粘壁堵料的情况；斗体外侧设置有分段式加强筋结构，可承受大块原煤下落时的持续冲击，避免长期受冲击出现斗体变形、焊缝开裂的问题；底部设置有与输送带密封结构适配的安装边，可配合橡胶防尘帘实现导料段全密封，减少输煤过程中的粉尘外溢，改善现场作业环境。

设计过程中，首先结合25米落料差的物料运动轨迹，通过模拟不同粒径煤炭的下落抛物线，确定了斗体的内部导料曲面弧度，让物料能够以接近输送带运行的方向和速度落至接料带面，降低物料对输送带的纵向冲击，延长输送带使用寿命；其次针对煤炭输送过程中的磨损问题，溜料面预留了耐磨衬板的安装空间，后期可根据磨损情况快速更换衬板，无需整体更换斗体，降低运维成本；同时考虑到井下或厂房内的安装空间限制，整体结构采用分段式拼接设计，每个分段的尺寸都适配常规巷道运输、厂房吊装的尺寸边界，可实现分体运输、现场快速组装，无需大型吊装设备即可完成安装作业。

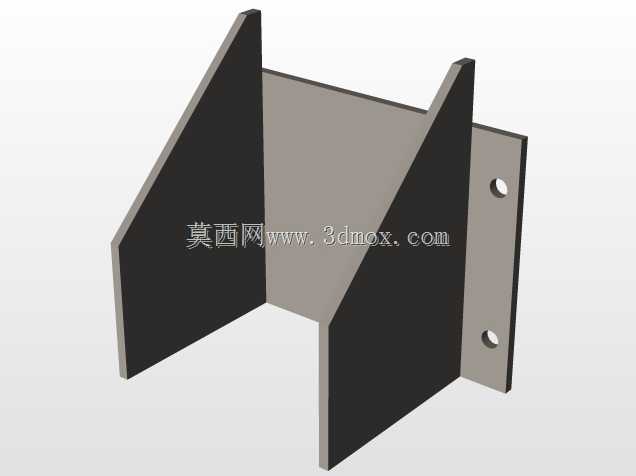

外形尺寸方面，整体斗体上口宽度适配上游1.4米带宽输送机的落料范围，下口两个出料口分别适配1米带宽的下游接料输送机，整体安装高度控制在2.8米范围内，横向最大宽度3.2米，安装时仅需在上层输送机机架末端预留对应固定点位，通过螺栓连接即可完成固定，无需对原有输送机机架进行大规模改造，安装边界兼容性强，可适配多数常规带宽的带式输送机转接场景。
