多级伸缩液压油缸三维结构设计

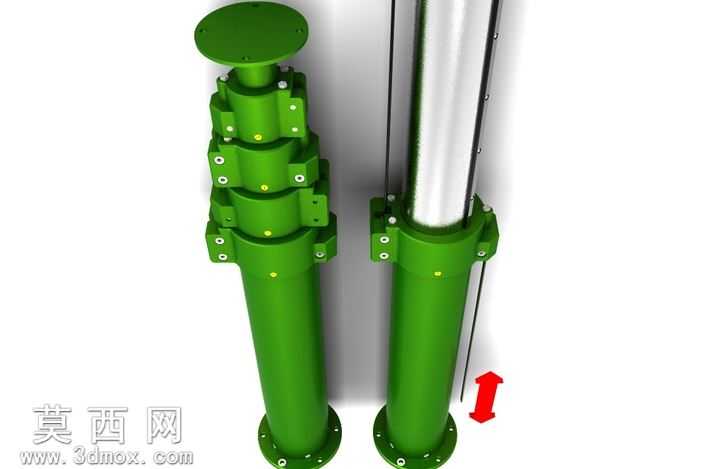

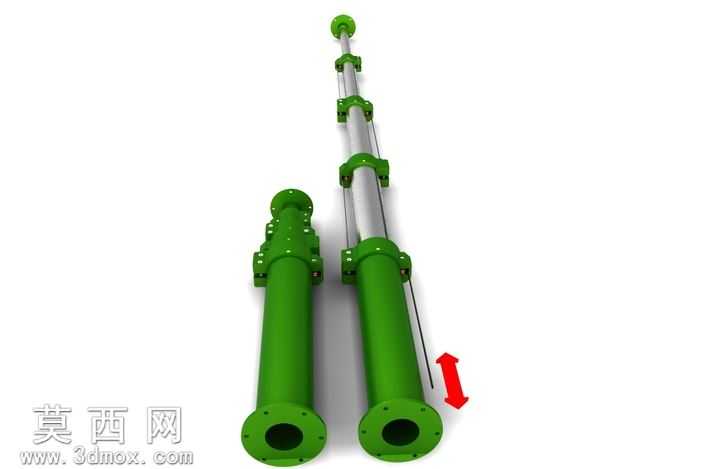

本作品为多级伸缩式液压执行部件的三维建模成果，建模过程严格遵循液压元件的工程设计规范，先从核心的伸缩级次结构入手，逐段搭建各级缸筒、活塞杆的基础实体特征，通过参数化尺寸约束保证各级筒径、杆径的配合公差符合液压元件的装配要求，每一级伸缩段的限位结构、法兰连接端都做了精准的特征还原，端部的安装法兰预留了标准螺栓孔位，可直接适配不同的安装工况需求。建模完成后对模型进行了装配体配合约束，添加了同轴心、轴向限位的配合关系，能够直观演示部件的伸缩动作过程，清晰展示各级缸体依次伸出、回缩的运动逻辑，还原真实液压伸缩杆的工作行程状态。材质渲染阶段，为缸体外壁、各级连接法兰赋予了工业绿色涂装的金属漆面材质，模拟液压元件常用的防护漆质感，活塞杆部分赋予了抛光金属材质，还原镀铬杆的光亮金属质感，连接紧固件、密封部位分别赋予了对应的金属与橡胶材质，通过光影调整突出部件的圆柱曲面结构与装配层次，让整体渲染效果贴近工业实物的视觉表现。设计过程中重点考量了多级伸缩结构的同轴度要求，各级缸体的导向部位都做了结构细化，保证伸缩动作的顺畅性，同时还原了缸体外壁的油路接口、固定抱箍等附属结构，让模型不仅具备外观展示效果，也能清晰呈现内部级次嵌套的结构逻辑，可用于液压传动相关的结构演示、方案设计参考，帮助理解多级伸缩液压部件的工作原理与装配关系，为相关液压执行机构的设计提供直观的三维参考依据。
