贺德克油循环冷却系统SCAF结构模型

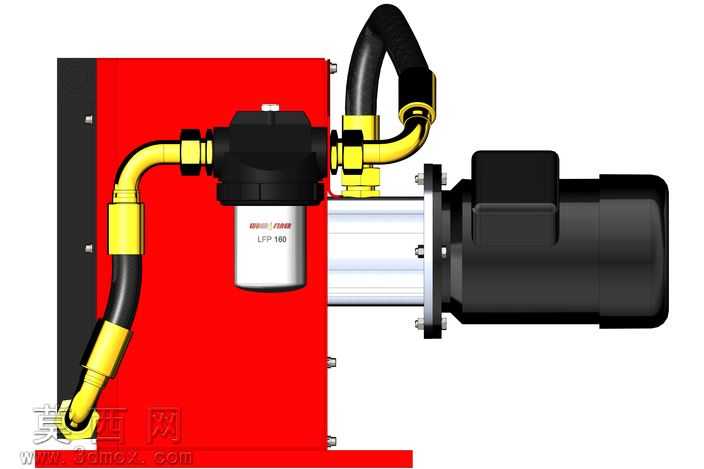

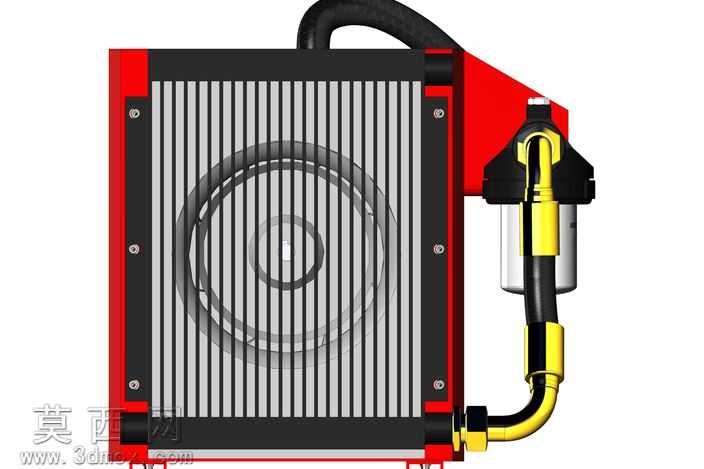

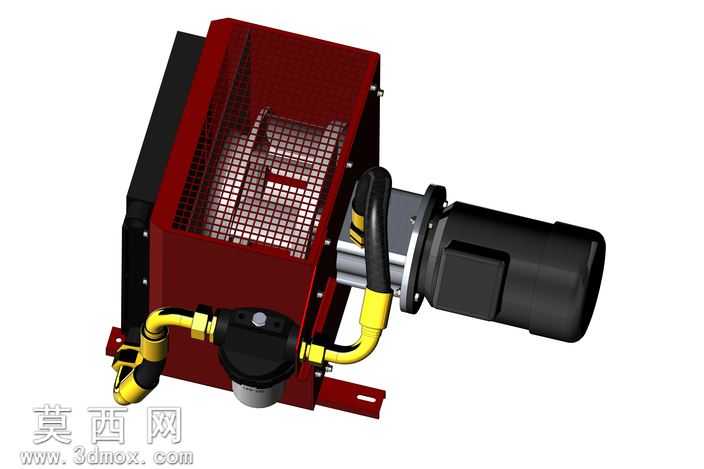

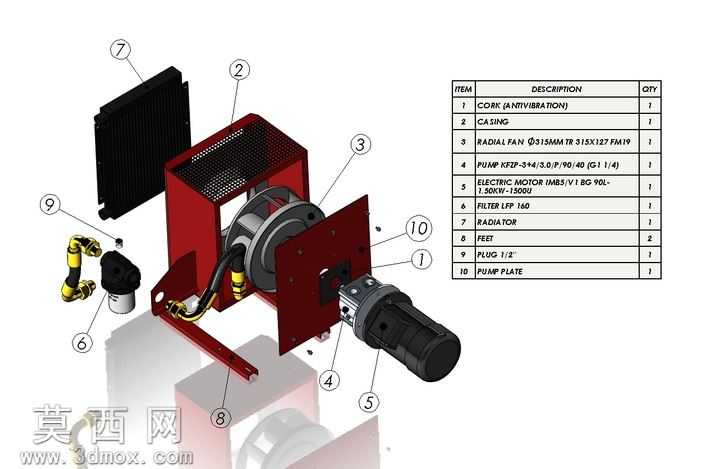

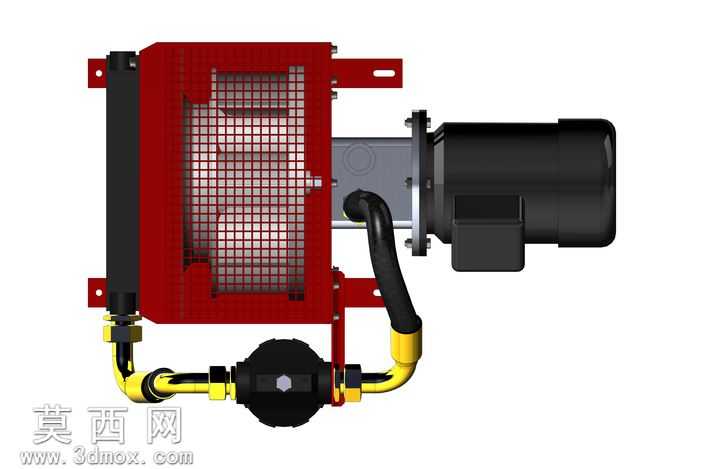

本模型为贺德克SCAF系列油循环及冷却系统的三维建模成果，建模过程严格遵循实物测绘与产品手册参数进行1:1比例还原，整体结构完整覆盖动力单元、散热单元、管路连接单元与安装基座四大核心模块。建模阶段首先梳理系统的功能逻辑：该装置主要用于液压系统、润滑系统的油温管控，通过驱动油泵实现油液的闭环循环，同时借助风冷散热结构带走油液携带的工作热量，因此建模时优先确定动力电机与油泵的同轴装配基准，保证电机输出轴与油泵输入端的同轴度公差符合装配要求，避免出现干涉错位问题。外观与结构建模上，主体防护壳体采用红色金属质感材质，表面做哑光漆面处理，还原工业设备的涂装质感；侧面的防护网格采用薄壁阵列特征制作，网格间隙均匀，既还原实物的通风防护功能，也保证模型细节的真实度；驱动电机部分做分体式建模，分别构建电机端盖、壳体、输出法兰等独立零件，装配时按照实际螺栓连接位置添加对应安装孔位，还原真实的紧固件布局。管路部分采用黄色橡胶软管材质建模，还原软管的弯曲弧度与接头的压接结构，金属管路接头做金属镀铬质感处理，区分硬管接头与软管快插结构的外观差异，管路走向完全匹配实物的布管逻辑，避免出现管路与壳体、电机的硬干涉。散热芯体部分采用密集翅片阵列结构建模，还原风冷散热的核心换热结构，底部的安装支座做折弯钣金特征处理，预留对应的设备安装孔位，可直接用于整机装配的布局参考。渲染阶段采用工业产品常用的三点布光方式，主光源从侧上方打亮主体结构，辅光源补全暗部细节，避免管路与壳体衔接处出现死黑区域，背景采用浅灰色纯色背景突出设备本身，材质参数调整上区分金属漆面、橡胶软管、金属机加工面、防护网格的不同质感，让模型整体视觉效果贴近实物拍摄效果。设计思路上，模型采用分模块装配结构，每个功能单元可单独拆解查看内部结构，既可以用于液压冷却系统的教学演示，也可作为液压站整机设计的辅件选型参考，所有零件的装配约束均按照实际机械装配逻辑添加，可实现运动仿真的基础搭建，模拟电机驱动下油泵带动油液循环的工作状态，帮助使用者快速理解该类油冷却系统的工作原理与结构组成。
