手动双滑台线性点检操作模组

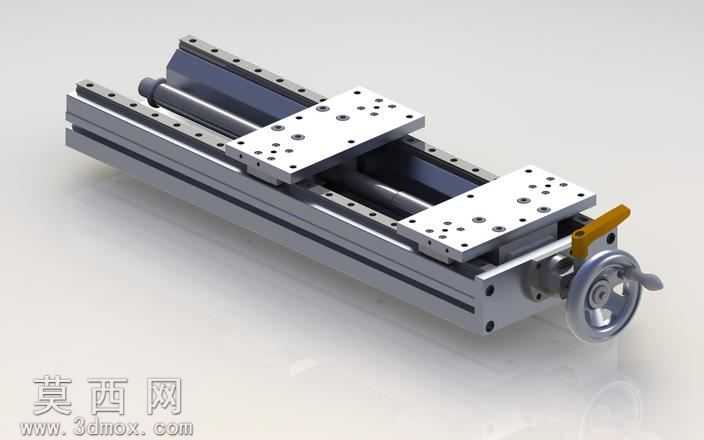

本作品为手动驱动式双滑台线性位移模组，整体采用SolidWorks 2014版本完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，对每一处安装孔位、配合公差、运动间隙都做了符合实际生产的参数设定，可直接导出工程图用于生产加工参考。模型渲染阶段采用金属材质分层赋予方案：底座与滑台安装板采用6061铝合金阳极氧化材质，调整表面粗糙度参数模拟工业铝型材哑光磨砂质感，金属反光度设置为0.3，避免过度反光丢失结构细节；传动丝杆与导向光轴采用轴承钢镀铬材质，设置高反光金属属性还原镀铬件光亮顺滑的表面特征；操作手轮采用铸铁与胶木组合材质，手轮轮缘做防滑纹理建模，胶木部分设置低反光深色哑光属性，还原操作件的真实握持质感；锁紧手柄采用工程塑料与金属嵌件的组合材质，色彩区分清晰，便于识别操作部件。结构设计上采用双平行圆柱导轨作为导向支撑，搭配单根精密传动丝杆实现双滑台的独立位移调节，每个滑台台面都预设了标准化的螺纹安装孔阵列，可适配不同规格的工装夹具、检测元件的安装需求；手轮端设置了刻度指示盘结构，可实现位移量的精准读取，滑台侧方配备快速锁紧手柄，调整到位后可直接锁止滑台位置，避免位移偏移。设计思路围绕工业生产中点检工位的手动位移调节需求展开，整体结构紧凑，安装基准面做了平整化处理，可直接固定在各类工作台架上使用，双滑台设计可同时搭载两组检测元件，满足多点位同步点检的作业需求，运动过程无卡顿结构，各部件之间的配合间隙预留合理，既保证了位移精度，也避免了过定位导致的操作卡滞问题。模型完成后做了全局干涉检查，所有运动部件在全行程范围内无干涉，装配关系完全符合实际机械装配逻辑，可直接用于运动仿真演示，也可作为自动化点检设备的基础模组进行二次开发设计。
