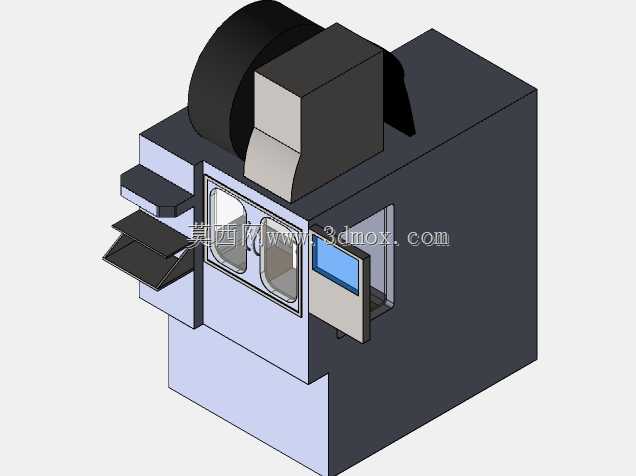

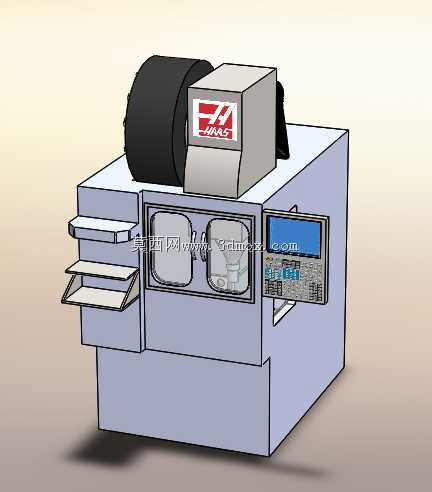

哈斯立式数控加工中心整机结构设计

这款立式数控加工设备主要面向中小型机械加工车间、模具制造工坊、职业院校数控实训基地等场景，可覆盖黑色金属、有色金属及部分工程塑料的平面铣削、轮廓铣削、钻孔、镗孔、攻丝等多工序加工需求，能够承接小批量精密零件生产、模具型腔粗精加工、工装夹具定制加工等常见加工任务，是离散制造领域应用覆盖面极广的通用金属切削设备。从功能特性来看，设备采用立式主轴布局，主轴箱沿立柱导轨做垂直进给运动，工作台可实现X、Y两个方向的水平进给，三向进给均搭配精密传动结构，能够保证切削过程中的进给稳定性与定位精度；设备前部设置双开门透明防护舱，既可以观察内部加工状态，又能阻挡切削过程中飞溅的切屑与切削液，避免加工安全隐患；操作面板布置在设备前部右侧，符合多数操作人员的站立操作习惯，面板集成显示屏与按键操作区，可直接完成程序输入、参数调整、加工状态监控等操作；设备左侧设置多层外置置物托架，可临时放置待加工工件、常用刀具、检测量具等物品，减少操作人员往返取件的动线长度。在设计思路上，整机采用一体式床身底座结构，底座内部预留足够的容屑与切削液回流空间，保证设备整体刚性的同时，兼顾排屑与切削液循环的实用性；顶部的刀库结构采用后置布局，不占用前部操作空间，换刀动作路径短，能够有效缩短非加工等待时间；设备侧面预留电气柜安装空间，将强电、弱电控制模块集中布置，便于后期设备维护与故障排查；整机外形遵循紧凑化设计原则，在保证足够加工行程的前提下，尽可能压缩设备占地尺寸，对中小型加工车间的场地适配性更强，无需预留过大的安装周边空间，设备安装时仅需保证前部操作区预留足够的工件上下料空间、后部预留散热与维护通道即可，无需特殊的地基加固处理，普通硬化车间地面即可满足安装承重要求。
