机床用凸轮式自动换刀机构结构设计

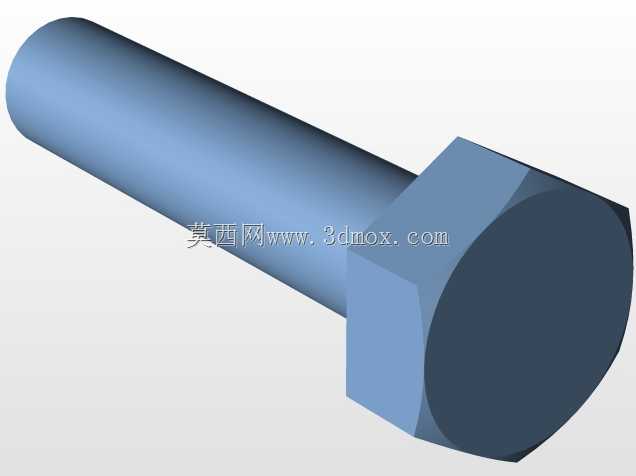

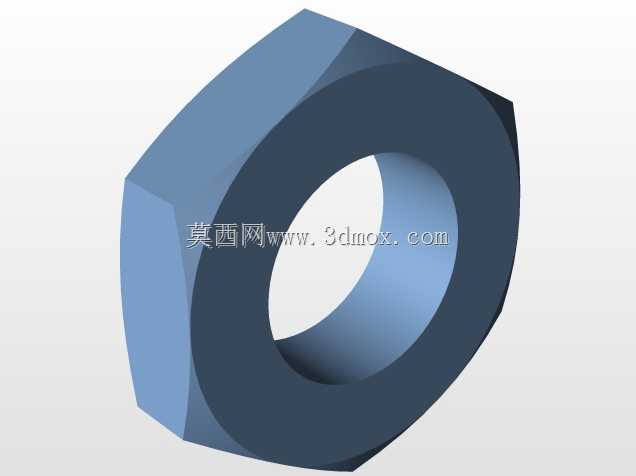

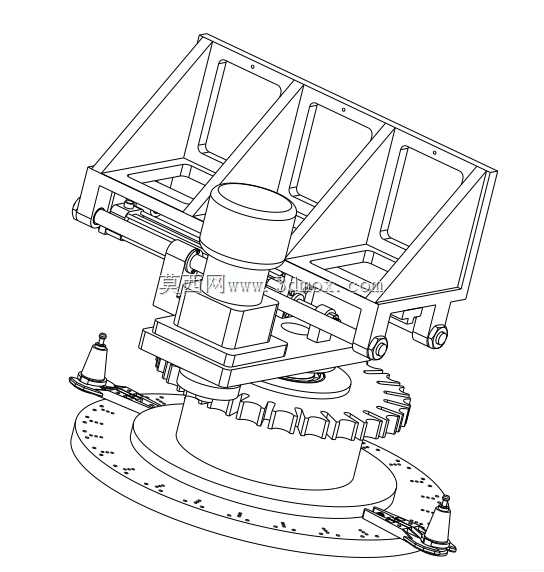

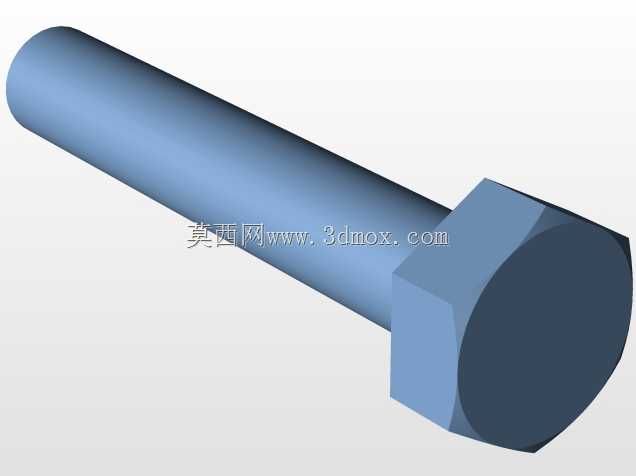

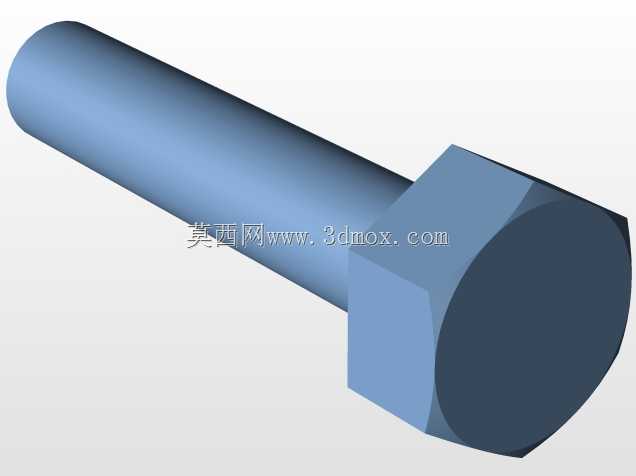

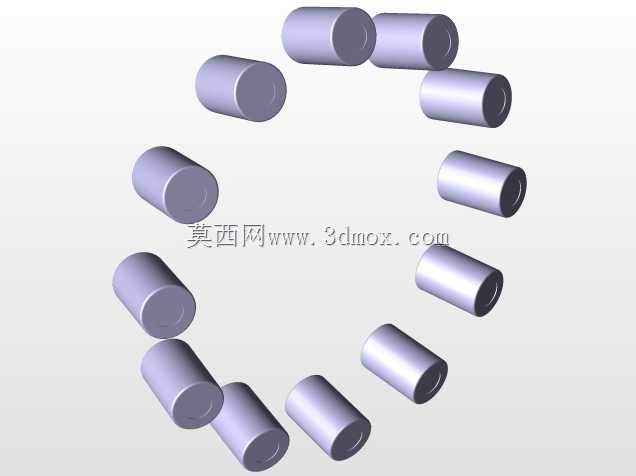

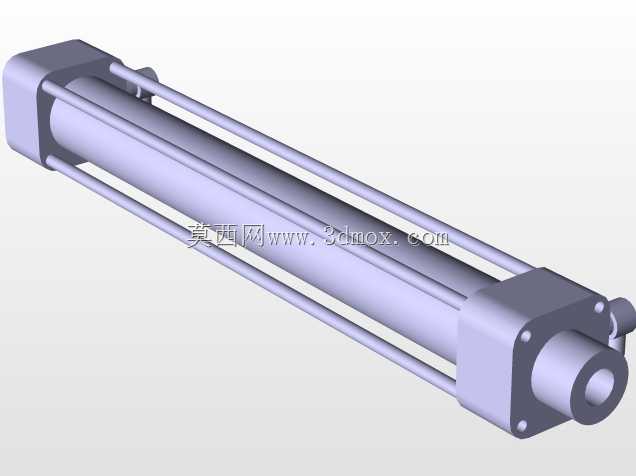

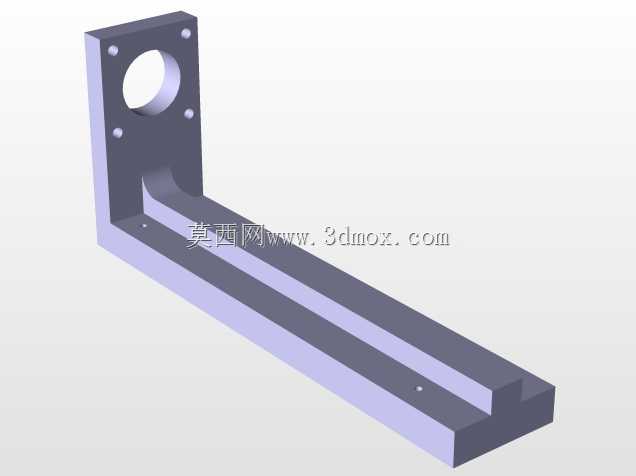

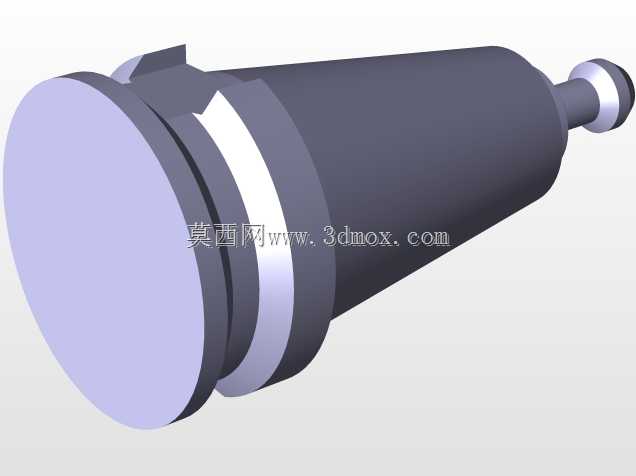

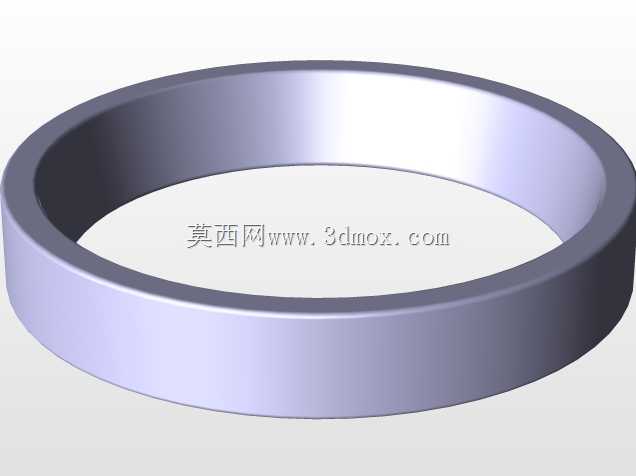

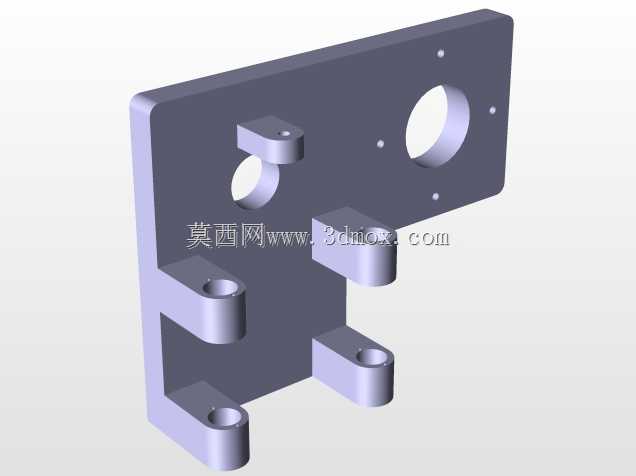

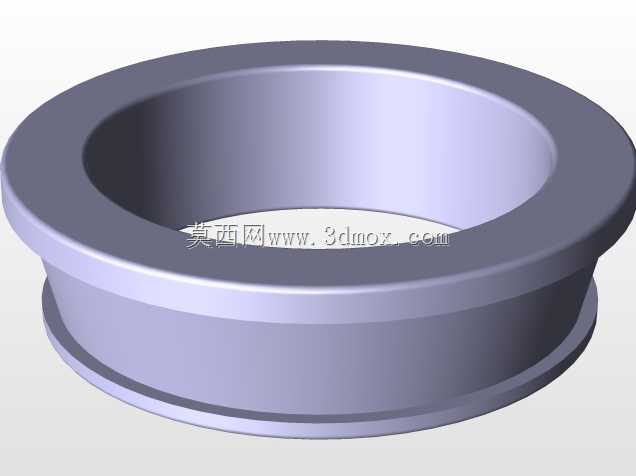

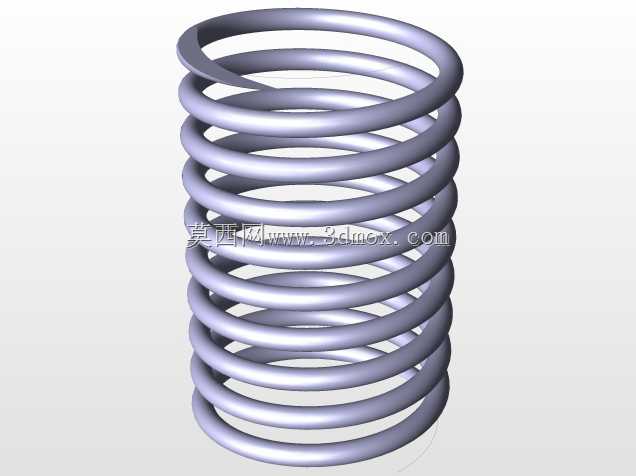

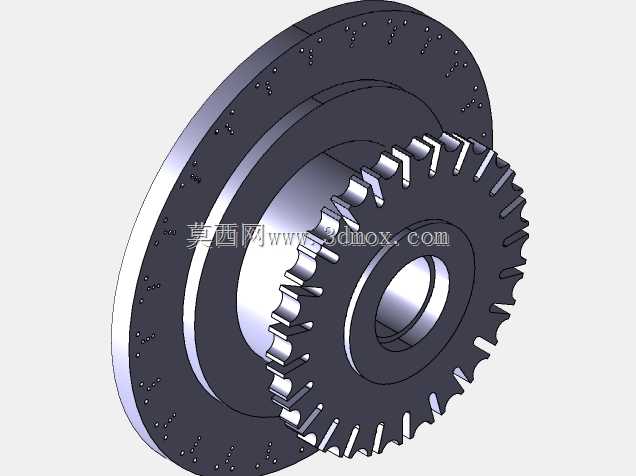

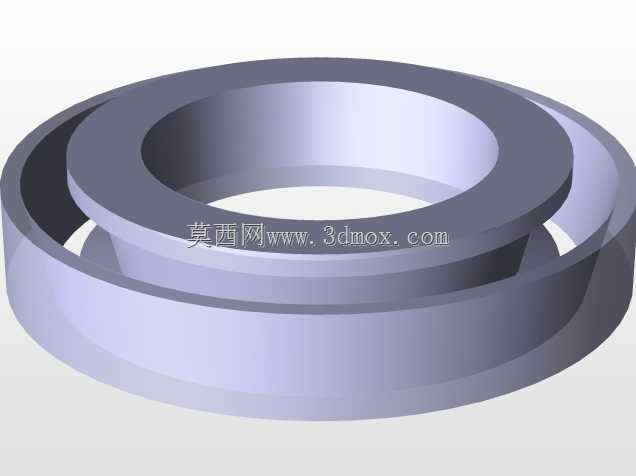

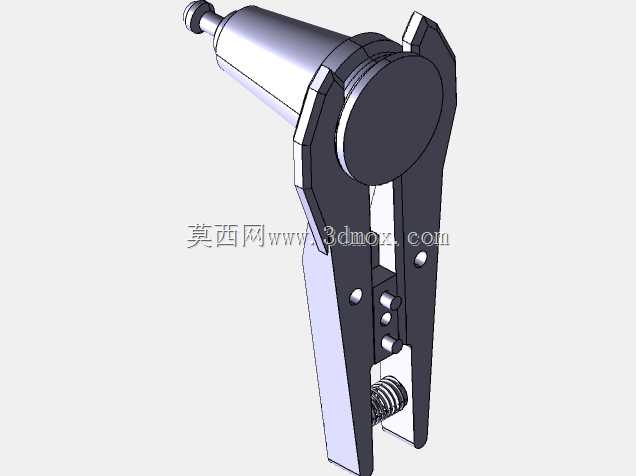

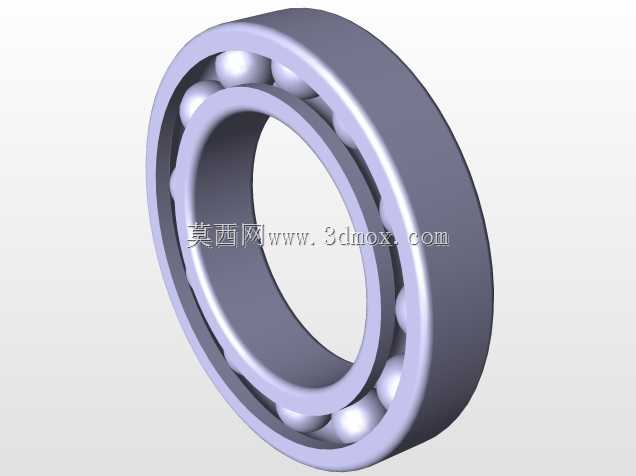

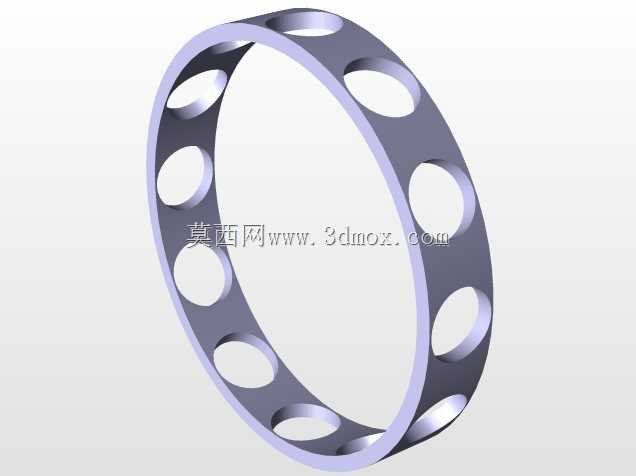

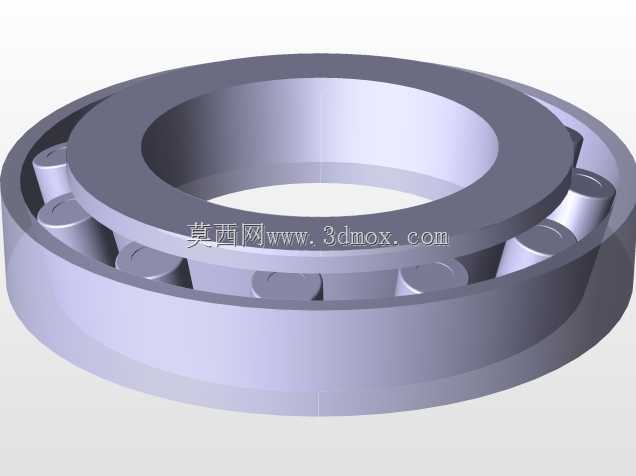

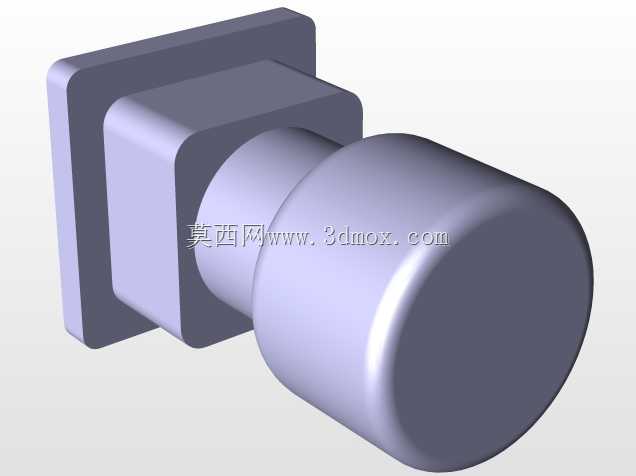

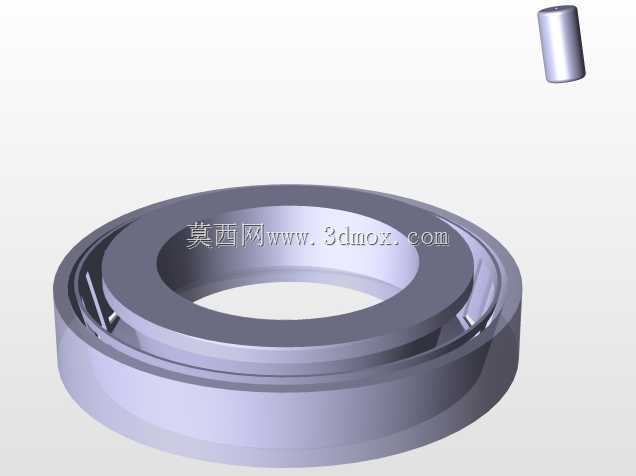

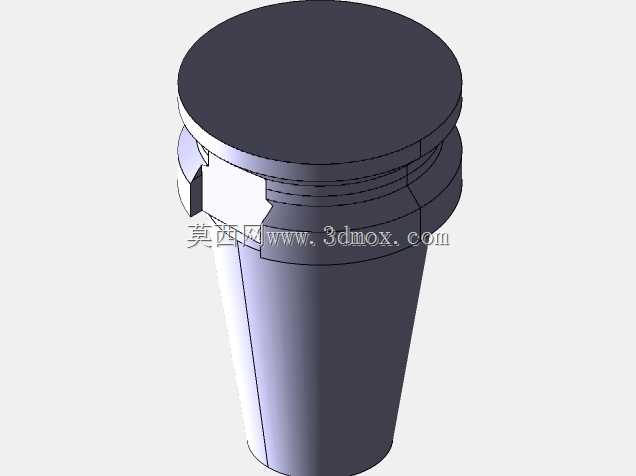

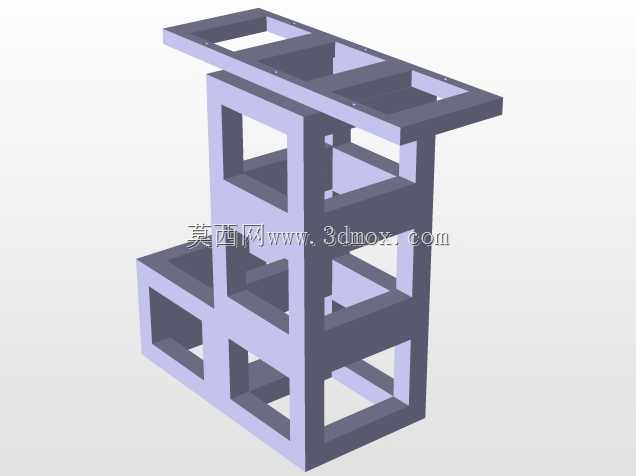

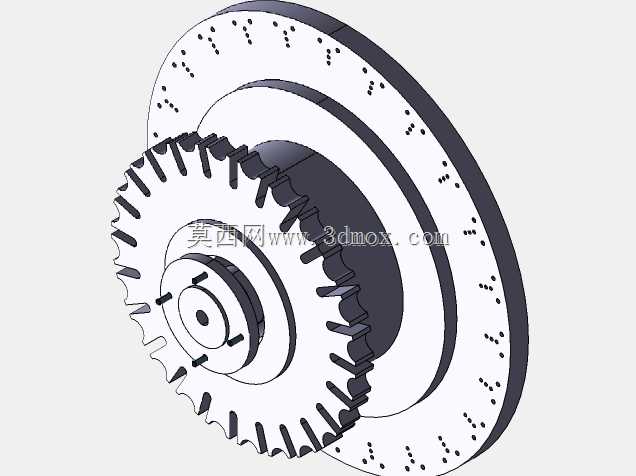

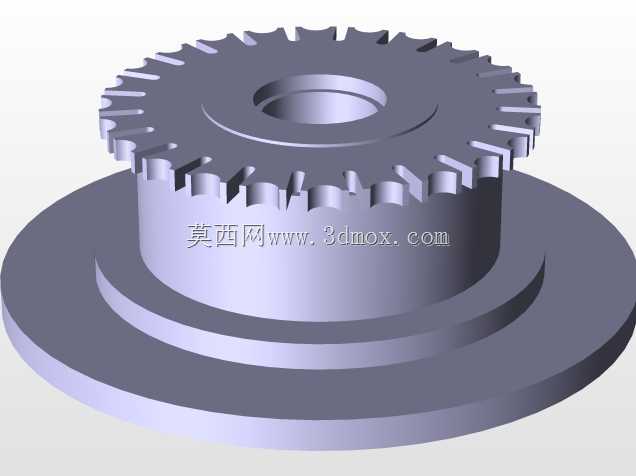

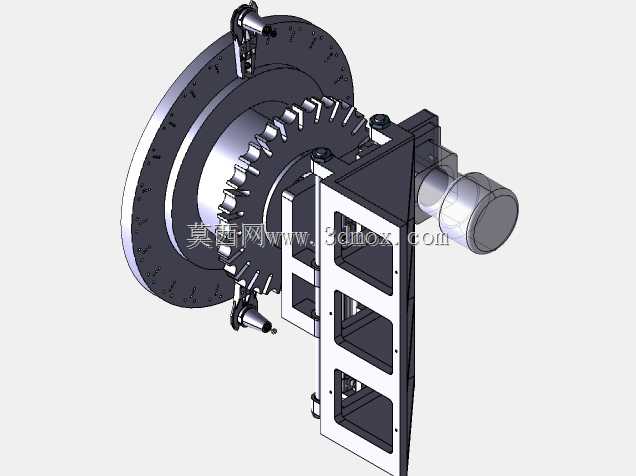

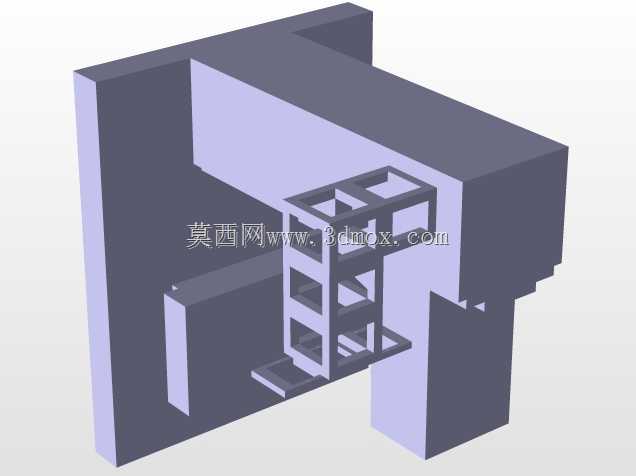

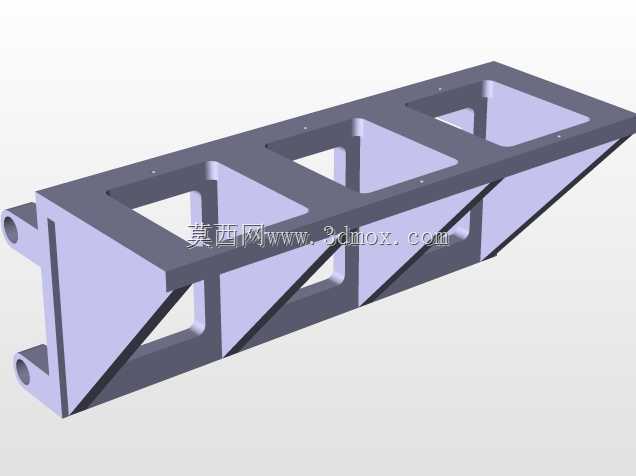

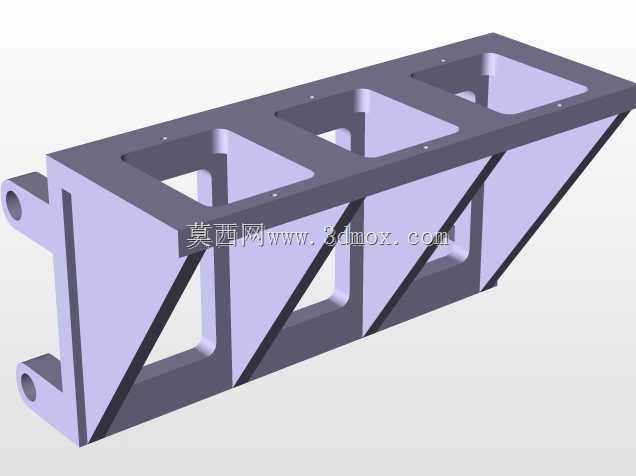

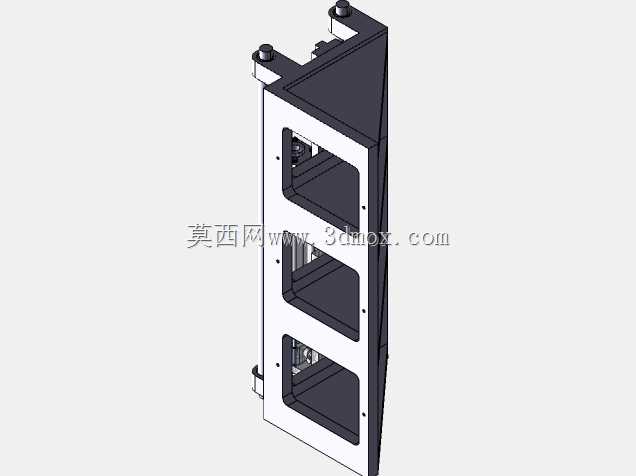

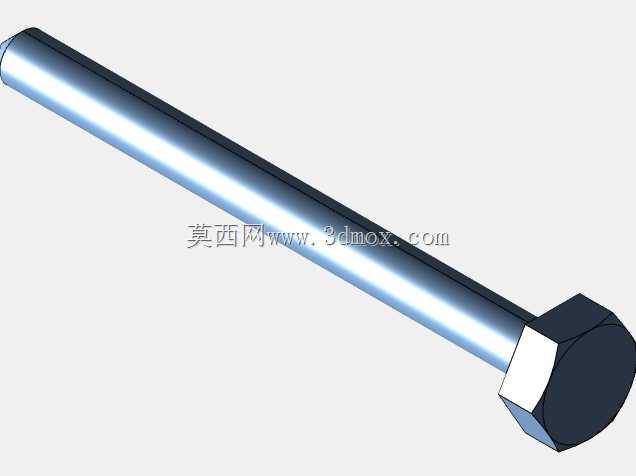

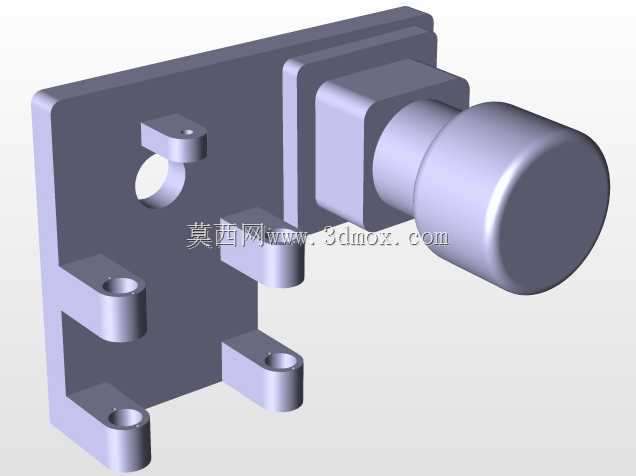

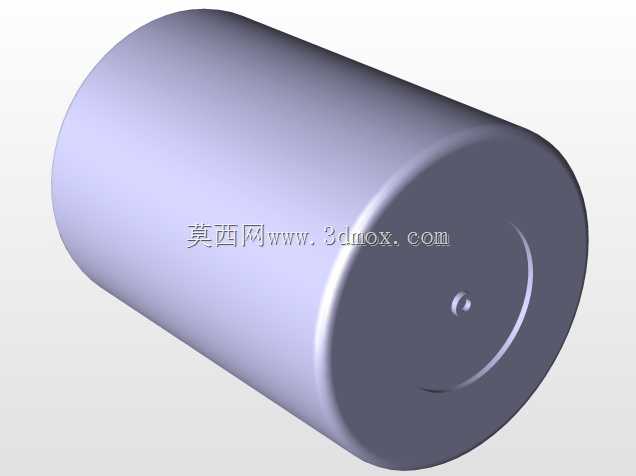

该结构为加工中心配套的凸轮式自动换刀执行机构，主要应用于立式数控加工中心、龙门铣削加工设备的工序自动切换场景，能够在机床完成单工序加工后，自动完成主轴与刀位之间的刀具交换动作，替代人工换刀操作，大幅缩短非加工等待时长，提升复杂零件多工序加工的连续作业效率，适配多品种小批量的精密零件加工生产场景，覆盖模具制造、航空结构件加工、通用机械零件生产等多个加工领域。该机构核心功能是完成刀具的精准抓取、转位、交换与复位动作，整套机构采用凸轮驱动与齿轮分度结合的传动方案，底部的分度盘沿圆周均匀布置刀位，可容纳多把不同规格的加工刀具，通过间歇分度动作实现待换刀具的精准对位，上方的摆臂结构配合凸轮传动完成升降、回转的复合动作，能够在主轴停转定位后，同步完成旧刀具拆卸与新刀具安装的动作流程，换刀过程动作连贯，定位重复精度可满足精密加工的装刀要求，有效避免人工换刀带来的装夹误差与安全隐患。设计过程中优先考虑机构的动作可靠性与安装适配性，整体采用框架式焊接支撑结构作为承载基体，在保证结构刚性的前提下尽可能降低整体自重，传动链路中采用滚子齿轮与共轭凸轮配合的传动形式，减少传动间隙带来的换刀冲击，延长机构使用寿命；所有转动副位置均预留润滑通道与密封结构，适配车间多粉尘、多切削液的作业环境，降低日常维护频次。外形设计上充分考虑机床的安装边界，整体回转半径控制在机床主轴侧方的安全空间内，不会与机床钣金护罩、工作台行程范围产生干涉，底部安装法兰采用标准化连接尺寸，可直接适配多数主流规格立式加工中心的主轴侧安装位，无需对原有机床结构进行大规模改造；机构的驱动单元可根据机床原有配置选择伺服或异步电机驱动，电气接口预留通用接线点位，能够快速接入机床的原有数控系统，实现换刀动作的逻辑联动。整套结构的运动轨迹经过反复仿真验证，换刀过程中摆臂的动作路径避开主轴与工作台的运动干涉区，分度盘的刀位设计兼容通用标准刀柄规格，可满足铣刀、钻头、镗刀等多种常用加工刀具的存放与交换需求，在保证换刀速度的同时，有效控制机构运行的振动与噪音，适配高速加工设备的配套使用要求。
