铁路车手牵引连接装置结构设计

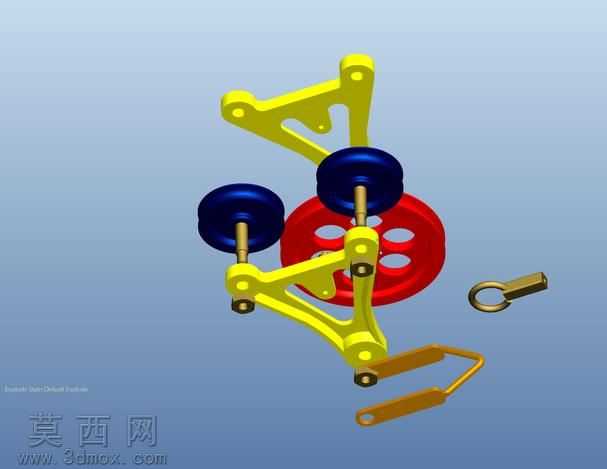

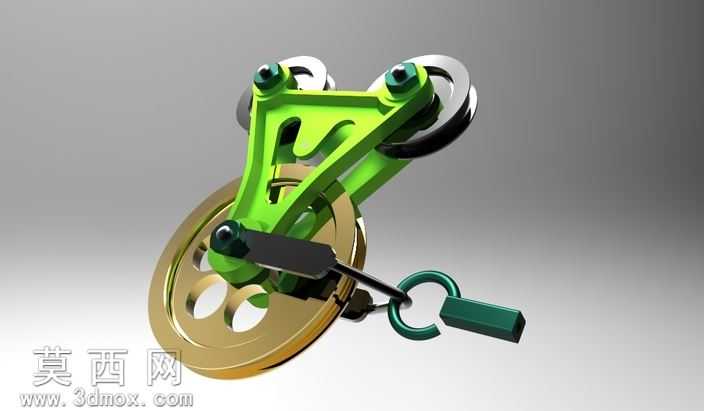

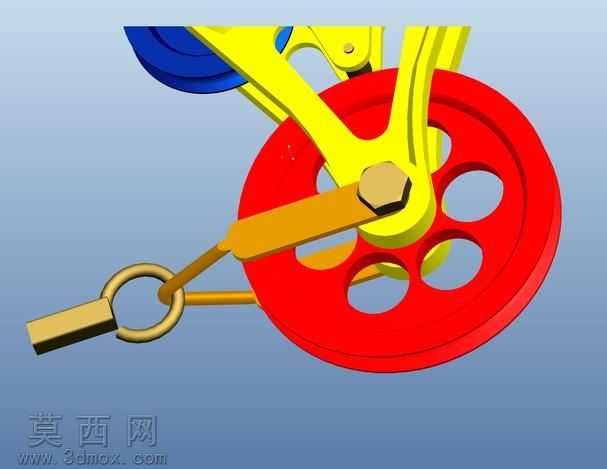

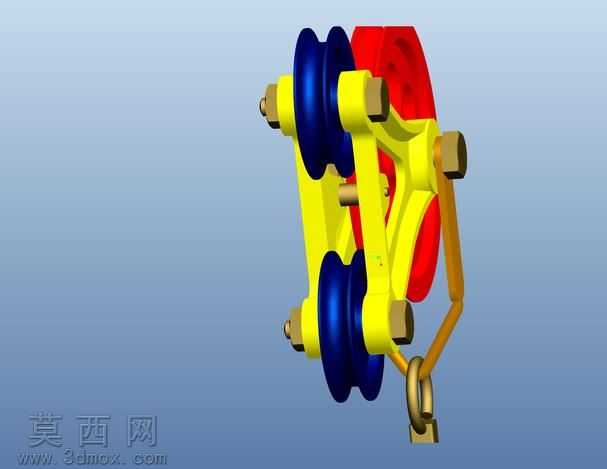

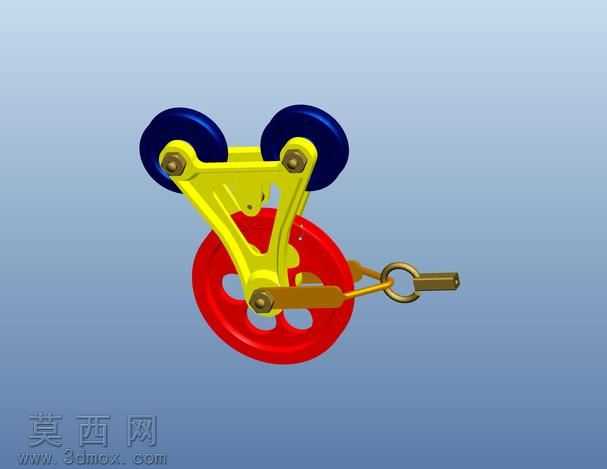

本作品为铁路车手牵引引线的三维结构设计，建模阶段采用参数化特征建模思路完成全零件构建，首先梳理牵引装置的功能逻辑：该装置需实现牵引动作的力传递、活动关节的灵活转动、连接端的可靠锁止三大核心功能，建模时先绘制核心支架的二维草绘轮廓，通过拉伸、切除、圆角特征完成绿色三角主支架的实体构建，支架上的安装孔位严格按照转动副的配合尺寸预留公差，确保后续装配时销轴可顺畅穿入。转动轮部分分别构建金属外圈与内圈结构，通过同轴心配合装配到支架的上下安装位，轮体边缘做倒角处理避免应力集中，轮体与支架之间预留转动间隙，模拟真实工况下的滚动摩擦状态。下方的牵引轮采用黄铜质感的材质设定，建模时在轮面开设三个对称的减重孔，既降低零件自重又兼顾视觉层次感，轮体中心的安装轴与支架下端的孔位做间隙配合，可实现绕轴的自由转动。牵引连接部分构建了黑色拨杆、C形连接环与矩形牵引块，拨杆一端与牵引轮的偏心位置做铰接配合，另一端通过销轴与C形环连接，C形环与牵引块的挂接结构做了防脱限位设计，模拟真实牵引作业时的连接可靠性。渲染阶段采用工作室渐变灰色背景，主光源从左上方45度角打光，搭配右侧补光弱化阴影死区，材质分配上：主支架采用亮绿色哑光工程塑料材质，表面添加细微的颗粒质感模拟工程塑件的表面状态；转动轮与销轴采用抛光金属材质，添加高反射属性与细微的划痕纹理提升真实感；下方牵引轮采用黄铜金属材质，调整金属粗糙度参数呈现半哑光的金属色泽，还原铜质零件的厚重质感；拨杆与牵引块采用深灰色硬质金属材质，连接环采用亮面镀铬金属材质，通过不同材质的质感差异清晰区分各个功能部件。结构设计上充分考虑牵引装置的运动合理性，所有转动副的位置均经过运动干涉检查，确保牵引动作过程中各零件不会发生碰撞，三角支架的结构形态兼顾了力学承载性能与轻量化需求，倾斜的加强筋结构可有效分散牵引时的拉力载荷，避免支架受力变形，整体模型完整还原了铁路车手牵引引线的装配关系与运动逻辑，可用于机械原理演示、结构参考等场景。
