长行程独立悬架越野钢管车三维设计

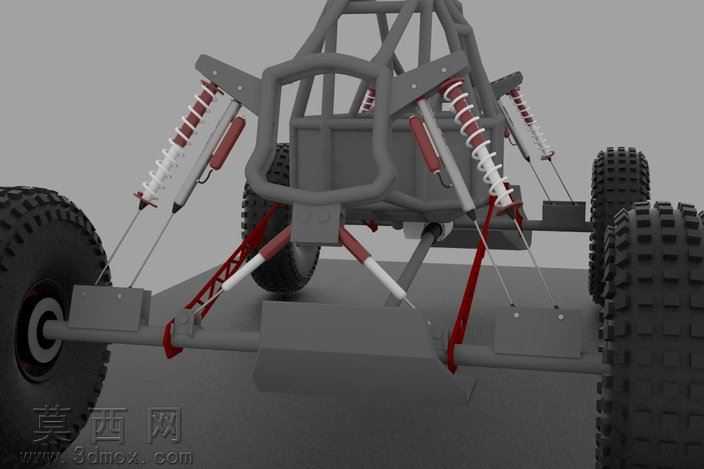

本作品为采用Rhino完成的全地形越野钢管车三维建模设计，核心聚焦于大行程独立悬架系统的结构还原与性能化设计。建模阶段以实车钢管buggy的结构比例为基准，首先搭建空间管阵式车架的线框骨架，采用圆形管材截面沿空间路径扫掠生成车架实体，精准还原防滚笼、主承载梁、悬架安装支座的空间位置关系，所有管材衔接处做共面贴合处理，避免出现结构错位与干涉问题。悬架系统作为本设计的核心亮点，采用双叉臂式独立悬架结构，上下控制臂均通过铰接结构与车架、转向节实现连接，建模过程中严格还原各铰接点的旋转自由度，可直观呈现悬架跳动过程中的运动轨迹。减震系统采用螺旋弹簧与阻尼筒分体式布局，搭配多段可调的减震阻尼结构，建模时分别还原螺旋弹簧的螺旋扫掠实体、阻尼筒的缸筒与活塞杆结构、上下安装吊耳的铰接结构，弹簧圈距、阻尼筒行程参数均参考专业越野减震的真实比例设定，可清晰展示长行程减震在极限压缩、拉伸状态下的工作状态。行走系统部分还原了大颗粒深花纹越野轮胎的胎面纹理，采用曲面凹凸映射结合实体偏移的方式还原胎纹的立体结构，轮毂采用多辐式轻量化设计，轮边连接结构与转向节、刹车卡钳的安装位完全匹配。渲染阶段采用哑光深灰金属材质赋予车架主体，还原钢管车架的金属质感，减震弹簧采用亮红色金属漆材质、阻尼筒采用哑光银金属材质，通过色彩区分强化悬架结构的视觉辨识度，轮胎采用哑光黑色橡胶材质，添加细微的颗粒质感模拟橡胶表面的粗糙触感，场景采用素色中性灰背景，搭配柔和的三点布光，弱化多余光影干扰，清晰突出悬架系统的结构细节与布局关系。设计过程中重点校核了悬架上下跳动时的运动干涉情况，确保减震器达到最大压缩行程时，控制臂、拉杆、轮胎与车架之间不会发生碰撞，同时预留了转向系统、动力总成的安装空间，整体结构完全符合专业越野钢管车的设计逻辑，可作为越野底盘结构学习、悬架运动原理演示的参考模型。
