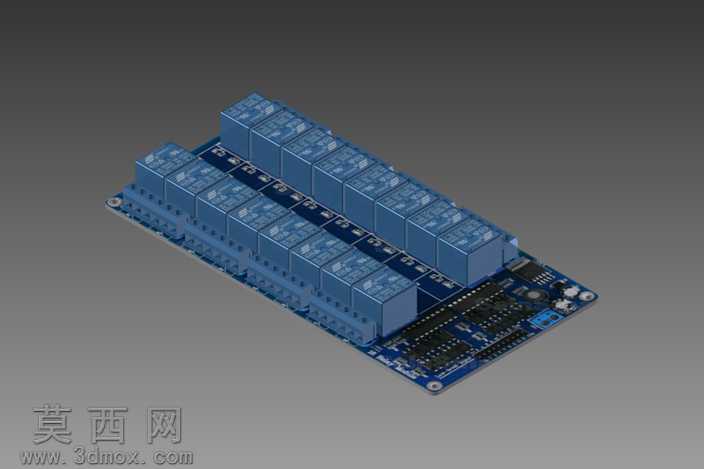

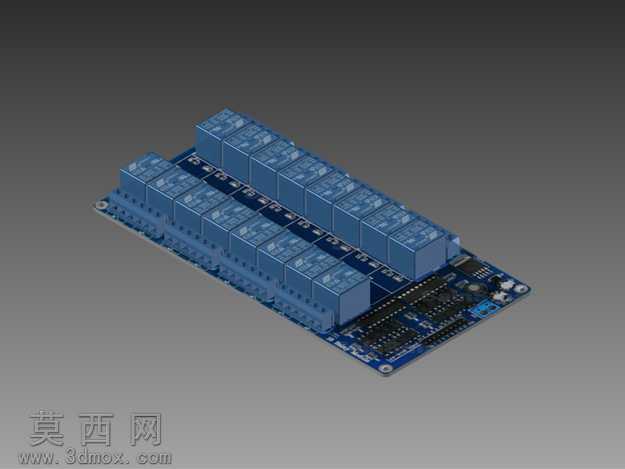

十六通道12V继电器控制模块三维结构

本作品为十六通道12V继电器控制模块的三维建模成果，建模过程中首先依据实物测绘与产品公开尺寸参数，在Autodesk Inventor软件中搭建整体装配框架，先完成PCB基板的基础建模，精准还原基板的长宽厚尺寸、安装定位孔位、边缘倒角以及板载丝印层的布局轮廓，确保基板的机械安装基准完全匹配实物规格。随后针对板载的十六个蓝色继电器单体进行逐一建模，还原继电器外壳的长方体造型、顶部的标识凹槽、引脚的排布间距与折弯形态，同时对继电器底部与PCB板的焊接点位做细节还原，保证每个继电器的装配位置整齐排布，呈现两排并列的规整布局。完成核心元件建模后，对板载的其余附属电子元件进行建模还原，包括贴片电阻、电容、二极管、指示灯、接线端子、光耦隔离元件等，按照实物的排布位置逐一装配，还原元件的高度差与布局疏密关系，接线端子部分还原了螺丝固定位的凹槽、接线孔的内凹结构，指示灯部分还原了圆形灯珠的凸起形态。材质渲染阶段，为PCB基板赋予深绿色阻焊层材质，调整表面粗糙度模拟真实电路板的哑光质感，为继电器外壳赋予深蓝色工程塑料材质，添加轻微的反光效果还原塑料外壳的质感，金属引脚部分赋予亮银色金属材质，调整金属度与粗糙度参数还原焊锡与铜引脚的光泽差异，接线端子的螺丝部分赋予镀锌金属材质，指示灯部分赋予半透明的红、绿塑料材质，模拟未点亮状态下的灯珠质感。结构设计上还原了模块的光耦隔离电路布局特征，预留了标准安装孔位，可直接适配工控项目的安装需求，建模过程中对元件间的装配间隙做了精准校验，避免出现干涉问题，整体模型完整呈现了该继电器模块的外观结构与装配关系，可用于工控电路演示、安装布局模拟、教学展示等场景，模型的每个零件都可单独拆分编辑，方便后续进行结构修改或者工程导出使用。
