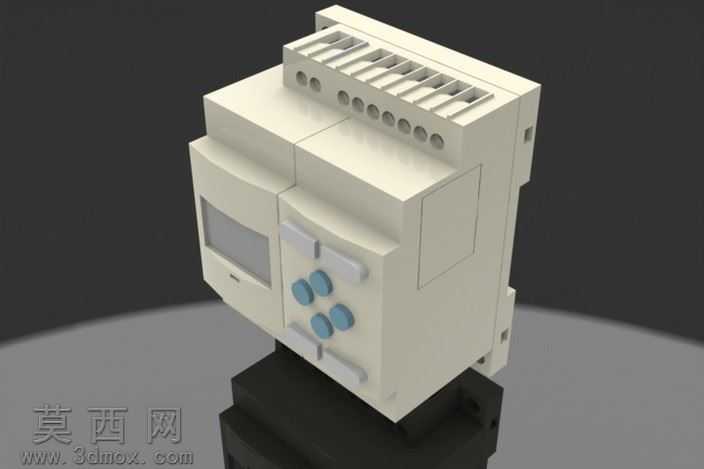

欧姆龙导轨式控制继电器三维建模作品

本作品为欧姆龙品牌导轨安装式控制继电器的三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的建模思路，先拆分继电器各功能结构模块分别建模再完成总装配。首先针对继电器主体外壳部分，参考实物的米白色阻燃工程塑料材质特征，先绘制外壳的基础拉伸轮廓，精准还原外壳表面的散热格栅结构，顶部的接线端子开孔采用阵列特征完成，保证每个开孔的间距、孔径完全符合实物尺寸，外壳侧面的导轨卡扣结构单独建模，还原卡扣的弹性卡位结构细节，确保卡扣与标准DIN导轨的配合尺寸精准。针对正面操作区域，分别完成显示屏视窗、功能操作按键的建模，按键的圆角弧度、排布间距严格参照实物比例，视窗部分采用半透明材质参数设置，还原实物的透明PC视窗质感。底部的安装基座部分采用黑色哑光工程塑料材质，建模时还原基座与主体的卡扣连接结构，保证装配后无干涉错位。建模过程中对所有棱边做了符合工业产品设计规范的圆角处理，避免尖锐直角的失真问题，各零件间的装配间隙控制在合理范围内，还原真实产品的装配公差效果。材质渲染阶段，为不同部件匹配对应的物理材质属性，外壳部分设置合适的粗糙度参数模拟哑光塑料质感，按键部分添加轻微的光泽度区分操作件与壳体的材质差异，接线端子部分设置金属材质参数还原金属件的光泽与反光特性。整体模型完整还原了该款欧姆龙继电器的外观结构、安装特征与操作区域布局，可用于工控场景的装配模拟、电气柜布局演示、教学演示等场景使用，模型结构完整无破面，各特征参数可编辑，能够支持后续的结构调整与工程图导出使用。
