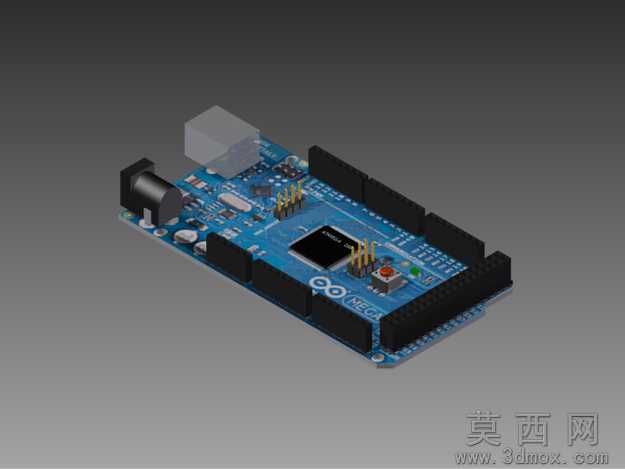

Arduino2560开发电路板三维模型

本模型为Arduino2560开发电路板的高精度三维建模成果，建模过程严格遵循实物逆向测绘与正向设计结合的流程，首先对实体开发板的整体轮廓、元器件布局进行1:1尺寸标定，通过多视角影像采集提取各部件的长宽高、安装孔位坐标参数，依次完成PCB基板、主控芯片、排针排母、USB接口、电源接口、复位按键、电容电阻等元器件的独立建模，再按照实际焊接位置完成整体装配，过程中反复校验各部件的装配间隙，确保所有安装孔位尺寸精准，无干涉错位问题。参数设计层面，模型完整还原了Arduino2560开发板的标准尺寸规格，PCB板厚度、排针间距、接口尺寸均与实物完全一致，准确还原了板载元器件的排布逻辑，预留的扩展排针位置完全匹配官方标准，可直接用于扩展模块的装配模拟。渲染材质方面，针对不同部件匹配了对应真实材质，PCB基板采用哑光蓝绿色阻焊层材质，芯片表面设置哑光黑塑封质感，金属排针、USB接口采用磨砂金属材质，电容、按键等部件分别匹配对应塑料、橡胶材质，渲染效果贴近实物视觉质感，可清晰区分不同元器件的外观特征。结构原理上，模型完整呈现了Arduino2560开发板的硬件布局结构，清晰展示了主控芯片位置、电源输入回路、通讯接口位置、IO扩展排针的排布逻辑，可直观呈现该开发板的硬件架构，帮助使用者快速理解板载资源分布。软件兼容层面，模型提供STEP、IGES等通用三维格式，同时兼容Autodesk Inventor2013及多数主流三维设计软件，可在SolidWorks、UG、ProE等常用工程软件中直接打开编辑，支持格式转换、工程图导出、装配模拟等操作，无需额外修复破面即可直接使用。研发教学应用层面，该模型可用于嵌入式开发教学中的硬件结构讲解，帮助初学者快速熟悉Arduino2560的硬件布局，也可用于智能硬件产品研发过程中的结构适配验证，在设计产品外壳、扩展模块时可直接调用该模型进行装配干涉检查，还可作为电子类专业三维建模教学的实操案例，用于电路板类产品建模流程的演示教学。
