重型液压电动型材分段弯曲加工设备

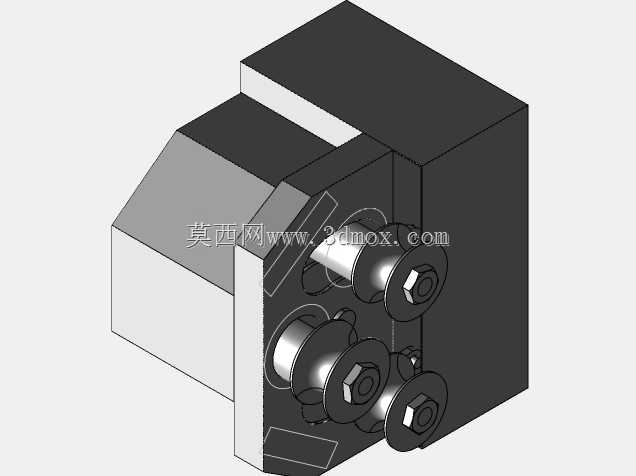

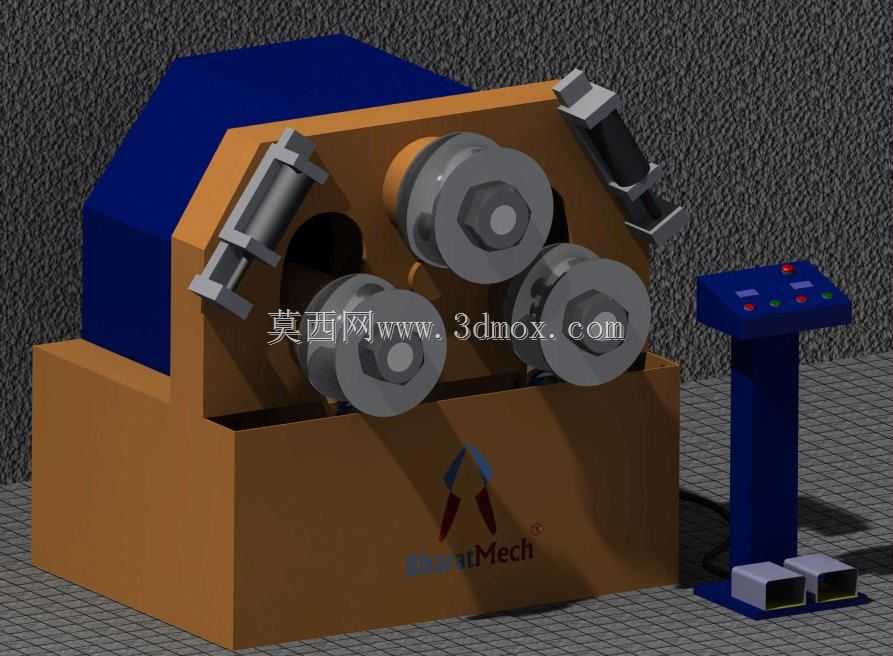

该设备主要面向金属型材加工领域，适用于钢结构厂房搭建、油气管道铺设、市政管网施工、大型场馆型材预制等多种工业场景，可完成圆形管材、方形型材、异截面金属轧材的连续分段弯曲作业，替代传统人工火焰加热弯曲、手动煨弯的低效加工模式，能够满足大壁厚、大直径金属型材的高精度弯曲成型需求，有效降低型材弯曲过程中的截面变形、壁厚减薄、弯曲角度偏差等常见加工缺陷。设备采用三辊轮主驱动加两侧液压辅助压料的结构布局，三个主成型辊轮呈品字形排布，下侧两个辊轮为主动驱动辊，内置减速传动结构输出大扭矩，可带动大规格重型型材平稳进给，上侧辊轮配合两侧斜向布置的液压压料油缸，可根据不同型材的截面尺寸、弯曲半径要求灵活调整压下量与进给速度，实现不同曲率半径的圆弧段、多段折线弯曲的连续加工，无需多次更换模具即可完成单根型材上多段不同角度的弯折作业。设计过程中充分考虑重型型材加工的载荷特性，主机机身采用整体箱式焊接结构，内部布置多道加强筋板，可承受大吨位弯曲作业时的反向冲击力，避免长期重载作业出现机身变形，保障长期加工精度稳定性；设备配套独立的立式操作控制台，操控面板高度符合人体站立操作的舒适区间，所有操作按钮、状态指示灯集中布置，操作人员可站在设备侧方安全区域完成全部参数调整与作业控制，控制台与主机之间采用柔性线缆连接，可根据车间场地布局灵活调整控制台摆放位置，避让型材上下料的作业空间。主机侧方预留液压站安装空间，液压管路采用隐藏式排布，避免加工过程中飞溅的金属氧化皮、切削液损坏管路，设备底部设置整板式安装底座，安装时只需将底座固定在平整的硬化车间地面即可，无需额外制作复杂的混凝土预埋基础，降低车间安装改造成本；设备的进料端与出料端预留足够的型材承托空间，可适配最长十二米的常规工业型材上下料作业，辊轮工作面采用高耐磨合金材质淬火处理，长期摩擦作业不易出现凹坑、磨损，减少型材表面的压痕划伤，保障成型后型材的外观质量。
