侧透水冷电竞电脑主机SolidWorks设计模型

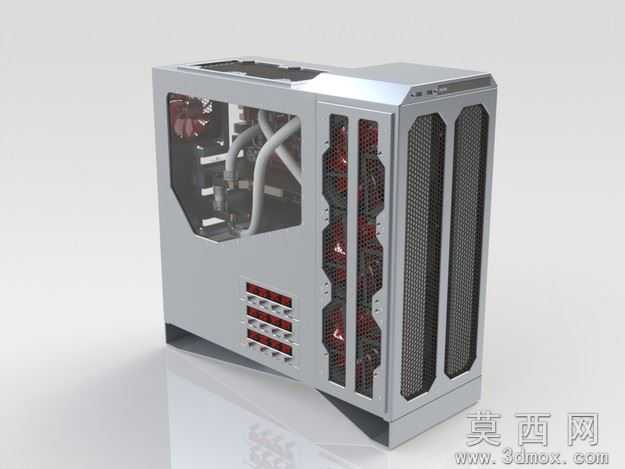

本模型为侧透水冷电竞电脑主机的完整三维设计成果，建模阶段以SolidWorks2011为核心工具完成全参数化搭建，首先从机箱整体外轮廓基准面绘制入手，通过拉伸、切除、抽壳等基础特征构建机箱主体框架，严格遵循ATX标准机箱的尺寸规范设定长宽高参数，预留主板安装位、电源仓位、硬盘扩展架的标准安装空间，针对侧透区域单独绘制异形切除轮廓，匹配高透亚克力侧板的安装卡槽结构，所有安装孔位均按照PC硬件通用标准设定孔径与孔距参数，保证虚拟模型与实际硬件安装尺寸完全匹配。参数设计环节对机箱散热风道做了专项优化，前面板设置三组120mm风扇位的安装阵列，对应网格通风区域做了等距阵列的通风孔特征，顶部预留240冷排安装位，底部设置独立电源进风防尘网区域，水冷管路部分按照硬管水冷的走线路径绘制3D草图，通过扫描特征生成弯管结构，精准匹配CPU冷头、显卡冷头与冷排的连接角度，同时预留了走线孔与扎带固定位的细节特征，还原真实装机的走线空间。渲染材质环节针对不同部件做了差异化材质赋予，机箱主体外壳采用磨砂银金属材质，设置合适的粗糙度与金属度参数还原金属哑光质感，侧透面板采用高透亚克力材质，调整折射与透明度参数模拟真实玻璃的透光效果，内部散热风扇扇叶采用半透明红色塑料材质，水冷管采用乳白色磨砂软管材质，金属冷头采用抛光金属材质，通过场景打光突出机箱内部硬件结构的层次感，渲染效果图清晰展现机箱的外观设计与内部布局。结构原理上完整还原了电竞机箱的硬件承载逻辑，采用下置电源独立仓位设计实现电源与其他硬件的散热隔离，PCI扩展槽设置七组可拆除挡板位支持多显卡安装，硬盘位采用免工具安装的卡扣结构设计，前面板IO区域预留USB接口、音频接口的安装开孔，机箱底部设置可调高度的防滑脚垫，所有结构均符合实际机箱的承重与安装逻辑，可直观展现电脑主机的硬件组装原理。软件兼容方面，模型原生为SolidWorks2011版本格式，可向上兼容SolidWorks2012至最新版本的软件打开编辑，同时支持导出IGES、X_T等通用中间格式，可适配UG、Pro/E、AutoCAD等多款主流三维设计软件，不存在特征丢失或破面问题，不同软件用户均可正常打开查看模型结构与参数。研发教学应用层面，该模型可作为工业设计专业学生学习机箱产品结构设计的参考案例，帮助学习者掌握钣金类产品的建模思路与参数化设计方法，也可作为PC硬件装机教学的演示素材，直观展现电脑主机内部的硬件布局与安装逻辑，同时也能为机箱厂商的新产品研发提供结构参考，辅助设计师快速调整外观与结构方案，缩短产品研发周期。
