镂空立柱式户外钢板投影灯具结构

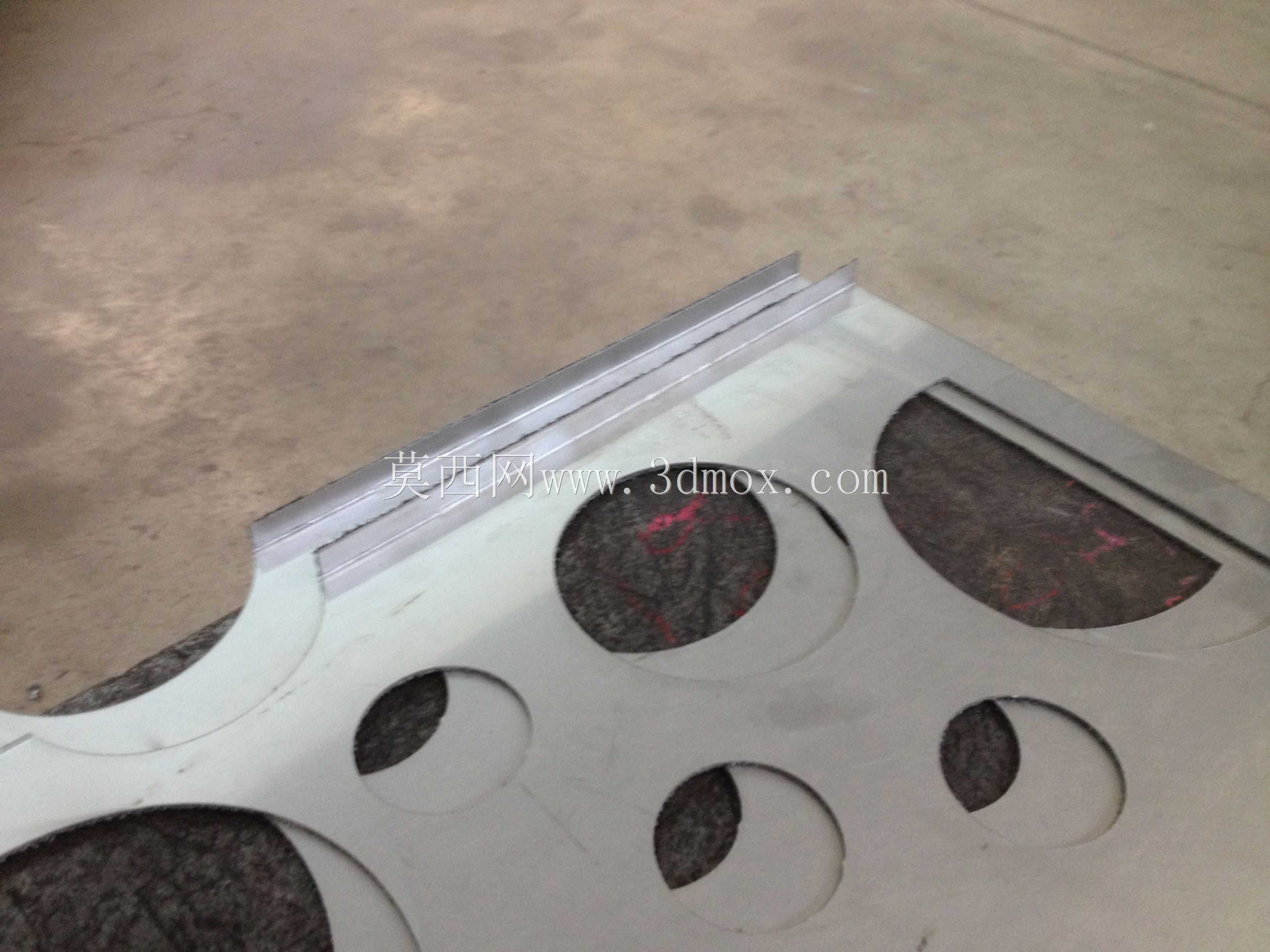

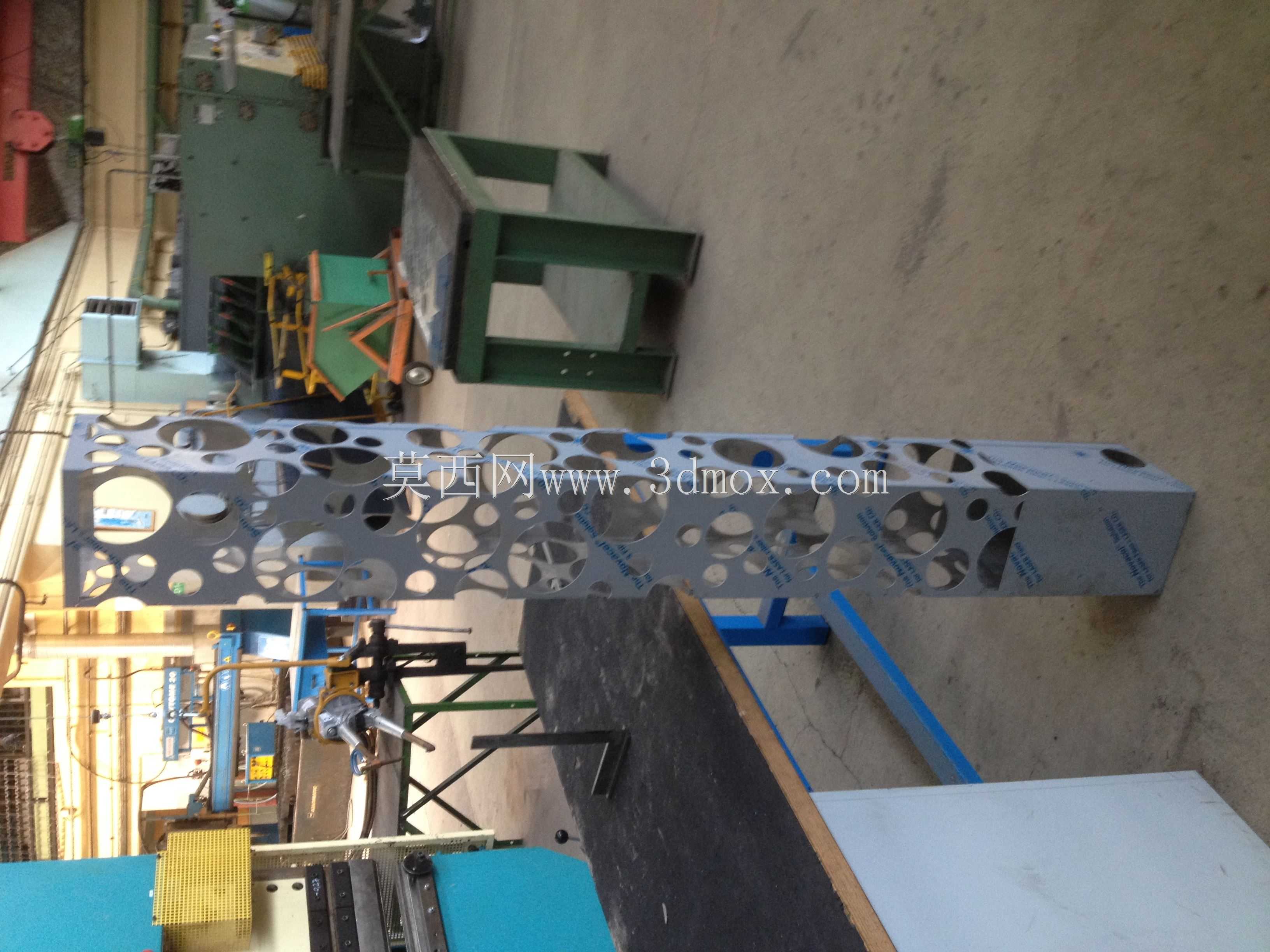

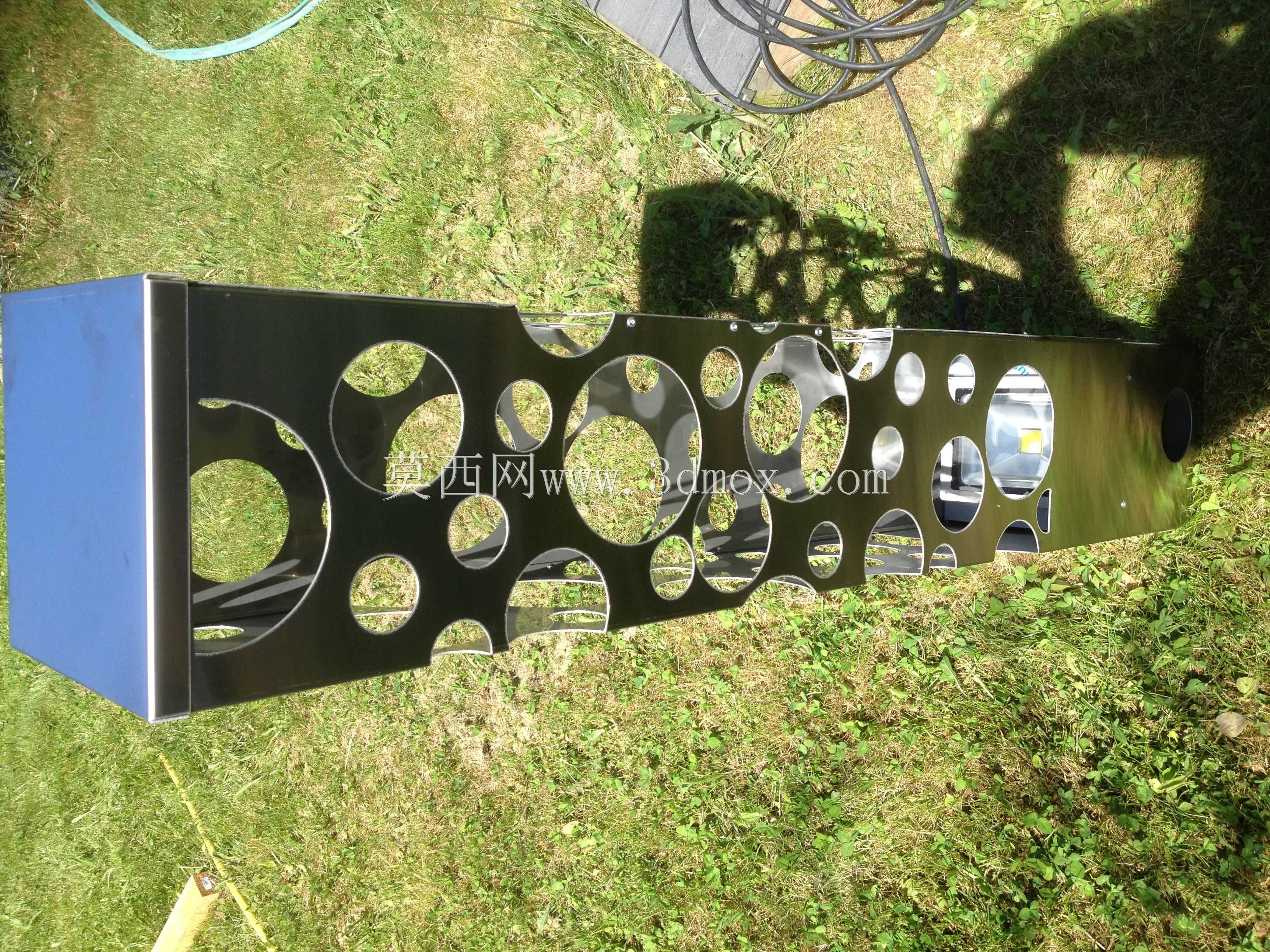

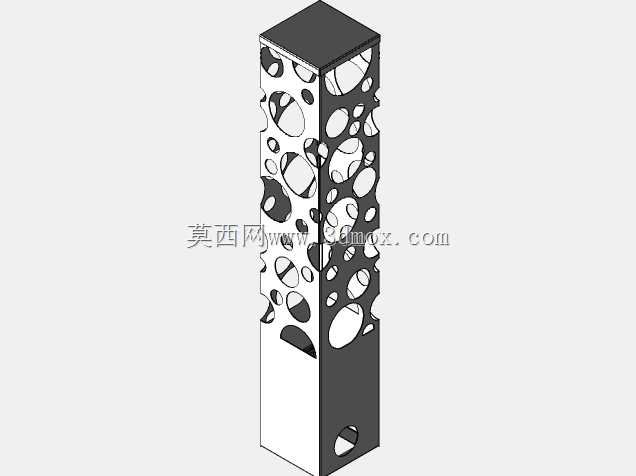

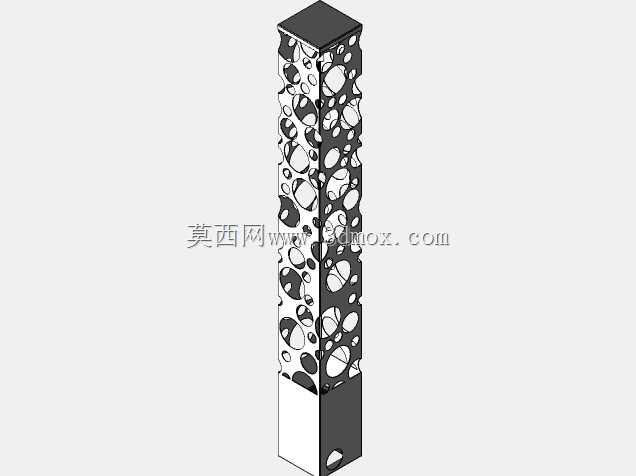

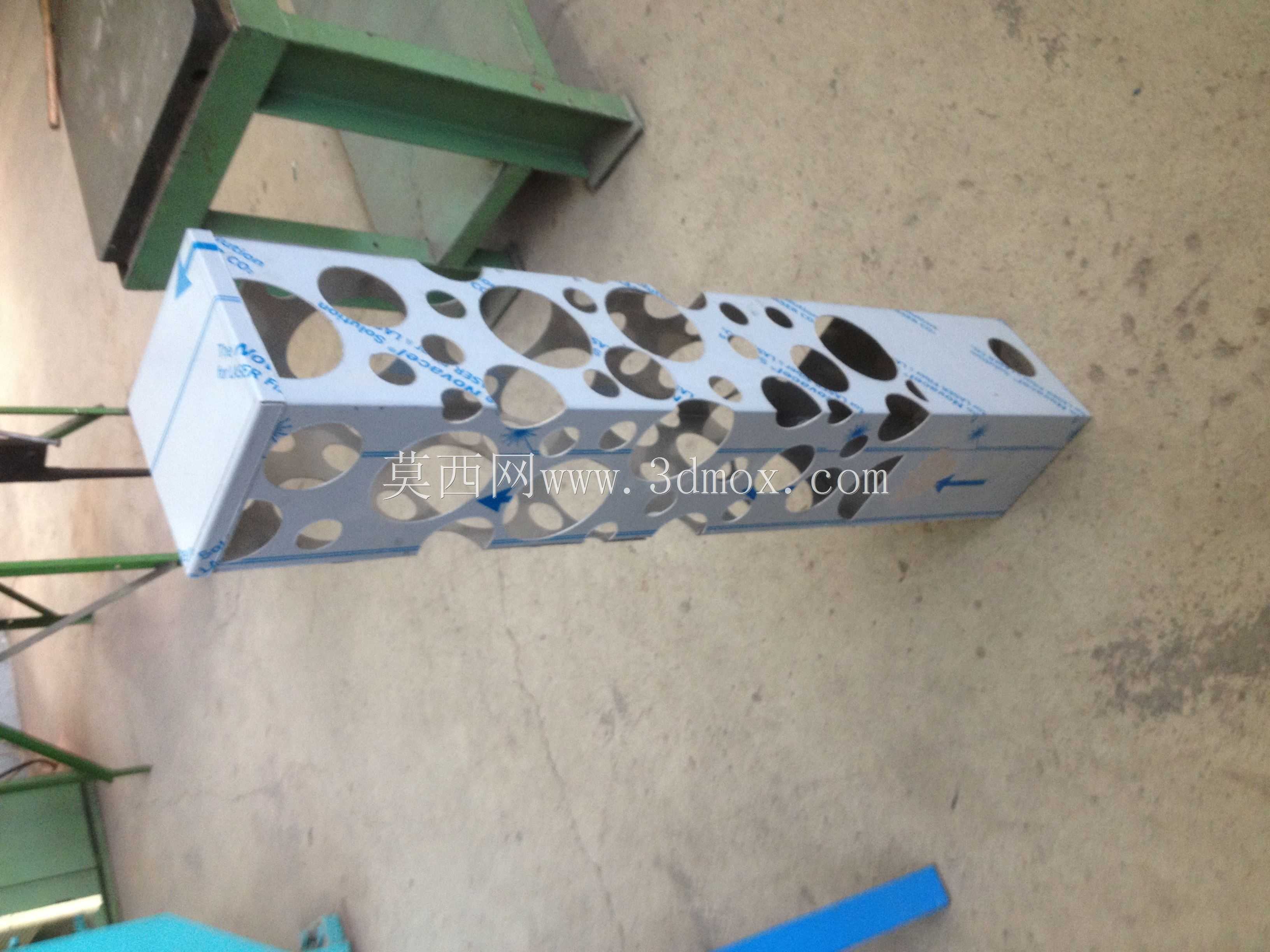

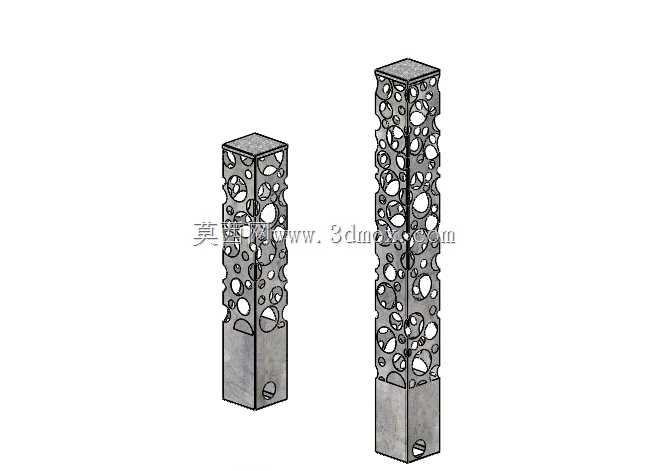

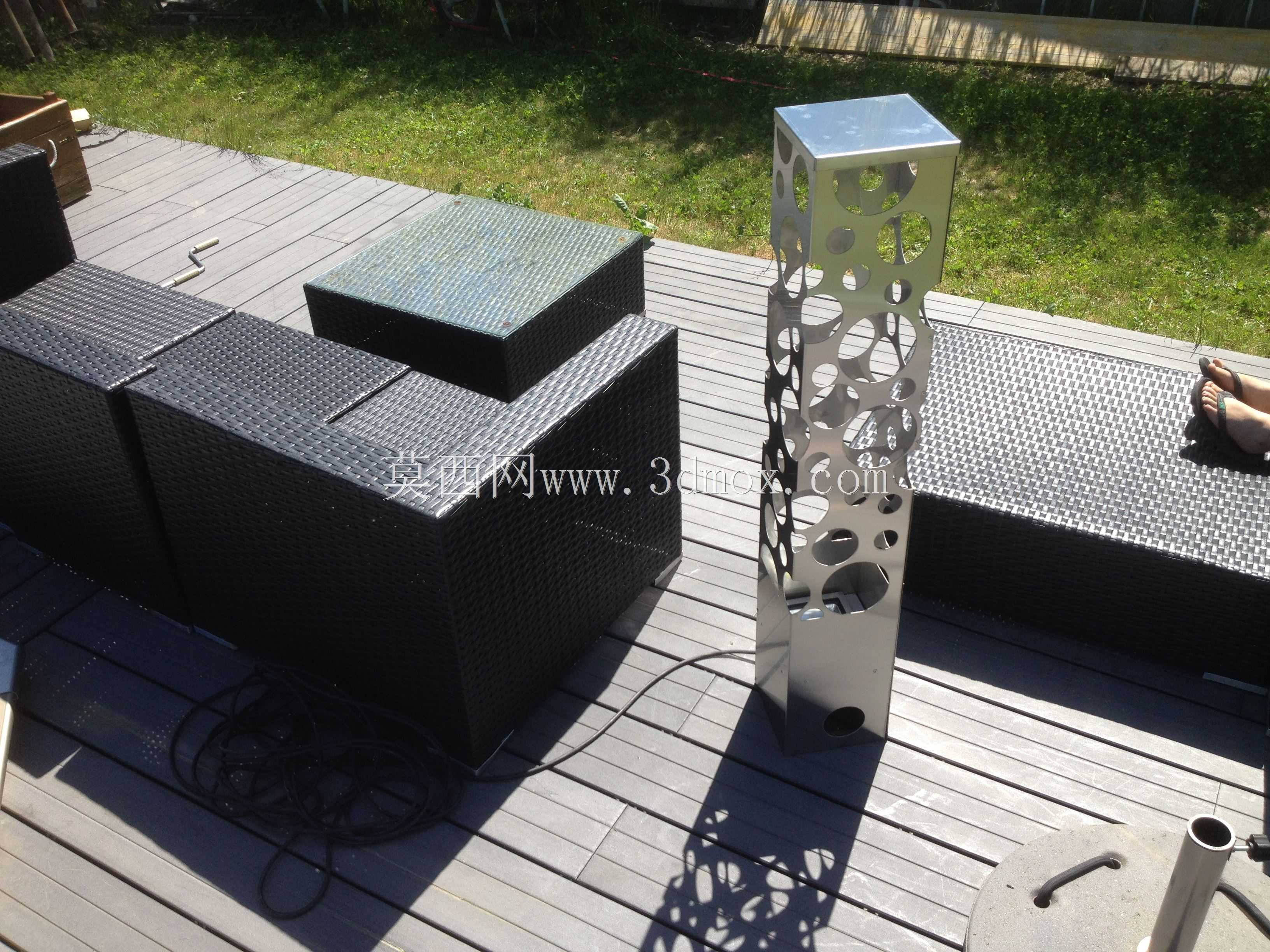

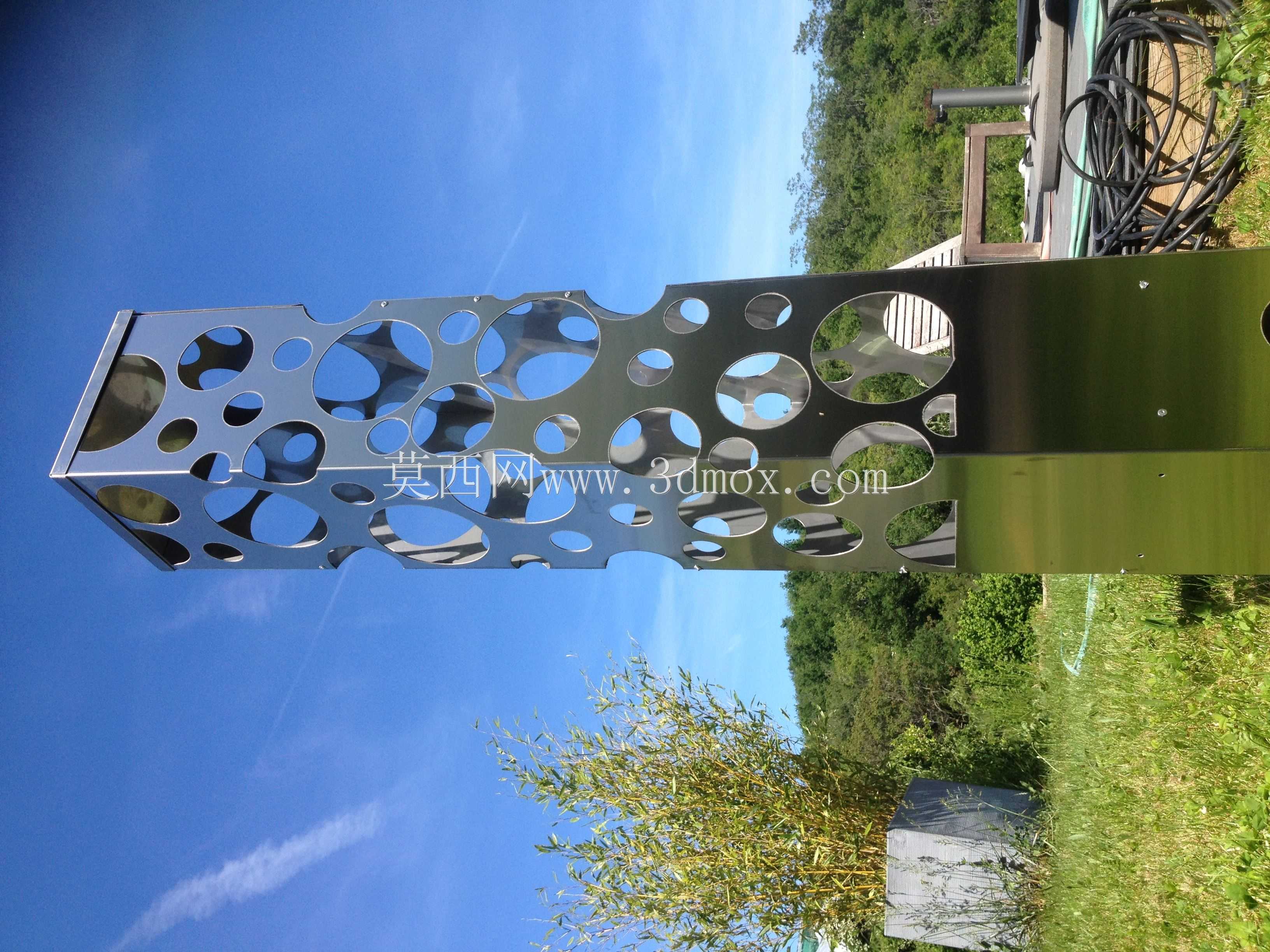

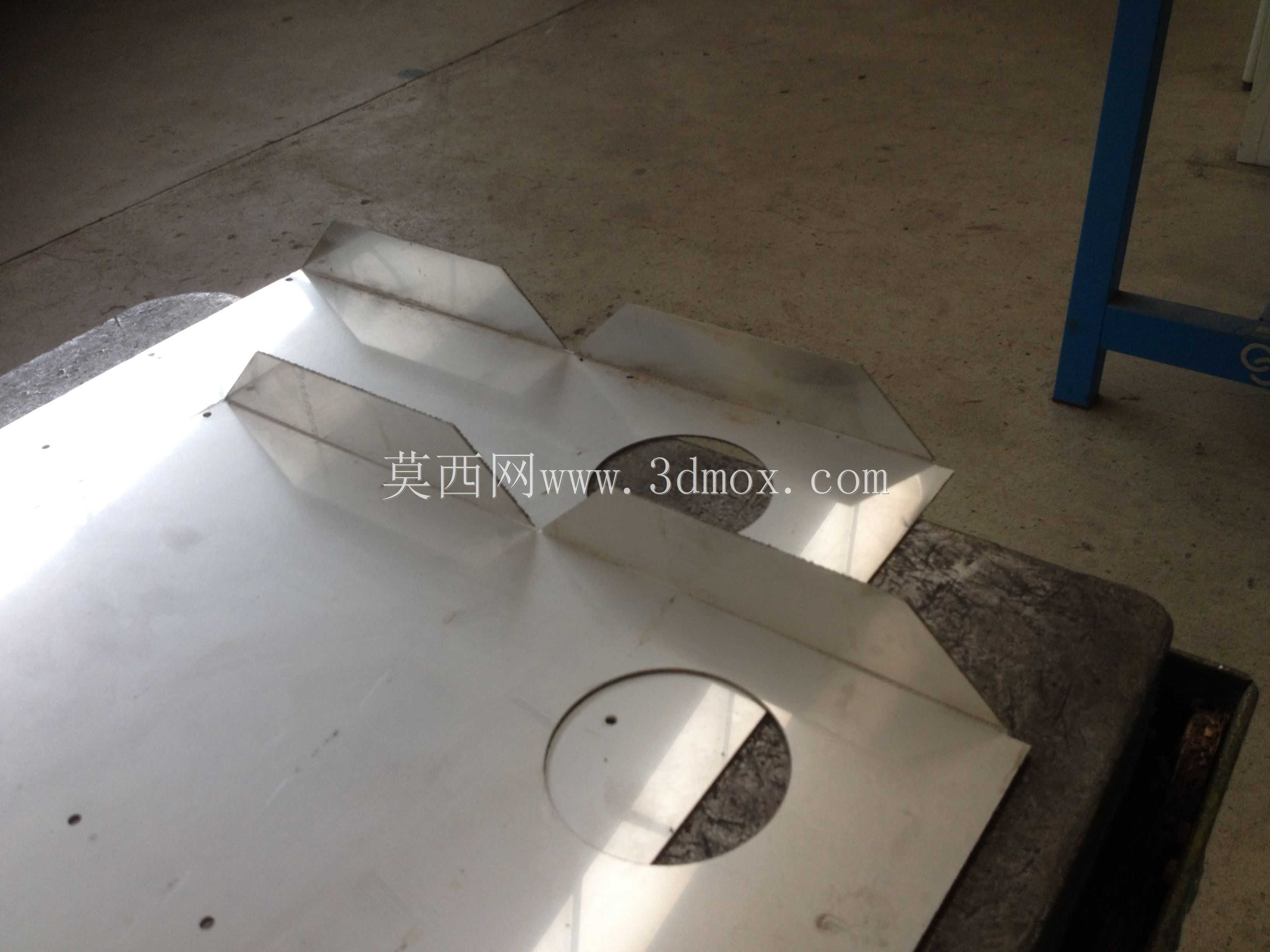

这款立柱式户外投影灯具主要面向城市公共景观、商业步行街区、园区步道、文旅夜游场景的地面氛围投影需求，可独立布置于步道两侧、景观节点周边，也可成排组合形成序列式光影引导效果，替代传统地埋灯、立杆射灯的部分功能，同时自身具备景观装饰属性，白天作为景观立柱融入场地环境，夜间通过内置投影组件在周边地面投射定制化光影图案，兼顾装饰性与功能性。产品整体采用方柱式立式结构，分为下部实心安装基座与上部镂空发光腔体两个核心部分，下部基座为封闭钣金结构，侧面预留紧固件安装位，可直接通过膨胀螺栓固定于硬化铺装地面，无需额外预埋复杂构件，安装边界仅需预留单柱周边100mm的操作空间即可完成固定，适配常规人行铺装的荷载要求。上部发光腔体采用整面不规则圆形镂空的钣金壳体设计，镂空孔洞采用大小错落的无规则排布方式，既可以作为内置光源的散热通道，保障长时间户外工作的热量散出，也能够让部分光线直接从孔洞透出形成星点漫射效果，同时内置投影组件的光线可通过腔体底部的投射窗口向外输出，在地面形成清晰的投影图案。设计过程中充分考虑户外使用的防护需求，壳体拼接处采用折边咬合加密封胶条的结构，避免雨水渗入内部电气组件，基座与上部腔体的衔接处做了抬高止口设计，防止地面积水倒灌进入设备内部。整体结构采用钣金折弯焊接工艺成型，外部做户外耐候喷塑处理，可适应日晒雨淋的户外长期使用环境，两种不同高度的规格可适配不同尺度的场地空间，矮款适用于狭窄步道、庭院小空间的近距离投影，高款适用于开阔广场、主步道的大范围光影覆盖，安装时仅需接入常规市政低压供电线路即可投入使用，无需额外配套控制设备，可独立工作也可接入场地整体照明控制系统实现统一开关、亮度调节。
