多跨式坡顶钢构承重框架设计

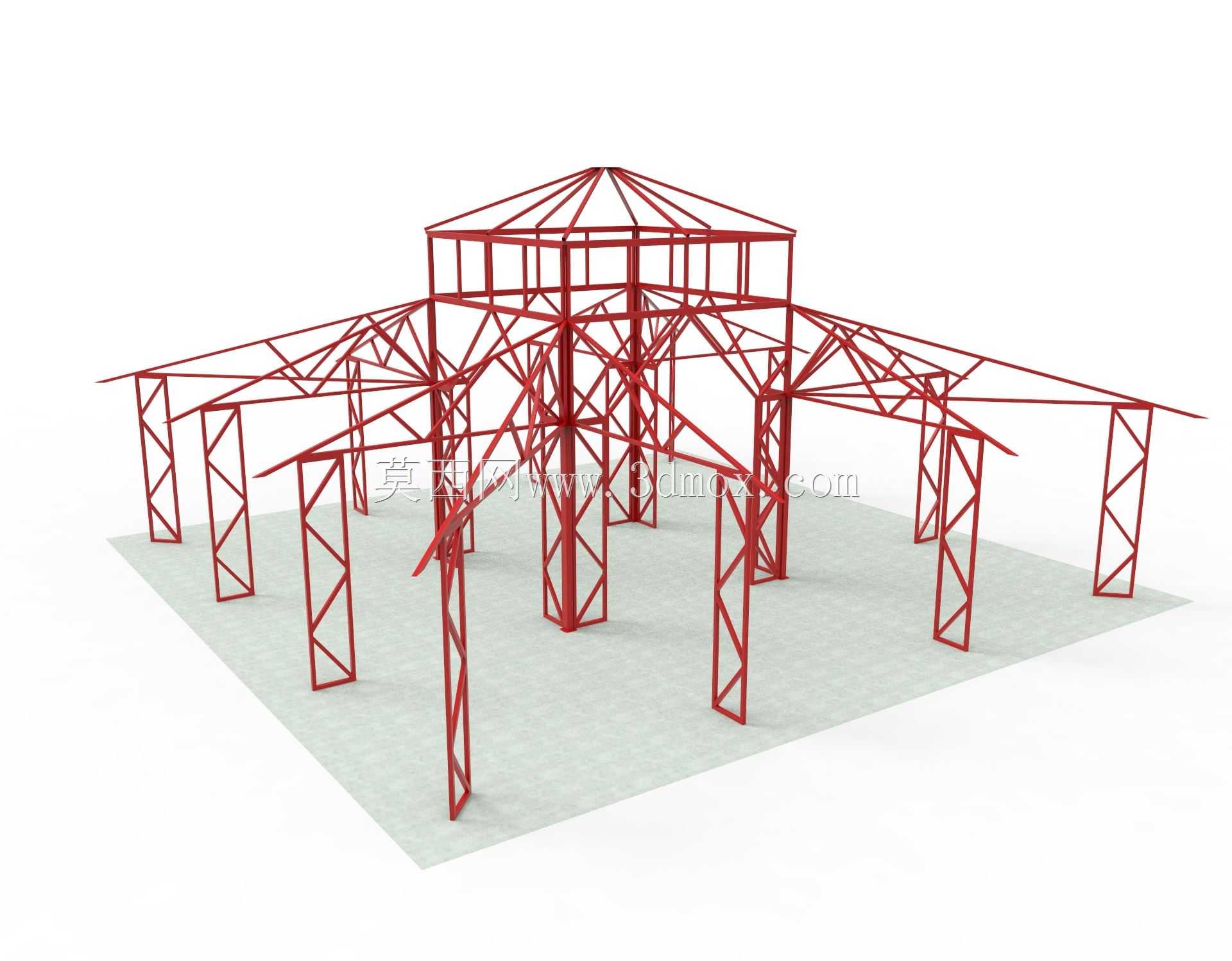

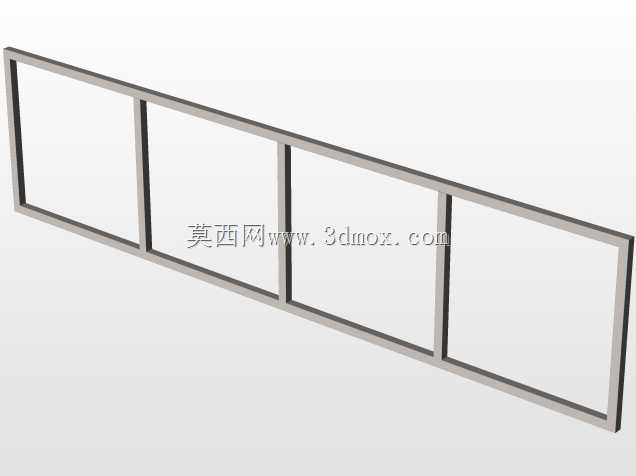

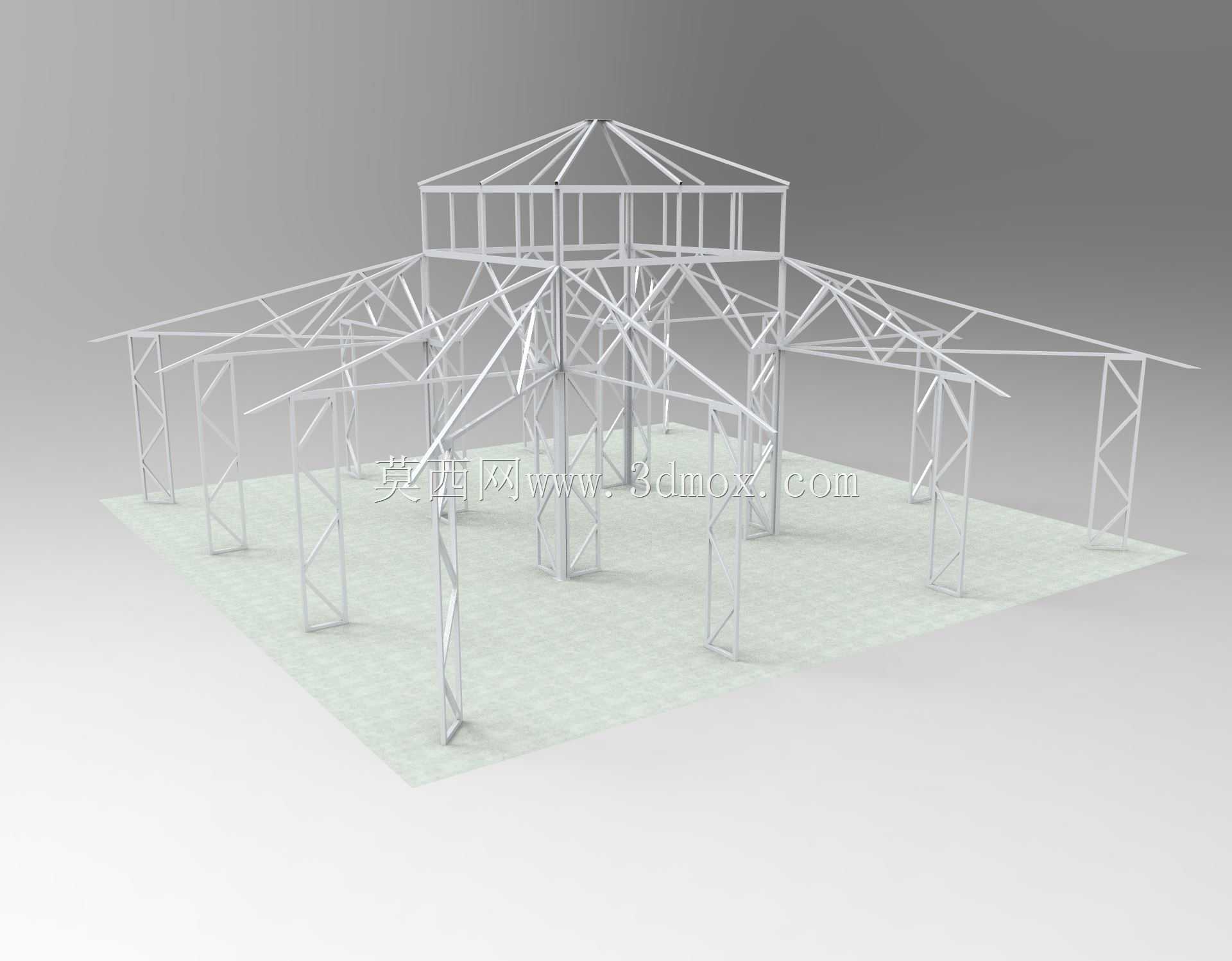

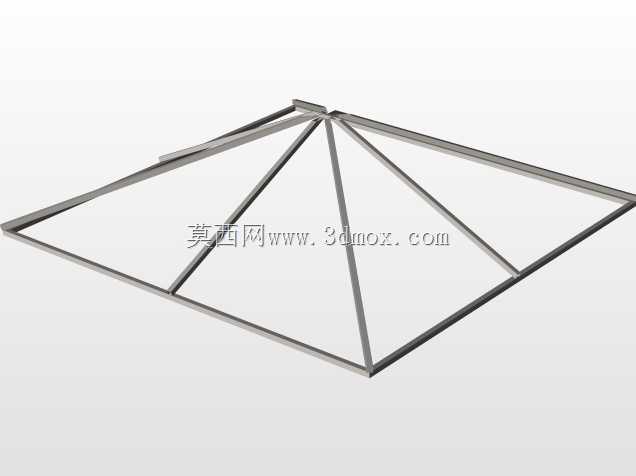

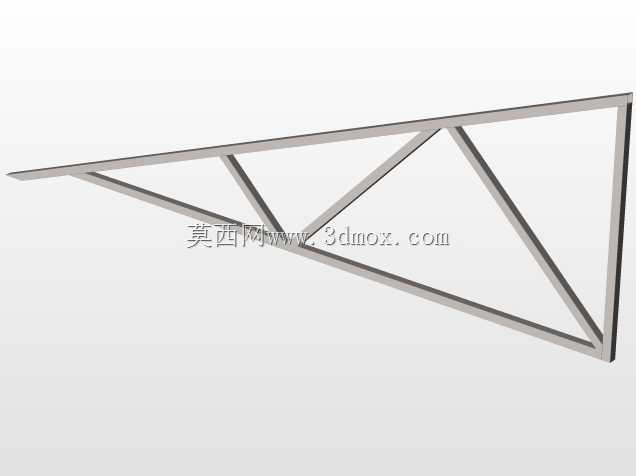

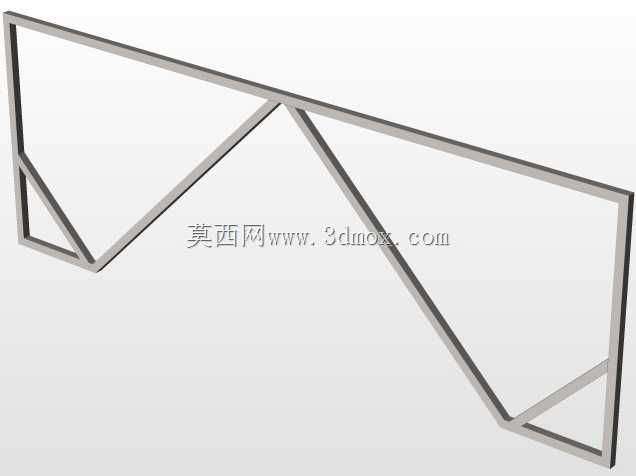

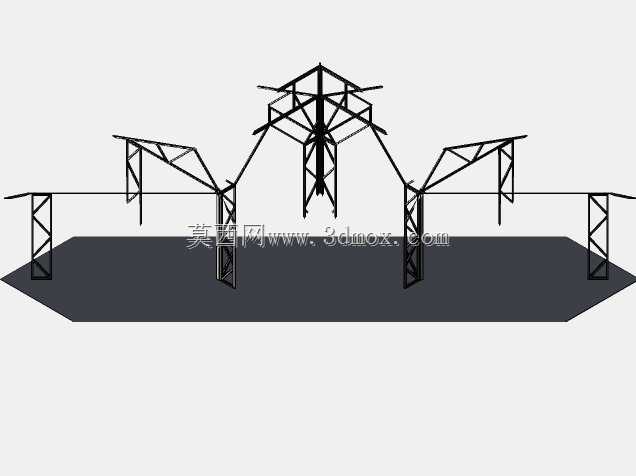

该钢构框架主要面向中小型公共场馆、乡村集散棚屋、临时仓储作业区等场景使用，作为上部屋盖系统的核心承重载体，承担屋面围护材料自重、区域常规雨雪荷载、上部检修活载以及侧向风荷载的传导作用，可将上部各类荷载通过竖向立柱均匀传递至下部混凝土基础，避免局部应力集中引发结构形变。整体采用多跨外伸布局，中部为核心高耸承重区，四周向外延伸出悬挑坡段，可在不额外增设外围立柱的前提下扩大下部遮蔽覆盖范围，适配中部区域需要大跨度无遮挡作业空间、周边区域可设置辅助支撑的使用需求，既保障核心作业区的通行与操作便利性，也通过外伸坡段实现更优的雨水导流效果，减少屋面积水留存带来的额外荷载。设计阶段采用模块化桁架受力逻辑，所有竖向立柱均采用格构式截面设计，通过多根型钢杆件拼接形成稳定的竖向受力单元，相比等截面实腹立柱可在同等耗材量下获得更高的抗弯折与抗扭性能，适配不同方向的荷载传导需求；屋盖部分全部采用三角形桁架单元拼接，利用三角形结构的固有受力稳定性，将屋盖区域的面荷载拆解为杆件的轴向拉压受力，充分发挥金属型材的轴向受力性能优势，降低杆件受弯带来的材料冗余消耗。框架中部设置封闭的顶层阁楼层骨架，可用于后期布设管线、放置小型配套设备，无需额外占用下部使用空间；所有杆件连接节点均采用标准化对接设计，可在工厂完成预制杆件加工后运输至现场进行装配式拼接，大幅降低现场焊接作业量，缩短整体施工周期。安装边界方面，核心区立柱需按照预设的网格点位对齐下部基础预埋锚栓，外伸悬挑段的端部斜撑需落至预设的外围基础点位，整体安装完成后需保证所有立柱的垂直度偏差控制在规范允许范围内，屋盖桁架的起拱高度符合设计预设值，避免后期使用过程中出现屋盖下挠、立柱侧偏等问题；框架整体预留了屋面檩条、围护板材的安装接口，可直接适配常规规格的彩钢瓦、阳光板等屋面围护材料，无需额外对主框架进行二次开孔改造。
