小型船舶用四叶西摩推力螺旋桨设计

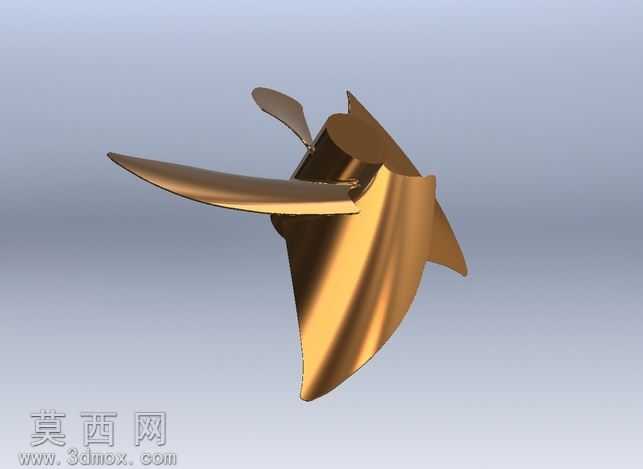

本模型为小型船舶配套的西摩推力器，采用四叶螺旋桨结构形式，建模过程依托三维参数化设计思路完成，首先确定桨毂的基准回转体特征，通过旋转凸台命令生成桨毂的基础实体，桨毂整体为流线型回转结构，两端做圆弧过渡处理，可有效降低桨体在流体中运行时的阻力，同时为叶片安装提供稳定的支撑基座。叶片部分采用曲面建模方式构建，首先绘制单个叶片的翼型截面轮廓，结合螺旋桨的螺距参数、盘面比要求，通过投影曲线、放样曲面命令生成单个叶片的光滑曲面，曲面曲率经过连续调整，保证叶片从叶根到叶梢的厚度均匀过渡，叶根位置做加厚处理与桨毂实现平滑衔接，避免应力集中问题，叶梢位置做薄化处理，符合流体力学设计要求，可有效提升推进效率、降低运行过程中的空泡效应。完成单个叶片建模后，通过圆周阵列命令，以桨毂中心轴线为阵列基准，均匀阵列生成四个对称分布的叶片，阵列过程严格保证四个叶片的安装角度、相对位置完全一致，确保推力器运行时的动平衡性能，避免运转过程中产生异常振动。材质设置上，整体模型赋予金属不锈钢材质，调整材质的反射率、粗糙度参数，模拟真实船用螺旋桨的金属质感，渲染过程添加合适的环境光源，突出叶片曲面的流畅造型与结构细节，清晰展示桨叶的曲面形态与桨毂的衔接结构。该推力器属于小型推进部件，整体结构紧凑，叶片曲面造型符合流体推进的设计逻辑，各部分衔接过渡自然，无多余的冗余结构，可直观展示小型船用推力螺旋桨的结构组成与造型特征，能够用于小型船舶推进系统的结构展示、原理教学，也可作为相关推进部件设计的参考模型，建模过程中所有特征均保留参数化属性，可根据实际使用需求调整螺距、叶片数量、桨叶尺寸等参数，适配不同的推力需求场景。
