双辊对置式滚压成形工装结构设计

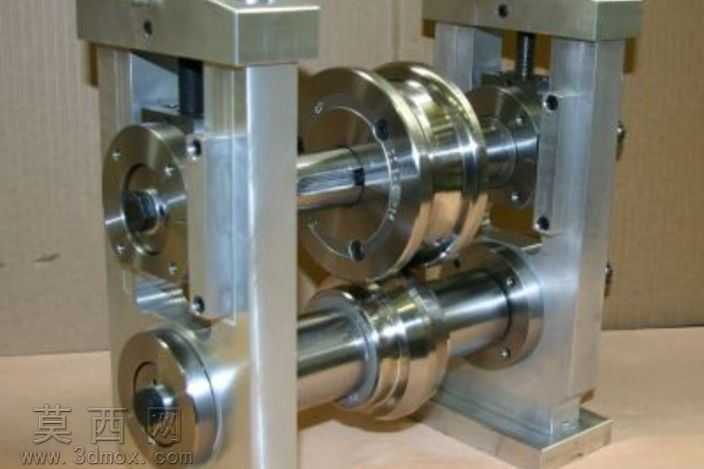

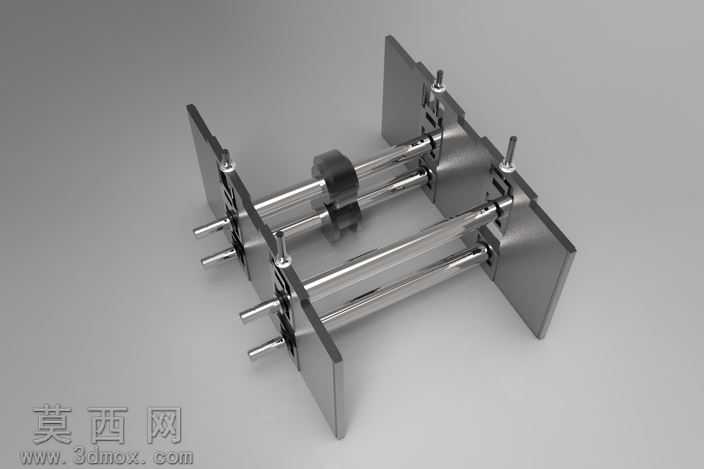

本作品为双辊对置式滚压成形工装的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先对两侧立式安装立板进行基准定位，通过同轴度约束匹配四根平行导向光轴的安装位，光轴表面采用镀铬金属材质渲染，还原真实工装中导向轴的高光洁度金属质感，立板则赋予哑光冷轧钢材质，体现加工后板材的磨砂金属肌理。中部核心滚压组件采用分层装配设计，两组对置的滚压辊通过轴套与光轴形成滑动配合，辊体表面做硬质合金材质处理，渲染时添加细微的切削纹理与金属反光效果，还原滚压作业中辊面的耐磨特性；辊体两端的调节螺栓采用不锈钢材质，通过螺纹配合与立板连接，可实现辊间距的精准调节，建模时完整还原螺纹牙型细节与螺栓头部的内六角结构，保证装配干涉检查的准确性。两侧立板上的定位销组件做了细节刻画，销体与立板的销孔采用过渡配合约束，还原工装实际装配时的定位逻辑。渲染阶段采用工作室柔光环境，添加柔和的环境遮蔽效果，让金属部件的明暗过渡自然，既清晰展现各零件的轮廓边界，又能体现不同金属材质的质感差异：光轴的高亮反光、立板的漫反射哑光、辊面的半光泽耐磨涂层质感都做了区分处理。设计思路围绕薄板类零件的连续滚压成形需求展开，采用双组对辊的布局可实现单次进料完成两道滚压工序，平行光轴的导向结构保证辊体滑动时的平行度，避免滚压过程中出现偏载导致的成形精度偏差；螺栓调节结构无需额外工具即可快速调整辊隙，适配不同厚度的待加工坯料，立板的加厚设计提升了整体工装的结构刚性，减少滚压作业时的结构形变。装配过程中完成了全局干涉检查，验证了调节螺栓全行程运动、辊体沿光轴滑动时均无零件碰撞，所有配合面的公差设置符合机械加工的实际工艺要求，可直接用于工程出图与实物加工参考。
