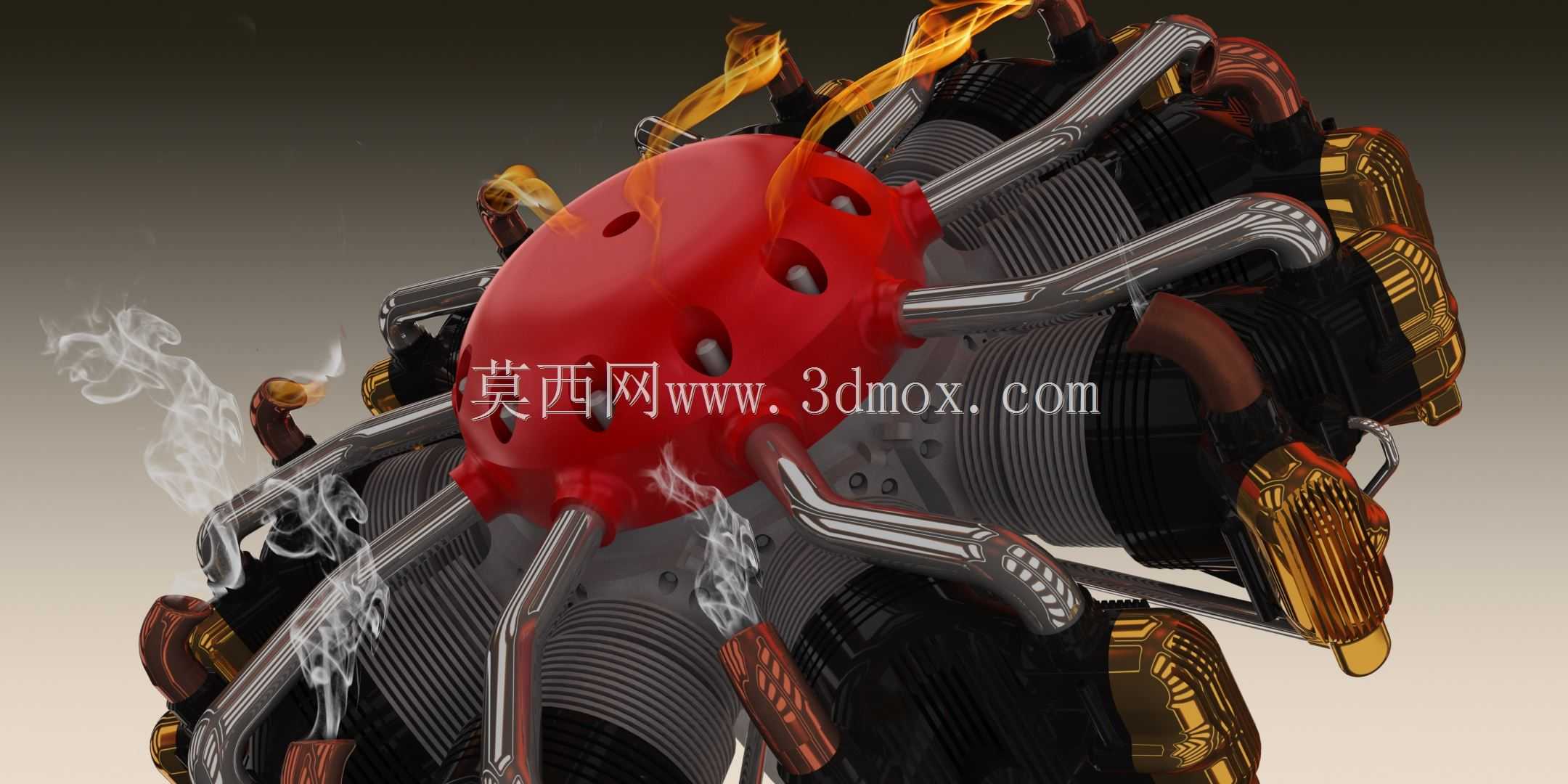

星型航空活塞发动机渲染结构展示

　　这款星型活塞动力装置的三维结构，在早期通航小型飞行器、复古特技表演机的动力选型中占据过很长时间的主流位置，区别于直列、V型动力布局，其环绕曲轴中心均匀排布气缸的结构，能在有限的径向尺寸内布置更大的总排量，同时获得更优的风冷散热效率，不需要布置复杂的液冷管路与散热箱体，大幅降低动力系统的自重与维护复杂度。从结构设计逻辑来看，中心曲轴采用多曲拐错位布局，每个气缸的连杆通过关节轴承铰接在曲轴的曲柄销上，部分机型采用主副连杆结构，避免多连杆运动干涉的同时，保证各气缸的点火间隔均匀，让动力输出的平顺性达到最优。气缸外侧的散热鳍片采用等间距渐变厚度设计，靠近燃烧室位置鳍片密度更高，匹配飞行过程中的迎面气流，

　　能将气缸工作温度稳定控制在材料许用范围内，不需要额外加装散热风扇，进一步简化了附属结构。排气歧管采用等长弯曲走向设计，每个气缸的排气路径长度偏差控制在5%以内，既可以避免排气干涉影响气缸扫气效率，也能优化排气脉冲的利用效果，部分改装版本还会在排气歧管末端加装集气环，统一引导废气排出方向，减少对机身尾部构件的热冲刷。模型还原了装置工作状态下的细节表现，包括排气口的高温燃气效果、气缸表面的温度色差，能直观呈现不同工况下的结构状态。从安装边界来看，这类动力装置的前端通常布置安装法兰，直接对接螺旋桨减速机构，后端通过减震支架连接机身防火墙，径向安装尺寸需要匹配发动机整流罩的内部轮廓，预留足够的气流流通间隙，

　　保证散热气流能顺畅流过每一组气缸散热鳍片，不会出现局部气流死区导致过热。在日常维护场景中，星型结构的气缸都朝向外侧，地勤人员不需要拆解大量外围构件就能直接检查火花塞状态、调整气门间隙，相比液冷直列发动机的维护可达性提升明显，这也是其在早期通航领域被广泛应用的核心原因之一。设计过程中需要重点考虑曲轴的动平衡校准，由于多组活塞往复运动的惯性力方向沿圆周均匀分布，合理配置平衡重就能将一阶、二阶往复惯性力抵消大半，不需要额外加装平衡轴，进一步压缩了动力装置的轴向尺寸，让整机的重心更靠近安装面，提升飞行器的操纵响应性。气缸头部分整合了进气道、排气道与火花塞安装位，采用一体式铝合金铸造结构，减少拼接密封面的数量，降低高温高压燃气泄漏的风险，

　　活塞采用铝合金锻造材质，搭配多道气环与油环，保证燃烧室密封效果的同时，合理控制气缸壁的润滑油膜厚度，减少机油消耗量。模型呈现的管路布局中，燃油管路、润滑油管路沿气缸间隙有序排布，避开高温排气区域，同时预留足够的热膨胀间隙，避免工作状态下热胀冷缩导致管路拉扯开裂，润滑油路采用分路供油设计，保证每个气缸壁、曲轴轴承位置都能获得足够压力的润滑油，避免高转速工况下出现干摩擦损伤构件。这类动力结构除了航空领域应用外，也有部分改装爱好者将其移植到定制摩托车、特种地面设备上，利用其独特的外形与声浪特性打造专属动力装置，这就要求在改型设计时重新匹配冷却气流路径，因为地面设备没有飞行状态的高速迎面气流，需要额外加装导流罩与辅助散热风扇，保证气缸散热需求能得到满足，同时调整安装支架的减震参数，抵消动力运行时的径向振动，避免振动传递到机架上影响其他构件的正常工作。
