方形末端U形紧固螺丝三维建模作品

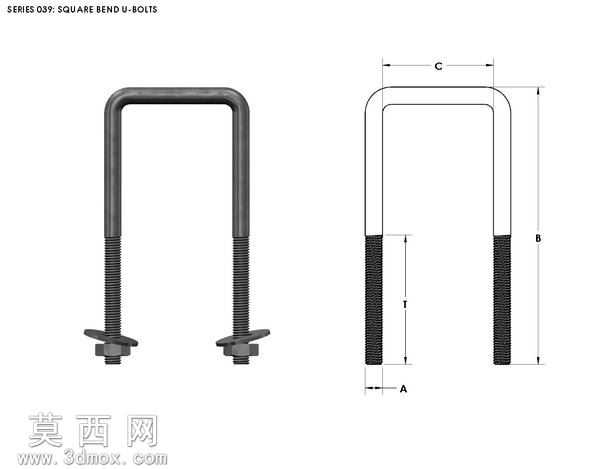

本作品为方形末端U形螺丝的三维参数化建模成果，建模过程严格遵循机械紧固件的通用设计规范，先通过草图绘制确定U形弯折段的方形轮廓基准，精准控制弯折处的圆角过渡参数，避免应力集中问题，同时保证弯折段的直线度与平行度公差符合实际生产要求。建模时针对两端的螺纹段采用螺旋扫描特征生成真实的螺纹牙型结构，还原螺纹的牙距、牙高参数，配套的螺母与垫片也同步完成建模，还原螺纹配合的装配关系，可直接用于装配干涉校验。材质渲染阶段，为螺丝主体赋予碳钢发黑处理的金属材质，调整材质的粗糙度、金属度参数，还原五金紧固件表面的哑光金属质感，螺纹处的细微加工纹理也通过凹凸贴图进行还原，配套螺母的棱角倒角细节也做了精细化处理，让渲染效果贴近真实工业零件的视觉表现。结构设计上，方形末端的U形弯折结构区别于常规圆弧形U型栓，弯折段的平直方形结构可更好地贴合方形截面的被固定件，提升连接的贴合度与抗扭性能，两端等长的螺纹段可适配不同厚度的安装工况，配套的蝶形垫片可增大接触面积，降低安装时的压强，避免被固定件表面被压损。建模过程中对所有特征做了参数化关联，用户可通过修改关键尺寸参数快速生成不同规格的同类型螺丝模型，适配不同的安装场景需求，模型的几何拓扑结构规整，无破面、重叠面等几何错误，可直接导入各类三维软件进行后续的装配仿真、工程图导出或者3D打印验证，完整还原了该类紧固件的结构特点与工业属性。
