一米长三角形截面铝合金桁架结构件

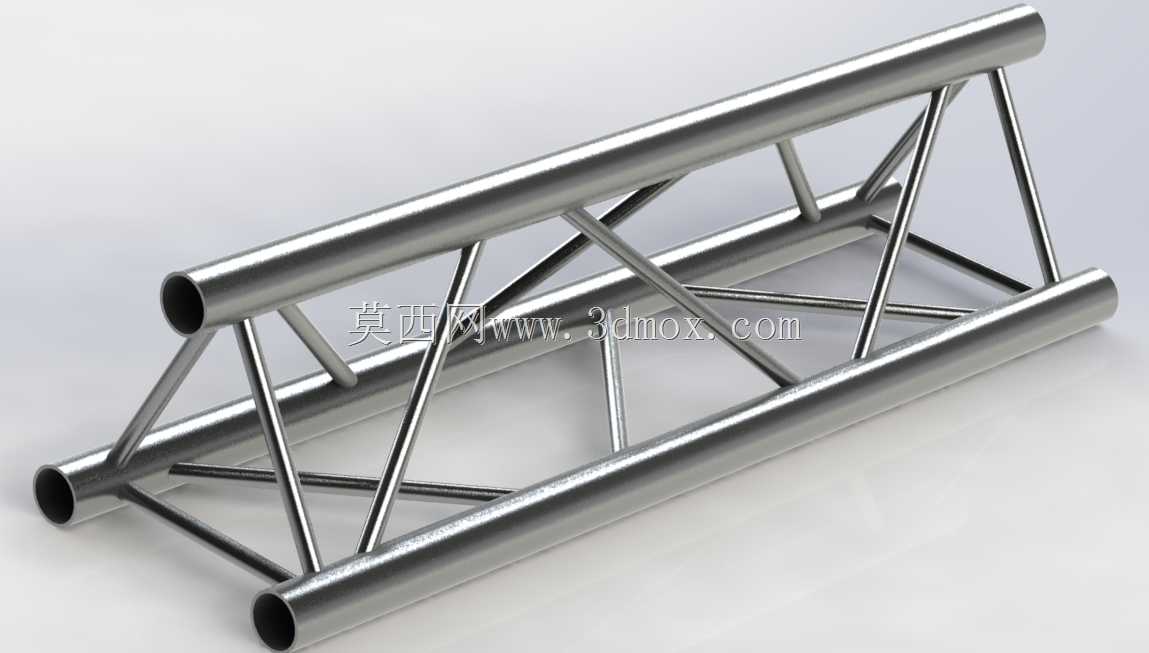

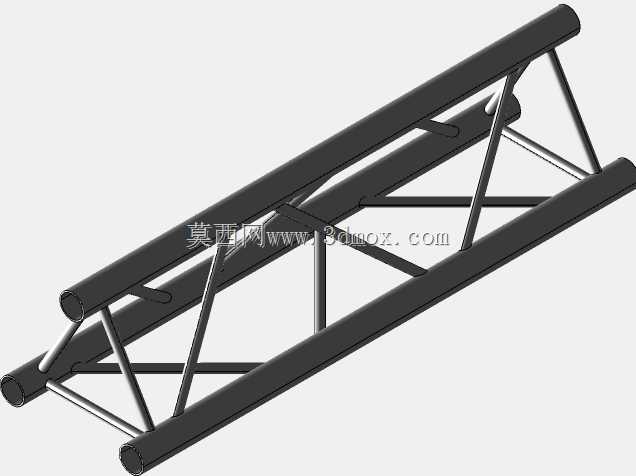

这款三角形截面铝合金桁架是演出会展、临时搭建、工业支撑场景中常用的标准化承重构件，日常多用于舞台背景架搭建、灯光吊挂支撑、展会展位龙骨、轻型设备架空承载等场景，相比传统方形截面桁架，三角构型在侧向抗风、抗扭表现上更具优势，同时自重更轻，单人即可完成短距离搬运与快速拼接，非常适合需要频繁拆装转场的流动演出、快闪活动搭建作业。产品采用空心圆管作为主弦杆，三根主弦杆沿等边三角形顶点排布，单段长度为1000mm，主弦杆两端预留标准对接接口，可通过配套销钉实现多段桁架的直线拼接或转角连接，满足不同跨度、不同造型的搭建需求。腹杆采用交叉斜撑布局，斜向杆件在主弦杆之间形成稳定的三角受力单元，能够将吊挂荷载均匀分散到三根主弦杆上，避免局部应力集中导致的杆件变形，在额定承重范围内可保证整体结构的挠度控制在安全区间，不会出现明显下弯或晃动。设计过程中优先考虑了搭建效率与结构可靠性的平衡，主弦杆选用高强度铝合金挤压型材，表面做阳极氧化处理，既保留了铝合金轻质防锈的特性，又提升了表面耐磨性能，反复拆装也不易出现表面刮花锈蚀的问题；腹杆与主弦杆的连接节点采用满焊工艺，焊后做打磨抛光处理，消除焊渣凸起与应力集中点，既保证连接强度，也避免搭建过程中尖锐边角划伤操作人员。安装边界上，单段桁架两端的对接孔位同轴度控制在0.1mm以内，多段拼接后直线度偏差不超过千分之一，端部可适配标准转角件、底座、斜撑等配套配件，既可以单段作为短跨距支撑梁使用，也可以多段拼接组成大跨度龙门架、悬挂导轨，或是组合成三角形立体塔架用于高空设备承载。整体结构无多余冗余设计，在保证承重能力的前提下最大限度压缩了自身重量，运输时可多段叠放不占过多仓储空间，搭建时无需大型吊装设备，两到三名施工人员即可完成数十米跨度的桁架组装作业，同时三角形截面的抗侧移特性让其在户外使用时能够更好抵御横向风载，相比同规格方管桁架用铝量减少近三成，成本控制更具优势，也降低了临时搭建项目的整体荷载压力，适配室内场馆、户外广场、展厅展馆等多种场地的搭建要求。
