深海主题卡通骨架鱼创意造型设计

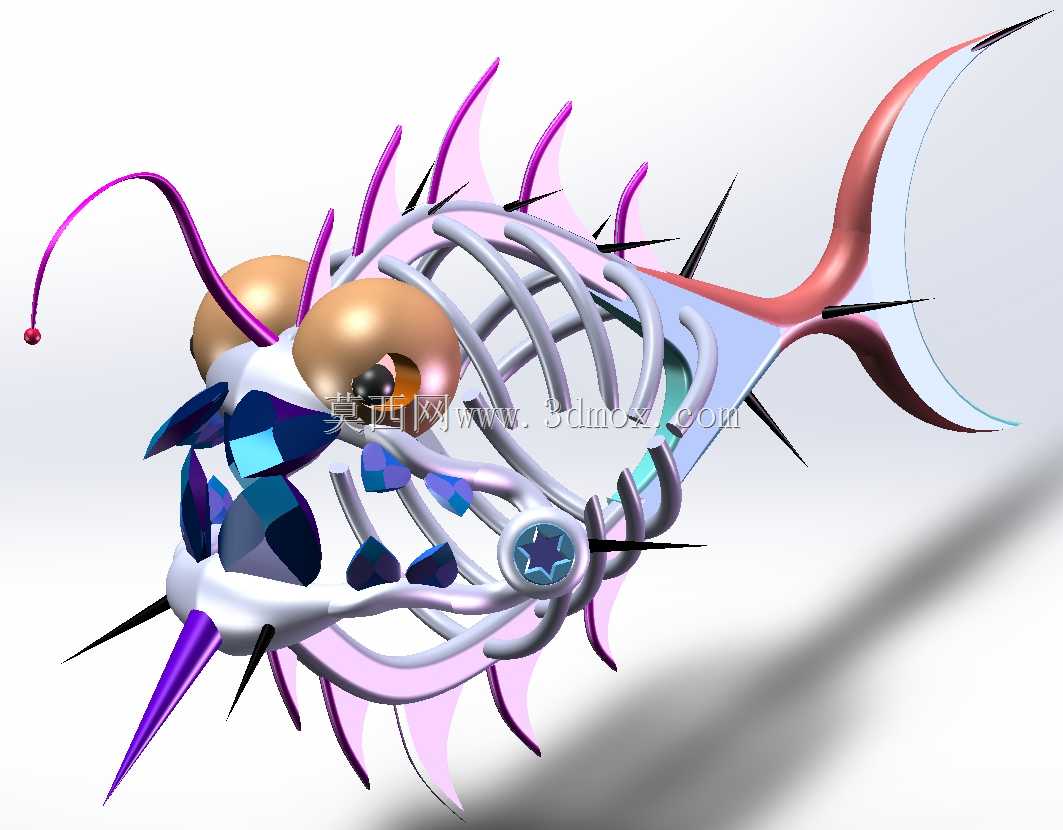

　　这款深海主题的创意造型作品，最初的设计切入点是面向潮玩展示、主题场景布置领域的装饰类构件开发，在做结构拆解前，首先要明确其应用边界：这类造型既可以作为海洋主题展馆的微缩陈列展品，也能拆分后作为文创摆件的分件结构做后续开模验证，甚至可以适配水族造景的装饰配件需求，只要调整对应材质的耐水参数即可拓展使用场景。做整体结构规划时，没有采用常规仿生鱼的完整皮肉包覆设计，而是选择了外露骨架的视觉表达，参考了深海鮟鱇鱼的头部诱光结构特征，同时融入了卡通化的夸张比例，把背鳍、胸鳍的棘刺部分做了锐化但倒圆角处理，避免实际生产后出现尖锐边角带来的安全隐患，这部分的结构倒角在建模时统一做了R0.8的过渡，兼顾视觉锋利感和实物接触的安全性。

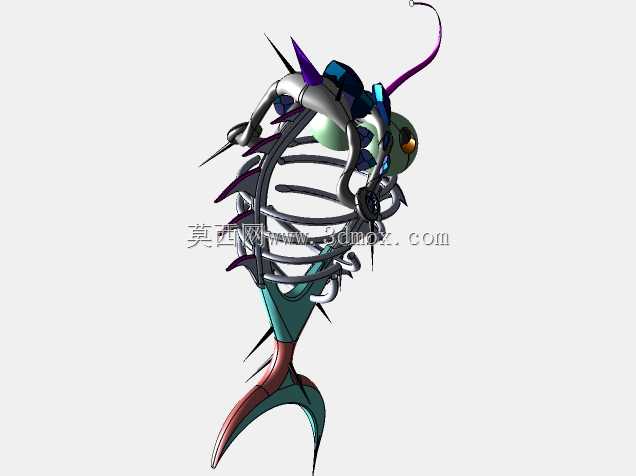

　　头部的发光诱饵结构做了独立的分件设计，预留了直径3mm的走线孔位，如果后续要加装微型LED发光组件，不需要额外破坏主体骨架结构，直接从鱼头内部的空腔走线路径就能完成布线，鱼头内部的空腔尺寸做了12mm×8mm的预留空间，足够容纳常规的纽扣电池与微型灯组，不需要额外拓展内部空间。鱼身的骨架采用了错落的棘刺排布逻辑，每根棘刺的安装定位都做了对应的卡槽结构，不是简单的曲面拼接，相邻骨件之间预留了0.2mm的装配间隙，不管是做3D打印的快速成型，还是做后续的注塑分模，都能避免装配时出现干涉问题。鱼尾部分做了分色的结构分界，不同色彩的区域做了独立的分型面设计，不需要后续做复杂的遮喷处理，分件的拼接缝刚好隐藏在骨架的结构缝隙里，

　　不会破坏整体的视觉完整性。鱼身侧面的星形装饰件做了嵌入式的安装结构，卡槽深度1.2mm，装配后不会出现凸起刮蹭的问题，同时这个位置也可以作为个性化定制的替换位，用户可以根据需求更换不同的装饰徽章类配件。在做外形尺寸规划时，整体长度控制在120mm左右，整体高度含顶部诱饵结构为85mm，宽度最大处为42mm，这个尺寸刚好适配常规的桌面摆件摆放空间，也能适配大多数标准展示盒的内部尺寸，不需要定制特殊尺寸的展示容器。安装边界方面，底部做了隐藏式的平底支撑结构，不需要额外的支架就能稳定放置在平面上，支撑面的平面度公差控制在0.1mm以内，放置时不会出现晃动问题，如果需要做悬挂展示，鱼背的位置也预留了直径1.5mm的隐形挂孔，

　　从外观面看不到孔位结构，不会破坏整体造型的完整性。建模过程中所有的曲面过渡都做了曲率连续处理，没有出现生硬的折角，不管是做树脂打印的表面处理，还是做软胶材质的翻模，都能保证表面的顺滑度，减少后续打磨的工作量。骨件之间的连接位做了加强筋处理，筋位厚度1mm，既不会因为壁厚过薄出现打印或注塑时的填充不足问题，也不会因为筋位过厚出现缩水变形的情况。考虑到这类创意造型经常会被用于主题活动的展示道具，整体结构做了防摔的结构优化，所有向外延伸的棘刺部分都在根部做了圆弧过渡的加强结构，正常高度跌落不会出现棘刺断裂的问题，不需要额外做结构加固。鱼嘴部分的开合结构没有做活动设计，而是采用了固定的张开造型，减少活动结构带来的松垮问题，同时固定结构也能提升整体的结构强度，降低生产装配的复杂度。眼部的造型做了内凹的曲面设计，预留了粘贴水贴或者安装独立透明眼件的位置，深度0.5mm，粘贴配件后不会出现边缘起翘的问题。整体的壁厚控制在1.5mm-2mm之间，均匀的壁厚分布可以避免成型过程中出现变形问题，不管是采用PLA、树脂这类3D打印材料，还是采用ABS、PVC这类注塑材料，都能适配对应的成型工艺要求，不需要针对不同工艺做大幅的结构调整。
