气动式板材自动切割工装设备结构

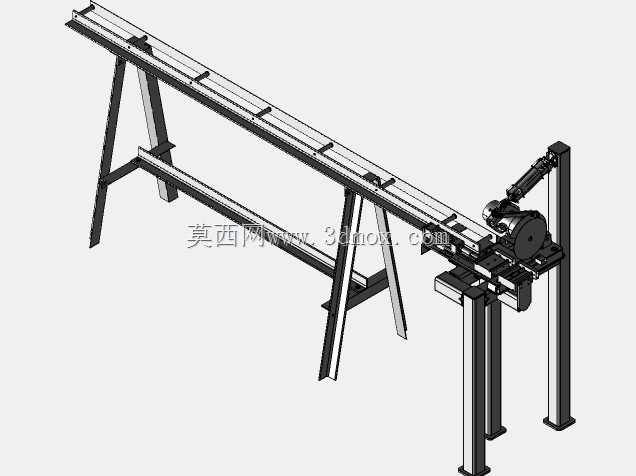

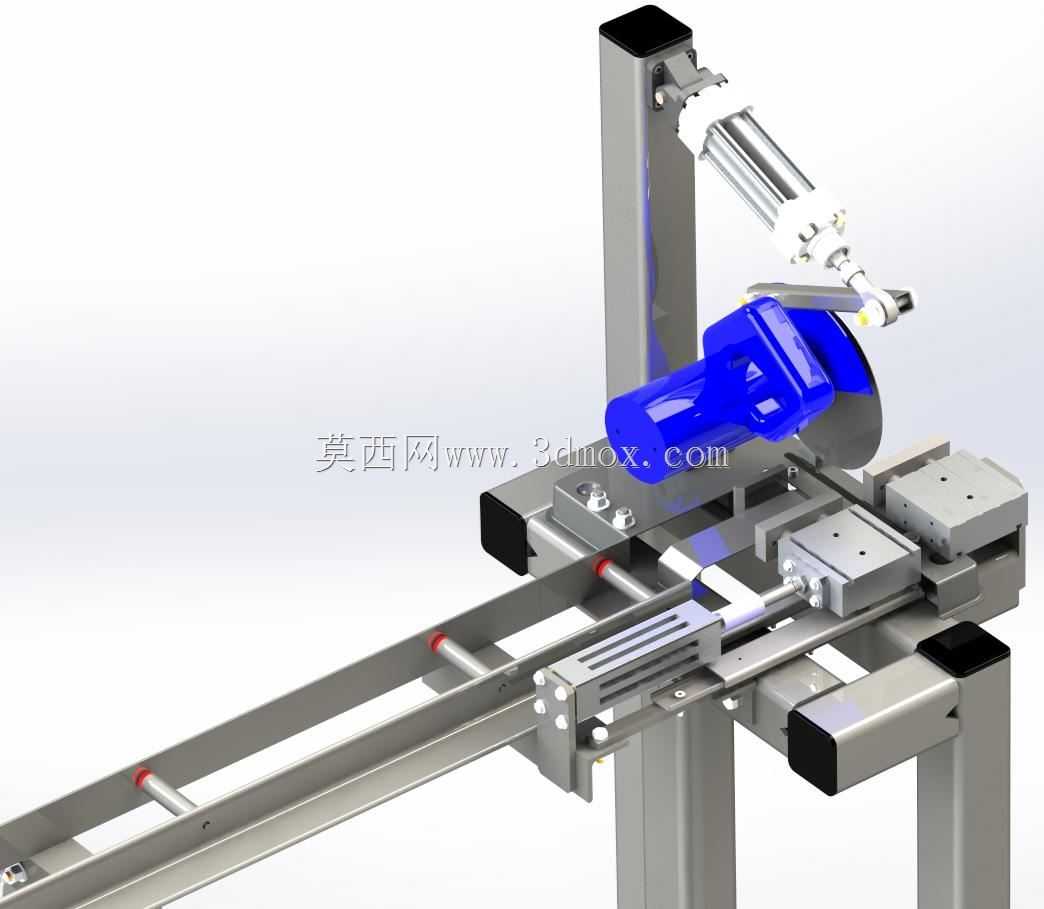

　　这套气动板材切割设备主要面向小型钣金加工、五金件下料、型材定长裁切的工位场景，适配厚度6mm以内的冷轧钢板、铝板、非金属板材的批量定尺切割作业，可直接集成到小型生产线的下料段，也可作为独立工位完成单件小批量的切割加工，替代传统人工手持角磨机、切割机的作业模式，降低操作人员的劳动强度，同时减少人工握持切割带来的尺寸偏差与安全隐患。设备整体采用铝型材搭建主体框架，型材选型兼顾结构刚性与组装便捷性，框架立柱与横梁的连接采用内置角件加螺栓锁紧的方式，无需焊接即可完成主体搭建，后期调整工位布局、更换功能组件时可快速拆装重组，适配多品种小批量的柔性生产需求。切割执行端采用气动进给结构，切割动力头搭载高速切割锯片，由气动元件驱动完成下压进给动作，

　　进给行程通过气缸的磁性开关进行限位控制，可根据板材厚度调整下压行程的上下限，避免锯片过度进给触碰下方的送料支撑结构，同时进给速度可通过气缸回路的节流阀进行无级调节，针对不同材质的板材匹配对应的进给速率，减少锯片崩齿、板材切口毛刺过大的问题。送料机构采用双导杆导向的滑台结构，滑台搭载气动夹紧装置，上料时操作人员将板材端部推入夹紧位，触发夹紧按钮后气缸驱动压块锁紧板材，随后送料气缸按照预设的行程长度推动滑台移动，将板材送至切割位，待切割动作完成后，滑台退回初始位置完成单次送料循环，送料行程可通过调整气缸端部的限位螺母进行微调，适配不同长度的定尺切割需求，导杆选用直线光轴搭配线性轴承，保证送料过程的直线度，避免送料偏移导致的切口倾斜问题。

　　设备的安全防护设计上，切割锯片的外侧设置有半包围式的防护挡板，挡板采用透明亚克力材质制作，既可以阻挡切割过程中产生的碎屑飞溅，又能让操作人员直观观察切割进程，切割工位的两侧设置有光电检测开关，当操作人员肢体误入切割作业区域时，设备会立即触发急停，切断气动回路的进气，同时锯片的驱动电源断开，避免安全事故发生。安装边界方面，设备整体占地长度约1200mm，宽度约600mm，高度约1100mm，适配常规车间的工作台安装高度，底部可加装脚轮与调平脚杯，方便设备在车间内转场移动，放置到位后通过调平脚杯调整设备水平度，保证框架无倾斜、导杆无扭曲，避免长期运行出现部件偏磨的问题。气路设计上，设备采用单路进气，总进气口设置有油水分离器与调压阀，

　　可根据车间气源压力调整工作气压，工作气压适配0.5-0.7MPa的常规工厂气源，各执行气缸的气路均设置有独立的节流阀与换向阀，可单独调整每个动作的运行速度，气路管线采用PU管沿铝型材的内置槽布线，管线排布整齐，避免外露管线被切割碎屑烫损、剐蹭。切割头的安装座设计有角度调节结构，可在0-45度范围内调整切割角度，适配斜口裁切的加工需求，调整时松开安装座的锁紧螺栓，转动切割头至对应角度后重新锁紧即可，角度盘标注有清晰的刻度线，调整精度可控制在1度以内。送料滑台的夹紧块采用可更换式设计，夹紧面粘贴有防滑橡胶垫，既可以增加夹紧摩擦力避免板材送料过程中移位，又可以防止硬质压块夹伤板材表面，针对不同厚度的板材，可更换不同高度的夹紧垫块，保证夹紧力作用在板材的中心位置，避免板材夹紧后出现翘曲变形。设备的控制逻辑采用纯气动逻辑控制搭配少量行程开关，无需复杂的PLC程序即可完成自动循环，后期维护成本低，出现故障时普通机修人员即可快速排查处理，适合小型加工车间的使用场景，针对有自动化连线需求的用户，也可预留信号接口，接入生产线的总控制系统，实现与前后工位的动作联动。
