格兰富CRI(E)5-9立式多级离心泵三维结构

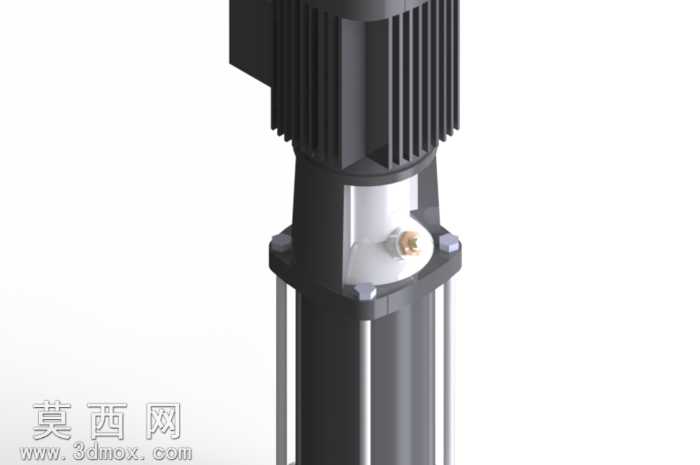

本作品为立式多级离心泵的三维建模成果，建模过程依托三维参数化设计逻辑完成，首先对泵体整体结构进行拆解拆分，将整机划分为上部驱动电机段、中部连接传动段、下部泵芯增压段三个核心功能模块，逐一完成各模块的特征建模。上部驱动电机部分，精准还原了电机外壳的散热筋结构，通过阵列特征实现等距排布的竖向散热筋造型，匹配电机端盖、接线部位的细节结构，外壳采用哑光磨砂黑的工程塑料材质参数设置，还原工业电机的真实外观质感；中部连接段重点刻画了泵与电机的连接法兰结构，对法兰上的紧固螺栓、密封垫片位置进行精准定位，连接腔体部位设置金属亮面材质，突出铸件加工后的金属光泽，同时还原了腔体侧方的排气阀组件细节，对阀件的旋钮、接口结构做了精细化建模。下部泵体段为立式长筒结构，通过拉伸、抽壳特征完成泵筒外壁造型，筒身设置的竖向加强拉杆采用金属镀铬材质参数，还原不锈钢拉杆的光亮质感，泵筒与连接法兰的衔接部位做了倒角过渡处理，还原真实机加工件的工艺细节。建模过程中严格遵循立式多级离心泵的实际装配逻辑，各部件的装配约束完全匹配实际产品的配合关系，转动部件与固定部件的间隙设置符合工程实际，未出现结构干涉问题。渲染阶段采用工作室均匀布光方案，通过主光源、辅助光源的角度调整，突出泵体不同材质的质感差异，金属部件的反光、塑料部件的漫反射效果都做了针对性参数调整，整体渲染效果清晰展现泵体的结构层次，可直观呈现该型号立式多级泵的整体构造与部件组成，为泵类产品的结构认知、教学演示、装配模拟提供精准的三维数字模型支撑。
